| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1×N(N≤8) অপটিক্যাল সুইচ |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
RS232 এবং ইথারনেট ইন্টারফেস Rackmount 1×N(N≤8) অপটিক্যাল সুইচ
পণ্যের বর্ণনা
1X8 অপটিক্যাল সুইচ র্যাক মাউন্ট একটি সাধারণ ফাইবারের 8 সংখ্যক আউটপুট বা ইনপুট ফাইবারের স্বয়ংক্রিয় এবং পুনরাবৃত্তিযোগ্য সংযোগের অনুমতি দেয়।এই সমস্ত-অপটিক্যাল সুইচগুলি দ্বি-দিকনির্দেশক এবং 1x8 বা 8x1 দিকে ব্যবহার করা যেতে পারে।র্যাক-মাউন্ট করা অপটিক্যাল সুইচগুলি RS232 পোর্ট, ইথারনেট পোর্টের মাধ্যমে সামনের প্যানেল বা নিয়ন্ত্রণ থেকে ম্যানুয়ালি নির্বাচন করা যেতে পারে।এই ফাইবার অপটিক্যাল সুইচটি 1x128 পর্যন্ত যেকোনো 1xN আকারে পাওয়া যায়।
একক মোড 1260~1650nm (1310/1550) ব্যতীত, GEZHI ফটোনিক্স এছাড়াও 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm বা কাস্টমাইজড অপটিক্যাল সুইচ তৈরি করে।এছাড়াও বড় ব্যাসের ফাইবার অপটিক্যাল সুইচ পাওয়া যায় যেমন 105/125um, 400um ইত্যাদি।
|
অ্যাপ্লিকেশন FITL স্বয়ংক্রিয় পরিমাপ অপটিক্যাল নেটওয়ার্ক রিমোট মনিটরিং তারের মনিটরিং এবং রক্ষণাবেক্ষণ সিস্টেম |
বৈশিষ্ট্য কম সন্নিবেশ ক্ষতি এবং দ্রুত স্যুইচিং সিরিয়ালনেট, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থায়িত্ব LCD প্রদর্শন RS232 কন্ট্রোল এবং ইথারনেট রিমোট ম্যানেজমেন্ট |
অর্ডারিং তথ্য OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | মোড | তরঙ্গদৈর্ঘ্য | প্যাকেজ | ফাইবার টাইপ | ফাইবার ব্যাস | সংযোগকারী |
|
1x4 1x8 1x16 1x32 1x64 1x128 এস = স্পেসিটি |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=নির্দিষ্ট করুন |
1U=1U র্যাকমাউন্ট 2U=2U র্যাকমাউন্ট 3U=3U র্যাকমাউন্ট 4U=4U র্যাকমাউন্ট S=নির্দিষ্ট করুন |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=নির্দিষ্ট করুন |
AC = একক 85~265V DC=একক 36~72V AA=দ্বৈত 85~265V DD=দ্বৈত 36~72V AD=AC85~265V+DC36~75V |
00=কোনও নয় FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=নির্দিষ্ট করুন |
প্রযুক্তিগত সূচক
| প্যারামিটার | ইউনিট | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| তরঙ্গদৈর্ঘ্য পরিসীমা | nm | 1260~1650 বা কাস্টমাইজড | |||||||
| তরঙ্গদৈর্ঘ্য পরীক্ষা করা | nm | 1310/1550 বা কাস্টমাইজড | |||||||
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| রিটার্ন লস | dB | SM ≥ 50 | |||||||
| ক্রসস্টল্ক | dB | ≤-70 | |||||||
| পিডিএল | dB | ≤0.05 | |||||||
| ডব্লিউডিএল | dB | ≤0.25 | |||||||
| টিডিএল | dB | ≤0.20 | |||||||
| পুনরাবৃত্তিযোগ্যতা | dB | ≤0.02 | |||||||
| স্যুইচিং সময় | মাইক্রোসফট | ≤10 (সংলগ্ন চ্যানেল) | |||||||
| অপটিক্যাল পাওয়ার | mW | ≤500 | |||||||
| ফাইবার টাইপ | উম | 9/125 | |||||||
| সংযোগকারী | / | এফসি, এসসি, এলসি, এসটি, এসএমএ বা কাস্টমাইজড | |||||||
| মনিটর পোর্ট | / | RJ45 এবং RS232 বা কাস্টমাইজড | |||||||
| ওয়ার্কিং পাওয়ার সাপ্লাই (প্লাগ টাইপ) | ভি | AC:220V (50/60Hz) বা DC:36V~72V | |||||||
| অপারেটিং তাপমাত্রা | ℃ | -10~+60 | |||||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 | |||||||
| রাক মাউন্ট মাত্রা | মিমি | 1U L483XW230XH44.5 (16 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। | |||||||
|
2U L483XW230XH89 (36 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। 2U L483XW350XH89 (64 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। |
|||||||||
| 3U L483XW350XH133.5 (128 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। | |||||||||
| 4U L483XW350XH178 (256 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। | |||||||||

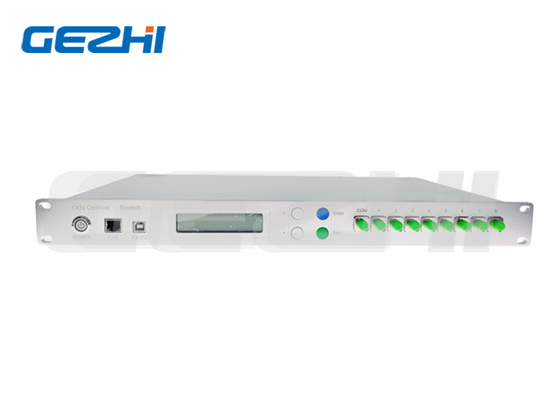

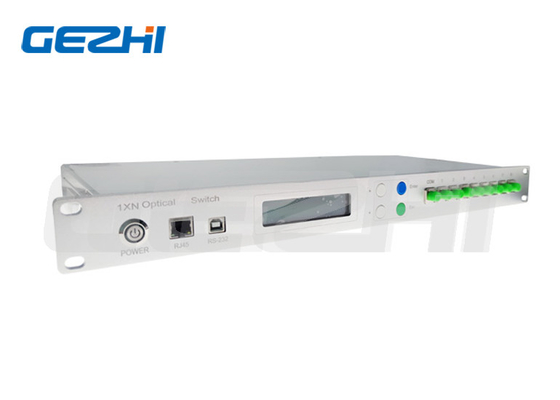

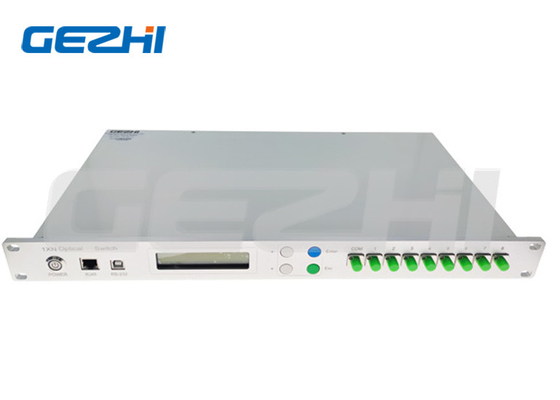

সম্মুখ প্যানেল

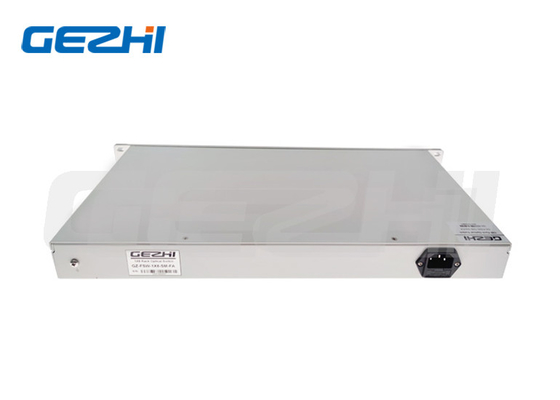

পেছনেপ্যানেল
|
|
