| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-28-D1X2-ইউ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
28 * দ্বৈত 1x2 অপটিকাল স্যুইচ সরঞ্জাম 28 পাইসেস 2x4 অপ্টো-যান্ত্রিক সুইচগুলি
GEZHI এর GZ-28-D1X2-U দ্বৈত 1x2 এর 28 পাইসেস নিয়ে গঠিতযান্ত্রিক অপটিক্যাল সুইচ যাএকযোগে অপটিক্যাল পাথ স্যুইচ করুন।অপটিকাল স্যুইচ একটি হালকা পথ নিয়ন্ত্রণ ডিভাইস যা অপটিকাল পাথ নিয়ন্ত্রণ এবং অপটিকাল পাথ রূপান্তর করার ভূমিকা পালন করে।দ্যনিয়ন্ত্রণ স্যুইচিংঅপটিক্যাল সুইচ আলোর রাস্তাপ্যানেল নিয়ন্ত্রণে 48 টি বোতাম হতে পারে, স্বল্প পরিসরের আরএসের মাধ্যমেও হতে পারে - 232 সিরিয়াল পোর্ট যোগাযোগ মোড বা রিমোট আরজে 45 ইথারনেট যোগাযোগ প্রোগ্রাম-নিয়ন্ত্রিত কমান্ড কন্ট্রোল সুইচ লাইট পাথ, গ্রিন লাইট দ্বারা আলোর পথের সরঞ্জামের রাষ্ট্রের মাধ্যমে এবং লাল আলো আলোর পথ দেখায়।
বৈশিষ্ট্য
নিম্ন সন্নিবেশ ক্ষতি, দ্রুত স্যুইচিং
28 পিসি স্বতন্ত্র নিয়ন্ত্রণ বোতাম, সহজ অপারেশন
দুটি ভিন্ন রঙের LED অপটিকাল পাথের স্থিতি প্রদর্শন করে
আরএস 232 নিয়ন্ত্রণ এবং আরজে 45 ইথারনেট রিমোট ম্যানেজমেন্ট
অ্যাপ্লিকেশন
স্বয়ংক্রিয় পরিমাপ
অপটিকাল নেটওয়ার্ক রিমোট মনিটরিং
FITL
কেবল মনিটরিং এবং রক্ষণাবেক্ষণ সিস্টেম
সবিস্তার বিবরণী
| পরামিতি | একক | সূচক |
| ইউনিটের ধরণ | GZ-28-D1X2-ইউ | |
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM |
850 ± 40 বা 1260 ~ 1650nm |
| পরীক্ষার তরঙ্গদৈর্ঘ্য | NM |
850nm বা 1310 / 1550nm |
| সন্নিবেশ ক্ষতি | ডেসিবেল | Typ।≤1.0dB, সর্বোচ্চ.≤1.5 ডিবি |
| repeatability | ডেসিবেল | ≤ 0.02 |
| রিটার্ন লস | ডেসিবেল |
এমএম 30 এসএম 55 |
| Crosstalk | ডেসিবেল |
MM≥35এস এম। 70 |
| WDL | ডেসিবেল | ≤ 0.25 |
| PDL | ডেসিবেল | ≤ 0.05 |
| অপটিক্যাল শক্তি | মেগাওয়াট | । 500 |
| স্যুইচিং সময় | মাইক্রোসফট | ≤10 এমএস (সংলগ্ন চ্যানেল) |
| ফাইবার প্রকার | উম | 9/125 |
| সংযোগকারী | জলজ পালন / ইউপিসি | |
| পর্যবেক্ষণ পোর্ট | আরজে 45 এবং আরএস -232 | |
|
ওয়ার্কিং পাওয়ার সাপ্লাই |
ভী |
এসি: 100 ～ 240 (50 / 60Hz) |
| শক্তি খরচ | ওয়াট | । 10 |
| অপারেটিং তাপমাত্রা | ℃ | -10 ～ 60 |
| আয়তন | মিমি | 270x190x135 |
28 * দ্বৈত 1x2 অপটিকাল স্যুইচ সরঞ্জাম 28 পাইসেস 2x4 অপ্টো-যান্ত্রিক সুইচগুলি

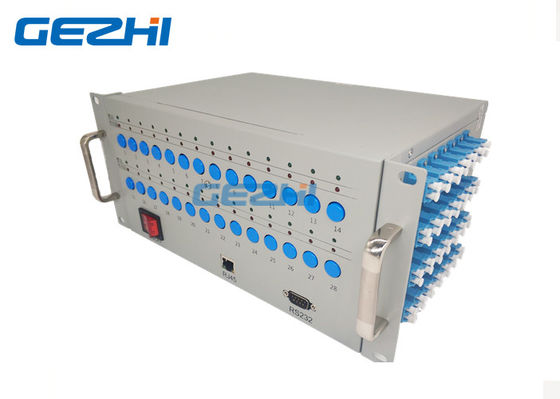

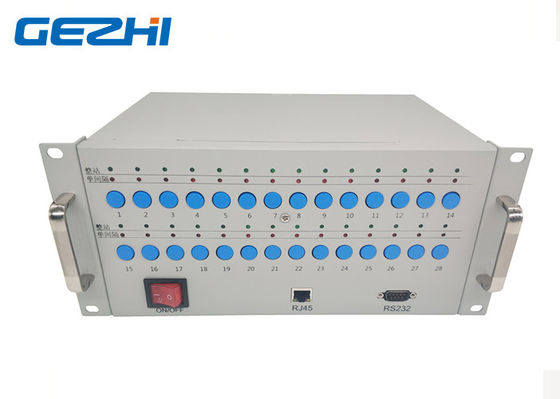

সম্মুখ প্যানেল
◆চালু / বন্ধ: এসি -220 ভি পাওয়ার স্যুইচ;
◆RJ45:যোগাযোগ নেটওয়ার্ক পরিচালনা ইন্টারফেস;
◆আরএস -232: রুপি-সিরিয়াল ইন্টারফেস, ডিভাইস পর্যবেক্ষণের তথ্য তথ্যের জন্য আরএস 232 সিরিয়াল যোগাযোগ ইন্টারফেস;
◆ 1 ~ 28 বোতাম: 28 পিস D1x2 অপটিকাল সুইচ এর বোতাম নিয়ন্ত্রণ
◆ LED:দুটি ভিন্ন রঙের LED অপটিকাল পাথের স্থিতি প্রদর্শন করে

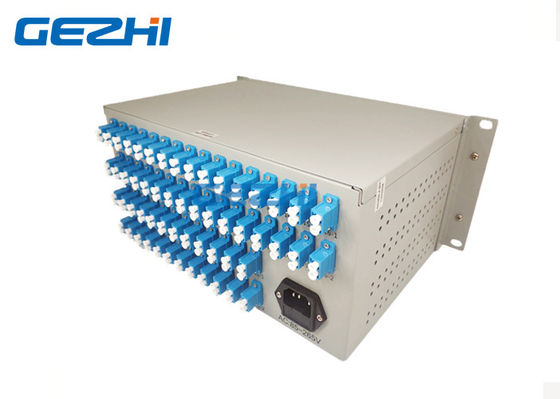

ডান দিকের প্যানেল

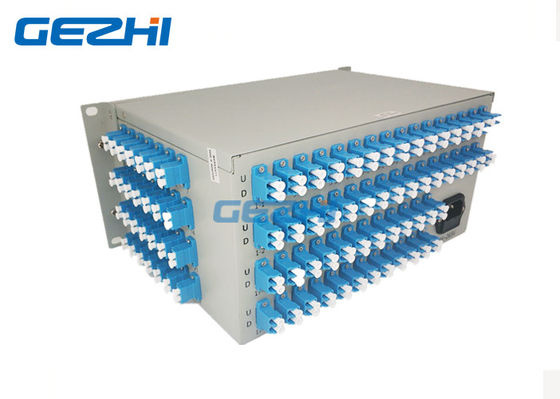

ফিরে প্যানেল
◆এসি: 85 ~ 265V: এসি -220 ভি পাওয়ার ইন্টারফেস
◆1 ~ 28 ইনপুট পোর্ট port,1-1 ~ 28-1 এবং 1-2 ~ 28-2 আউটপুট:
যখন সরঞ্জাম প্রাথমিকভাবে চালু হয়, অপটিকাল পাথের স্থিতি ইউ সারির 1 ~ 28 থেকে 1-2 ~ 28-2 হয়, ডি সারির 1 ~ 28 থেকে 1-2 ~ 28-2 হয় লাল রঙের এলইডি দেখায়,
বোতামটি টিপে এবং সবুজ প্রদর্শন করলে, অপটিকাল পাথের স্থিতি 1 ~ 28 থেকে 1-1 ~ 28-1 ইউ সারির 1 ডিগ্রির 1 ~ 28 থেকে 1-1 ~ 28-1 হয়।
