| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-FSW-2x4 ফাইবার অপটিক্যাল সুইচ |
| MOQ.: | ১ পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
পরিচিতি

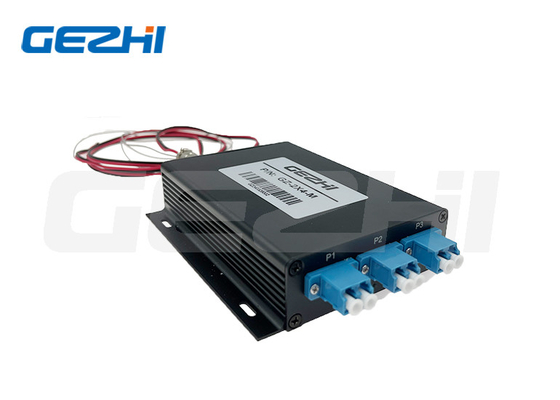

জিজেড-এফএসডাব্লু -২x4 অপটিক্যাল সুইচ হ'ল এক ধরণের হালকা পথ নিয়ন্ত্রণ ডিভাইস, একটি নিয়ন্ত্রণ হালকা পথ এবং হালকা পথ রূপান্তর। অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে।অপটিক্যাল সুইচ প্রধানত অপটিক্যাল ট্রান্সমিশন সিস্টেম মাল্টিপ্লেক্স পর্যবেক্ষণে ব্যবহৃত হয়, ল্যান কিভাবে হালকা / হালকা ডিটেক্টর স্বয়ংক্রিয় বিনিময় এবং বহু পয়েন্ট গতিশীল পর্যবেক্ষণ সিস্টেম অপটিক্যাল সেন্সিং অপটিক্যাল পরীক্ষার সিস্টেম অপটিক্যাল ফাইবার, অপটিক্যাল ডিভাইস,নেটওয়ার্ক এবং ফিল্ড ইঞ্জিনিয়ারিং ক্যাবল পরীক্ষা;নিয়মিত সঙ্গে অপটিক্যাল ডিভাইস. বোতাম সঙ্গে RS-232 ইন্টারফেস কন্ট্রোল মডিউল সঙ্গে, মডিউল অপটিক্যাল পথ পছন্দ জন্য পিসি সফটওয়্যার মাধ্যমে করতে পারেন.
ফেরেচার
1.অসমতুল্য কম খরচে
2. নিম্ন অপটিক্যাল বিকৃতি
3. উচ্চ বিচ্ছিন্নতা
4. উচ্চ নির্ভরযোগ্যতা
5. ইপোক্সি মুক্ত অপটিক্যাল পাথ
6. হালকা পথ সুইচিং বোতাম নিয়ন্ত্রণ
অ্যাপ্লিকেশন
1. রিং নেটওয়ার্ক
2অপটিকাল নেটওয়ার্কে দূরবর্তী পর্যবেক্ষণ
3.ফাইবার অপটিক্যাল উপাদান পরীক্ষা
বিশেষ উল্লেখ
| প্যারামিটার | প্যারামিটার মান |
| মডেল | GZ-FSW-2X4 |
| সন্নিবেশ হ্রাস | টাইপঃ0.5 ডিবি সর্বোচ্চঃ1.0 ডিবি |
| তরঙ্গদৈর্ঘ্যের পরিসীমা | ১২৬০-১৬৫০ এনএম |
| পরীক্ষার তরঙ্গদৈর্ঘ্য | ১৩১০/১৫৫০ এনএম |
| ফাইবারের ধরন | SM, 9/125um ((SMF-28) |
| রিটার্ন লস | ≥50 ডিবি |
| ক্রসস্টক | ≥ ৭০ ডিবি |
| পিডিএল | ≤0.05 ডিবি |
| ডব্লিউডিএল | ≤0.25 ডিবি |
| টিডিএল | ≤0.25 ডিবি |
| পুনরাবৃত্তিযোগ্য | ≤0.02 ডিবি |
| জীবনকাল | ≥10 |
| পরিবর্তন সময় | 8 এমএস (পরবর্তী চ্যানেল) |
| অপটিক পাওয়ার | ≤ 500 mW |
| সংযোগকারী | এলসি/পিসি |
| কন্ট্রোল মোড | টিটিএল |
| ওয়ার্কিং পাওয়ার সাপ্লাই | ৫ ভি/১০০ এমএ |
| অপারেটিং তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস |
| মাত্রা | (L) ১০৪.০× (W) ১২০× (H) ২৮±০.২ মিমি |
মাত্রা
P1 সংযোগকারীঃ অপটিক্যাল সুইচ চ্যানেল সাধারণ
P2 সংযোগকারীঃ অপটিক্যাল সুইচ চ্যানেল 1
P3 সংযোগকারীঃ অপটিক্যাল সুইচ চ্যানেল 2"
নির্দেশক আলো 1: পাওয়ার লাইট
সূচক আলো ২ঃ চ্যানেল ১ সূচক আলো, P1 P2 অতিক্রম করে তা নির্দেশ করার জন্য আলো জ্বলছে
সূচক আলো ৩ঃ চ্যানেল ২ সূচক আলো, P1 P3 অতিক্রম করে তা নির্দেশ করার জন্য আলো জ্বলছে
GX12-3:1 হল +5V, 2 হল GND, 3 হল নিয়ন্ত্রণ পিন (উচ্চঃ P1-P2, নিম্নঃ P1-P3)
অপটিক্যাল রুট
অঙ্কন
ভিডিও
|
|
