| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x3 অপটিকাল সুইচগুলি |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

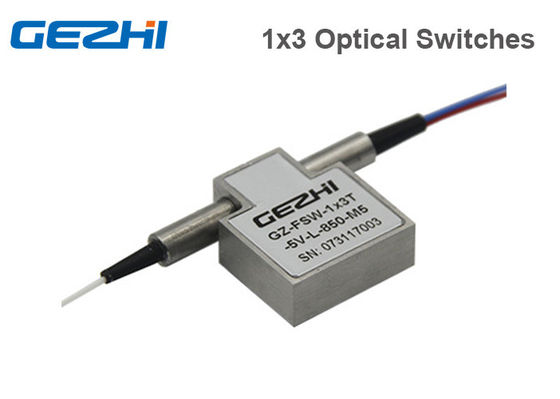

1x3 দ্বি নির্দেশমূলক ফাইবার অপটিকাল স্যুইচ 3x1 নন-ল্যাচিং অপটিকাল সুইচগুলি
জিজিহি ফোটোনিক্সের 1 × 3 টি টাইপ মেকানিকাল ফাইবার অপটিকাল সুইচগুলি (1 × 3 অপটিকাল স্যুইচ) 1260nm ~ 1650nm বা 850nm মাল্টিমোড তরঙ্গদৈর্ঘ্যে সমস্ত তরঙ্গদৈর্ঘ্য সমর্থন করে, এটি কম সন্নিবেশ ক্ষতি, অতি উচ্চ- নির্ভরযোগ্যতা, দ্রুত স্যুইচিং গতি পাশাপাশি দ্বি- দিকনির্দেশনাফাইবার অপটিকাল সুইচগুলি প্রোটেকশন, অপটিকাল নেটওয়ার্ক, ট্রান্সমিটার এবং নেটওয়ার্ক টেস্ট সিস্টেম, রিসিভার সুরক্ষা এবং যন্ত্রগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্য
সংক্ষিপ্ত সুইচিং সময়
ক্ষুদ্র আকার, কমপ্যাক্ট ডিজাইন
লো ক্রস টক, লো সন্নিবেশ ক্ষতি
দ্বি-দিকীয় নীচে অপটিক্যাল বিকৃতি
প্রশস্ত অপারেটিং তরঙ্গদৈর্ঘ্য ব্যাপ্তি
অ্যাপ্লিকেশন
গবেষণাগারে গবেষণা ও উন্নয়ন
মেট্রোপলিটন এরিয়া নেটওয়ার্ক
সিস্টেম মনিটরিং
নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার
পরীক্ষা, ইনস্ট্রুমেন্টেশন এবং পরিমাপ
সবিস্তার বিবরণী
| 1 × 3 টি টাইপ সুইচ | একক | বৈশিষ্টসূচক |
| অপারেশন তরঙ্গদৈর্ঘ্য | NM | 850nm বা 1310/1490 / 1550nm |
| সন্নিবেশ ক্ষতি | ডেসিবেল | <0.8 |
| তরঙ্গদৈর্ঘ্য নির্ভর লোকসান | ডেসিবেল | <0.2 |
| মেরুকরণ নির্ভরতা হ্রাস | ডেসিবেল | <0.2 |
| রিটার্ন লস | ডেসিবেল | এসএম:> 55 এমএম:> 40 |
| ক্রস টক | ডেসিবেল | এসএম:> 55 এমএম:> 40 |
| স্যুইচিং সময় | মাইক্রোসফট | সাধারণত: 4 সর্বোচ্চ: 10 |
| repeatability | ডেসিবেল | <± 0.02 |
| স্থায়িত্ব | আবর্তক | > 10 মিলিয়ন |
| স্যুইচিং প্রকার | ম্যাচিং / নন-ম্যাচিং | |
| অপটিক্যাল পাওয়ার হ্যান্ডলিং | মেগাওয়াট | <500 মেগাওয়াট |
| অপারেটিং ভোল্টেজ | ভিডিসি | 3 ভি বা 5 ভি |
| অপারেটিং তাপমাত্রা | ℃ | -5 ~ + + 70 |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 |
| ফাইবার প্রকার | / | এসএম / এমএম ফাইবার |
| প্যাকেজ মাত্রা | মিমি | 27L x 23W x 8.2H |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন।
বৈদ্যুতিক
| বিশেষ উল্লেখ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | বর্তমান | সহ্য করার ক্ষমতা |
| 5 ভি লেচিং | 4.5 ~ 5.5 ভি | 22.2 (± 10%) এমএ | 202.5 (± 10%) Ω |
| 5 ভি নন লেচিং | 4.5 ~ 5.5 ভি | 31 (± 10%) এমএ | 145 (± 10%) Ω |
| 3 ভি লেচিং | 2.7 ~ 3.3 ভি | 33.3 (± 10%) এমএ | 90 (± 10%) Ω |
| 3 ভি নন লেচিং | 2.7 ~ 3.3 ভি | 46.7 (± 10%) এমএ | 64.2 (± 10%) Ω |
পিনের
অপটিকাল রুট
মাত্রা
তথ্য বিন্যাস
| এক্স | এক্সএক্স | এক্স | এক্স | এক্স | এক্সএক্স | এক্স | এক্সএক্স |
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি এক্স = অন্যরা |
ভিডিও
|
|
