| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 2x2 ফাইবারোপটিক স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
2x2 বাইপাস মেকানিকাল ফাইবারোপটিক স্যুইচ নন-ল্যাচিং এসসি / ইউপিসি সংযোগকারী
GEZHI 2x2 বাইপাস ফাইবারোপটিক স্যুইচ একটি ইনকামিং অপটিক্যাল সিগন্যালকে একটি নির্বাচিত আউটপুট ফাইবারে পুনর্নির্দেশের মাধ্যমে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি পেটেন্ট মুলতুবি অপ্ট-মেকানিকাল মালিকানাধীন কনফিগারেশন ব্যবহার করে এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় করা হয়।স্যুইচটি অতি-উচ্চ নির্ভরযোগ্যতা এবং দ্রুত স্যুইচিং গতির পাশাপাশি দ্বি-দিকনির্দেশক পারফরম্যান্স সরবরাহ করে।2x2 বাইপাস ফাইবারোপটিক সুইচগুলি অপটিক্যাল নেটওয়ার্কিং অ্যাপ্লিকেশনগুলির জন্য সত্য স্যুইচিং সমাধান solution
বৈশিষ্ট্য
তুলনামূলক কম দাম
নিম্ন সন্নিবেশ ক্ষতি
উচ্চ চ্যানেল বিচ্ছিন্নতা
অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য
ইপোক্সি ফ্রি অপটিক্যাল পাথ
ল্যাচিং বা নন-ল্যাচিং
অ্যাপ্লিকেশন
অপটিক্যাল সিগন্যাল রাউটিং
অপটিক্যাল নেটওয়ার্ক সুরক্ষা / পুনরুদ্ধার
কনফিগারযোগ্য অপটিক্যাল অ্যাড / ড্রপ
ট্রান্সমিটার এবং রিসিভার সুরক্ষা
নেটওয়ার্ক টেস্ট সিস্টেম
যন্ত্রানুষঙ্গের
সবিস্তার বিবরণী
| পরামিতি | GZ-FSW-2 × 2B | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং অ্যাভেলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.6 সর্বোচ্চ: 0.8 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
| বিদ্যুৎ সরবরাহ | বনাম | 3.0 বা 5.0 | |
| জীবনকাল | বার | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (এল) 27.0 × (ডাব্লু) 12.0 × (এইচ) 8.2 কাস্টমাইজেশন উপলব্ধ। | |
পিনের
| পরামিতি | পিনের | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||
| 2 × 2B | অপটিক্যাল পাথ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| অ সুরক্ষিত রাখেন | হল P1-P3 | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-p4, P2 এর-P3 | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
| সুরক্ষিত রাখেন | হল P1-P3 | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| পি 1-পি 4 পি 2-পি 3 | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
|
|
|
আদেশ তথ্য
GZ-2 × 2B
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি |

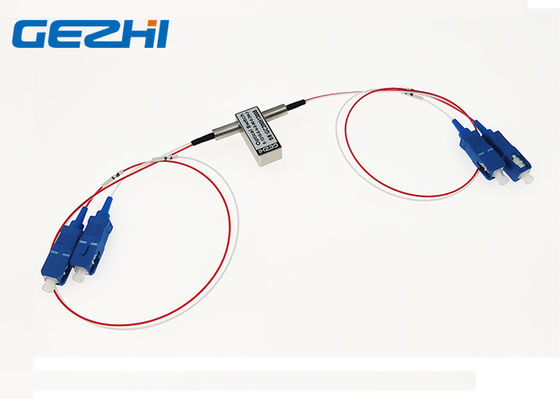

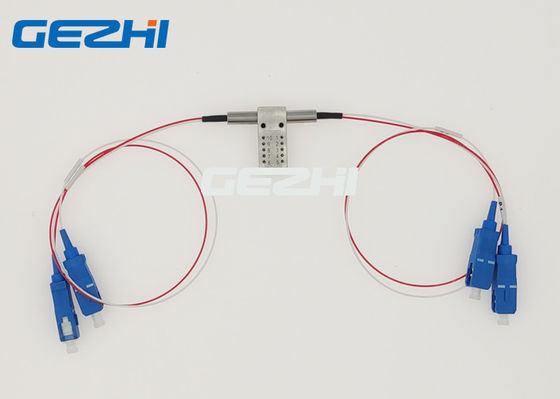

2x2 বাইপাস ফাইবারোপটিক স্যুইচ ছবি
ভিডিও
|
|
