| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2A অপটিকাল স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

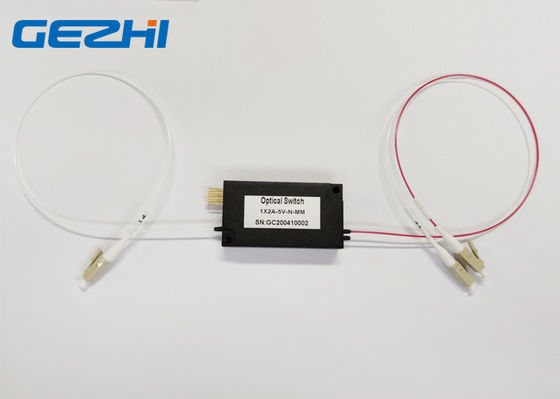

1x2A মাল্টি মোড 850nm অপটিকাল স্যুইচ নন-ল্যাচিং 5V মিনি মেটাল কেসের সাথে
GEZHI 1x2A মাল্টি মোড 850nm অপটিকাল স্যুইচ একটি মিনি ধাতব ক্ষেত্রে প্যাকিং এবং 4 পিনের সাথে নিয়ন্ত্রণ করে।আইটিটি এলসি / পিসি সংযোগকারী সহ নন-লেচিং ভোল্টেজ 5 ভি।কাস্টমাইজড স্পেসিফিকেশন উপলব্ধ।
বৈশিষ্ট্য
নিম্ন সন্নিবেশ ক্ষতি
দ্রুত স্যুইচিং গতি
সবচেয়ে ছোট আকার
উচ্চ অপারেটিং তাপমাত্রা
অ্যাপ্লিকেশন
OADM
মানুষ
সিস্টেম মনিটরিং
কম্পোনেন্ট টেস্টিং
সবিস্তার বিবরণী
|
পরামিতি |
GZ-FSW -1 × 2A | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং ওয়েভলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.5 ম্যাক্স: 1.0 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
|
বিদ্যুৎ সরবরাহ |
ভী | 3.0 বা 5.0 | |
| জীবনকাল | সময় | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | 0 ~ + 70 বা -40 ~ + 85 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| মাত্রা | মিমি | (ঠ) 55 × (ওয়াট) 30 × (এইচ) 12.8 | |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন।
অপটিকাল রুট
| নিয়ন্ত্রণ মডেল | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | অপটিক্যাল পাথ | ||
| পিন 1 | পিন 2 | পিন 3- পিন 4 | |||
| সুরক্ষিত রাখেন | ভী + + | GND | খোলা | হল P1-P2 এর | |
| GND | ভী + + | ঘনিষ্ঠ | হল P1-P3 | |
|
| অ সুরক্ষিত রাখেন | ভী + + | GND | ঘনিষ্ঠ | হল P1-P3 | |
| GND | GND | খোলা | হল P1-P2 এর | |
|
| বিশেষ উল্লেখ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | বর্তমান | সহ্য করার ক্ষমতা |
| 5 ভি লেচিং | 4.5 ~ 5.5 | 36 ~ 44mA | 125Ω |
| 5 ভি নন-লেচিং | 4.5 ~ 5.5 | 25 ~ 31mA | 178Ω |
| 3 ভি লেচিং | 2.7 ~ 3.3 | 54 ~ 66mA | 50Ω |
| 3 ভি নন-লেচিং | 2.7 ~ 3.3 | 42 ~ 51mA | 65Ω |
1x2A অপটিকাল স্যুইচ অর্ডার সম্পর্কিত তথ্য
GZ-FSW-1x2A-XXX-XXX-XXX-XX
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
এস = এস এম |
85 = 850nm |
3 = 3V |
এল = সুরক্ষিত রাখেন |
5 = 50/125 |
25 = 250um |
1 = 1 মি |
00 = কোনটি |
ভিডিও
|
|
