| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 2x2 অপটিকাল বাইপাস স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
মাইক্রো 2x2 অপটিকাল বাইপাস স্যুইচিং সিঙ্গেলমোড 1310 / 1550nm তরঙ্গদৈর্ঘ্যকে মেলাচ্ছে
GEZHI মাইক্রো 2x2 অপটিকাল বাইপাস স্যুইচ অপটিকাল নেটওয়ার্ক সুরক্ষা / পুনরুদ্ধারে অত্যন্ত স্থিতিশীল ব্যবহার।যখন পাওয়ার চালু থাকে, বাইপাস স্যুইচটির অপারেশন মোডটি নরমালতে সেট করা থাকে এবং স্থানীয় নেটওয়ার্কিং ডিভাইসটি মূল-নেটওয়ার্কের সাথে সংযুক্ত থাকে।যখন পাওয়ার ব্যর্থতা দেখা দেয়, 2x2 অপটিকাল বাইপাস স্যুইচটি স্থানীয় নেটওয়ার্কিং ডিভাইস থেকে মূল নেটওয়ার্ককে আলাদা করতে দ্রুতগতিতে বাইপাস মোডে সেট করা থাকে।এছাড়াও,মাইক্রো স্যুইচটি ল্যাচিং টাইপের এবং এর অপারেটিং টাইম 8 এমএস।
বৈশিষ্ট্য
নিম্ন সন্নিবেশ ক্ষতি
ল্যাচিং বা নন-ল্যাচিং
উচ্চ চ্যানেল বিচ্ছিন্নতা
ইপোক্সি ফ্রি অপটিক্যাল পাথ
অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য
অ্যাপ্লিকেশন
যন্ত্রানুষঙ্গের
নেটওয়ার্ক টেস্ট সিস্টেম
অপটিক্যাল সিগন্যাল রাউটিং
কনফিগারযোগ্য অপটিক্যাল অ্যাড / ড্রপ
অপটিক্যাল নেটওয়ার্ক সুরক্ষা / পুনরুদ্ধার
ট্রান্সমিটার এবং রিসিভার সুরক্ষা
আদেশ তথ্য
GZ-2 × 2B-XXX-XXX-XX-XX
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি |
সবিস্তার বিবরণী
| পরামিতি | GZ-FSW-2 × 2B | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং অ্যাভেলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.6 সর্বোচ্চ: 0.8 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
| বিদ্যুৎ সরবরাহ | বনাম | 3.0 বা 5.0 | |
| জীবনকাল | বার | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (এল) 27.0 × (ডাব্লু) 12.0 × (এইচ) 8.2 কাস্টমাইজেশন উপলব্ধ। | |
পিনের
| পরামিতি | পিনের | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||
| 2 × 2B | অপটিক্যাল পাথ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| অ সুরক্ষিত রাখেন | হল P1-P3 | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-p4, P2 এর-P3 | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
| সুরক্ষিত রাখেন | হল P1-P3 | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| পি 1-পি 4 পি 2-পি 3 | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
|
|
|

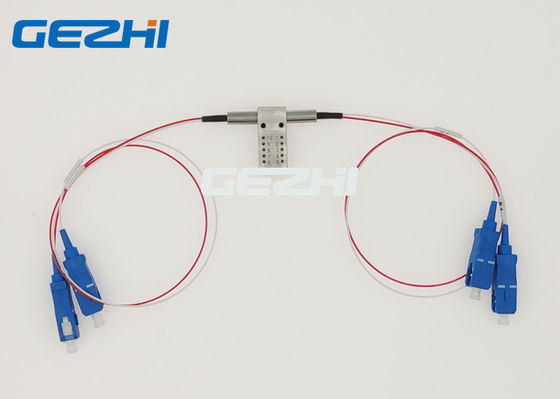

2x2 বাইপাস ফাইবারোপটিক স্যুইচ ছবি
ভিডিও
|
|
| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 2x2 অপটিকাল বাইপাস স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |

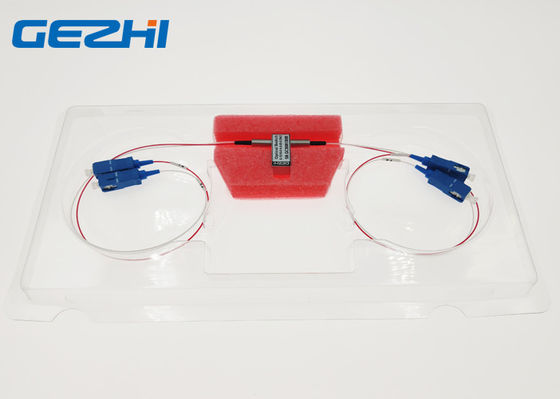

| প্যাকেজিংয়ের বিবরণ: | প্লাস্টিকের বাক্স সহ একটি ফোমে 2 পিসি |
