| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 2x2B ফাইবার অপটিকাল স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

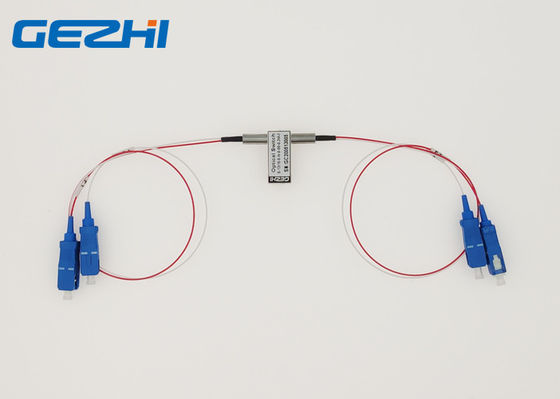

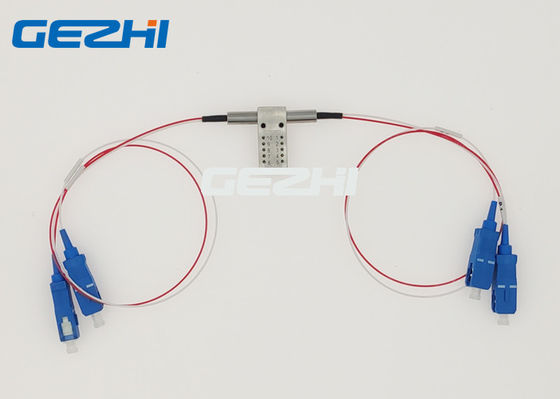

2x2B মেকানিকাল ফাইবার অপটিকাল 1310nm এসএম ফাইবার 1 মিটার এসসি / ইউপিসি সহ
GEZHI 2x2B মেকানিকাল ফাইবার অপটিকাল স্যুইচ একটি নির্বাচিত আউটপুট ফাইবারের মধ্যে আগত অপটিক্যাল সিগন্যালটিকে পুনর্নির্দেশের মাধ্যমে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি 1310nm তরঙ্গমুক্ত (1260 ~ 1650nm উপলব্ধ) এর সাথে কাজ করছে।এটি পেটেন্ট মুলতুবি অপ্ট-মেকানিকাল মালিকানাধীন কনফিগারেশন ব্যবহার করে এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় করা হয়।2x2B মেকানিকাল ফাইবার অপটিকাল স্যুইচ অতি-উচ্চ নির্ভরযোগ্যতা এবং দ্রুত স্যুইচিং গতির পাশাপাশি দ্বি-দিকনির্দেশক কর্মক্ষমতা উপলব্ধ করে।2x2B মেকানিকাল ফাইবার অপটিকাল স্যুইচ অপটিকাল নেটওয়ার্কিং অ্যাপ্লিকেশনগুলির জন্য সত্য স্যুইচিং সমাধান।
বৈশিষ্ট্য
পিসিবি মাউন্টেবল
সবচেয়ে ছোট আকার
নিম্ন সন্নিবেশ - ক্ষতি
দ্রুত স্যুইচিং গতি
শিল্প প্রকার উপলব্ধ
একক মোড / মাল্টি মোডে উপলব্ধ
অ্যাপ্লিকেশন
অপটিকাল নেটওয়ার্ক নিরীক্ষণ
অপটিকাল নেটওয়ার্ক পুনরুদ্ধার এবং সুরক্ষা
কনফিগারযোগ্য অপটিক্যাল অ্যাড / ড্রপ
সংক্রমণ সরঞ্জাম সুরক্ষা
গবেষণা ও উন্নয়ন
তরঙ্গদৈর্ঘ্য রাউটার
GEZHI 2x2B মেকানিকাল ফাইবার অপটিকাল স্যুইচ অপটিকাল নেটর্ওয়ার্ক সুরক্ষা / পুনরুদ্ধার, অপটিক্যাল সিগন্যাল রাউটিং, পুনরুদ্ধারযোগ্য অ্যাড / ড্রপ মাল্টিপ্লেক্সার্স, অপটিকাল ক্রস কানেক্ট (ওএক্সসি), অপটিকাল নেটওয়ার্ক মনিটরিং, অপটিক্যাল পরীক্ষার সরঞ্জামাদি ইত্যাদির জন্য ব্যবহৃত হয় widely
সবিস্তার বিবরণী
| পরামিতি | GZ-FSW-2 × 2B | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং অ্যাভেলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.6 সর্বোচ্চ: 0.8 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
| বিদ্যুৎ সরবরাহ | বনাম | 3.0 বা 5.0 | |
| জীবনকাল | বার | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (এল) 27.0 × (ডাব্লু) 12.0 × (এইচ) 8.2 কাস্টমাইজেশন উপলব্ধ। | |
অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
|
|
|
পিনের
| পরামিতি | পিনের | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||
| 2 × 2B | অপটিক্যাল পাথ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| অ সুরক্ষিত রাখেন | হল P1-P3 | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-p4, P2 এর-P3 | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
| সুরক্ষিত রাখেন | হল P1-P3 | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| পি 1-পি 4 পি 2-পি 3 | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
আদেশ তথ্য
GZ-2x2B-XXX-XXX-XX-XX
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি |
