| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x8 অপটিকাল স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

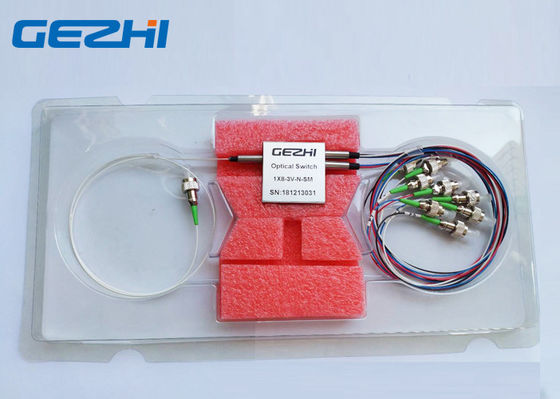

ছোট আকারের 1310 এবং 1550nm সহ লেচড ফাইবার অপটিক 1x8 অপ্টো-মেকানিক্যাল অপটিকাল স্যুইচ
GEZHI '1x8 অপ্টো-মেকানিকাল অপটিকাল স্যুইচ (1 × 8 ফাইবার অপটিক স্যুইচ) 1260nm ~ 1650nm বা 850nm মাল্টিমোড তরঙ্গদৈর্ঘ্যে সমস্ত তরঙ্গদৈর্ঘ্য সমর্থন করে, এর মিনি টাইপ 35x35x9 মিমি এবং এফসি / এপিসি পিগটালেড সহ।এটি অতি-উচ্চ নির্ভরযোগ্যতা, কম সন্নিবেশ ক্ষতি, দ্রুত স্যুইচিং গতির পাশাপাশি দ্বি-দিকীয় পারফরম্যান্স সরবরাহ করে।অপটিকাল সুইচগুলি ট্রান্সমিটার এবং রিসিভার সুরক্ষা, সুরক্ষা, অপটিকাল নেটওয়ার্ক, নেটওয়ার্ক টেস্ট সিস্টেম এবং ইনস্ট্রুমেন্টেশনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্য
ক্ষুদ্র আকার
নিম্ন সন্নিবেশ ক্ষতি, লো ক্রস টক
প্রশস্ত অপারেটিং তরঙ্গদৈর্ঘ্য ব্যাপ্তি
সংক্ষিপ্ত সুইচিং সময়
দ্বি-দিকীয় নীচে অপটিক্যাল বিকৃতি
অ্যাপ্লিকেশন
মেট্রোপলিটন এরিয়া নেটওয়ার্ক
গবেষণাগারে গবেষণা ও উন্নয়ন
সিস্টেম মনিটরিং
নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার
উপকরণ, পরীক্ষা এবং পরিমাপ ment
সবিস্তার বিবরণী
| 1 × 8 টি টাইপঅপটিক্যালসুইচ | একক | বৈশিষ্টসূচক |
| অপারেশন তরঙ্গদৈর্ঘ্য | NM | 850nm বা 1260 ~ 1650nm |
| সন্নিবেশ ক্ষতি | ডেসিবেল | <1.0 (এমএম),<1.2 (সঃ) |
| তরঙ্গদৈর্ঘ্য নির্ভর লোকসান | ডেসিবেল | <0.25 (এমএম),<0.30 (সঃ) |
| মেরুকরণ নির্ভরতা হ্রাস | ডেসিবেল | <0.1 |
| রিটার্ন লস | ডেসিবেল | এমএম:> 35, এসএম:> 55 |
| ক্রস টক | ডেসিবেল | এমএম:> 40, এসএম:> 55 |
| স্যুইচিং সময় | মাইক্রোসফট | সাধারণত: 4 সর্বোচ্চ: 10 |
| repeatability | ডেসিবেল | <± 0.02 |
| স্থায়িত্ব | আবর্তক | > 10 মিলিয়ন |
| স্যুইচিং প্রকার | ম্যাচিং / নন-ম্যাচিং | |
| অপটিক্যাল পাওয়ার হ্যান্ডলিং | মেগাওয়াট | <500 মেগাওয়াট |
| অপারেটিং ভোল্টেজ | ভিডিসি | 3 ভি বা 5 ভি |
| অপারেটিং তাপমাত্রা | ℃ | 0 ~ + + 70 |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 |
| ফাইবার প্রকার | / | এসএম / এমএম ফাইবার |
| প্যাকেজ মাত্রা | মিমি | 35 এল এক্স 35 ডাব্লু এক্স 9 এইচ |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন।
তথ্য বিন্যাস
GZ-FSW-1x8T-X-XX-XX-XX-XX-X
| এক্স | এক্সএক্স | এক্স | এক্স | এক্সএক্স | এক্সএক্স | এক্স |
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
এস = এসএম 9/125 এম 5 = এমএম 50/125 এম 6 = এমএম 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
25 = 250um 90 = 900um |
05 = 0.5 মি দূরে 10 = 1.0m এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি এক্স = অন্যরা |
বৈদ্যুতিক
| বিশেষ উল্লেখ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | বর্তমান | সহ্য করার ক্ষমতা |
| 5 ভি লেচিং | 4.5 ~ 5.5 ভি | 22.2 (± 10%) এমএ | 202.5 (± 10%) Ω |
| 5 ভি নন লেচিং | 4.5 ~ 5.5 ভি | 31 (± 10%) এমএ | 145 (± 10%) Ω |
| 3 ভি লেচিং | 2.7 ~ 3.3 ভি | 33.3 (± 10%) এমএ | 90 (± 10%) Ω |
| 3 ভি নন লেচিং | 2.7 ~ 3.3 ভি | 46.7 (± 10%) এমএ | 64.2 (± 10%) Ω |
মাত্রা
পিনের
ভিডিও
|
|
