| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2 অপটিকাল স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

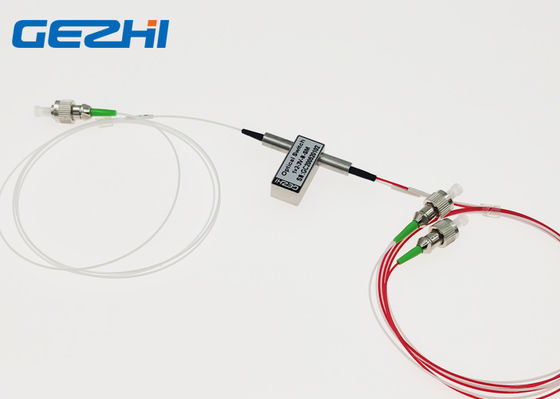

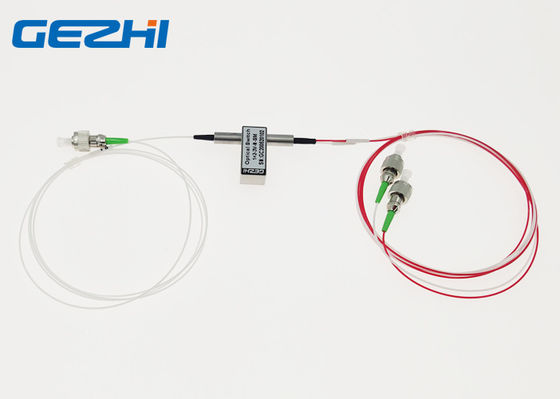

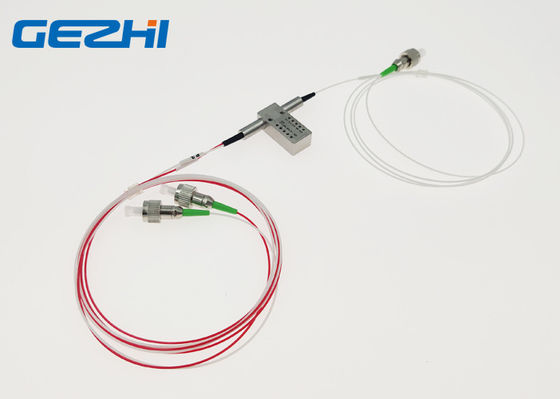

1260 ~ 1650nm ব্রড তরঙ্গদৈর্ঘ্য 1x2 অপটিকাল স্যুইচ 3 ভি এফসি / এপিসি সংযোগকারী
GEZHI 1260 ~ 1650nm ব্রড তরঙ্গদৈর্ঘ্য অপটিকাল সুইচ তিনটি তন্তু এবং দুটি রাজ্য সহ 1x2 টাইপ দ্বারা কনফিগার করা।এটি এফসি / এপিসি সবুজ সংযোগকারী এবং নন-ল্যাচড 3 ভি ভোল্টেজের সাথে সংযোগ স্থাপন করে।GEZHI 1260 ~ 1650nm ব্রড তরঙ্গদৈর্ঘ্য 1x2 অপটিকাল সুইচ একটি নির্বাচিত আউটপুট ফাইবারে ইনকামিং অপটিক্যাল সিগন্যালকে পুনর্নির্দেশের মাধ্যমে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।অপটিকাল স্যুইচটি অপটিকাল নেটওয়ার্ক মনিটরিং, তরঙ্গদৈর্ঘ্য রাউটার এবং পুনরায় কনফিগারযোগ্য অ্যাড / ড্রপ মাল্টিপ্লেক্সারে অ্যাপ্লিকেশন।
বৈশিষ্ট্য
নিম্ন সন্নিবেশ ক্ষতি
সবচেয়ে ছোট আকার
নন-লেচড টাইপ 3 ভি ভোল্টেজ

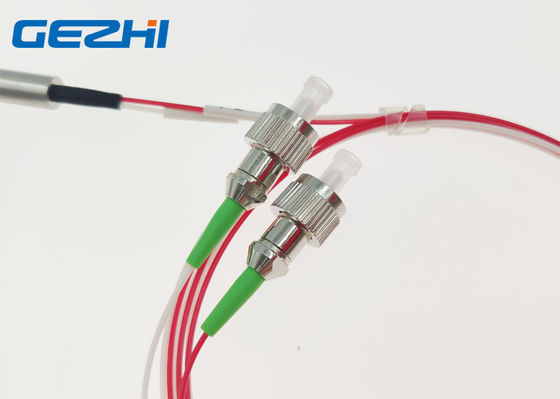

এফসি / এপিসি সংযোগকারী
শিল্প প্রকার উপলব্ধ
পিসিবি মাউন্টেবল
অ্যাপ্লিকেশন
অপটিকাল নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার
গবেষণা ও উন্নয়ন
সংক্রমণ সরঞ্জাম সুরক্ষা
1x2 অপটিকাল স্যুইচ অর্ডার সম্পর্কিত তথ্য
GZ-FSW-1x2-XXX-XXX-XXX-XX
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = এলপি / এপিসি এক্স = অন্যরা |
সবিস্তার বিবরণী
|
পরামিতি |
GZ-FSW -1 × 2 | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং ওয়েভলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.5 ম্যাক্স: 1.0 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
|
বিদ্যুৎ সরবরাহ |
ভী | 3.0 বা 5.0 | |
| জীবনকাল | সময় | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 80 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (ঠ) 27 × (ওয়াট) 12.0 × (এইচ) 8.2 | |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন।
পিনের
| আদর্শ | পিন | বৈদ্যুতিক ড্রাইভ | স্থিতি সংবেদক | ||||||
| 1 × 2 | চ্যানেল | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| সুরক্ষিত রাখেন | হল P1-P2 এর | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-P3 | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
| অ সুরক্ষিত রাখেন | হল P1-P2 এর | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-P3 | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
|
|
|
ভিডিও
|
|
