পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | 40CH AAWG | তরঙ্গদৈর্ঘ্য: | সি 20 থেকে সি 59 |
|---|---|---|---|
| চ্যানেল: | 40CH | সংযোগকারী: | এলসি / ইউপিসি অ্যাডাপ্টার |
| প্যাকেজ: | স্বতন্ত্র 1U 19 "র্যাক | আবেদন: | লং লম্বা নেটওয়ার্ক |
| লক্ষণীয় করা: | 40CH AAWG DWDM MUX,40CH AAWG মাল্টিপ্লেক্সার,মাল্টিপ্লেক্সার ডেমাল্টিপ্লেক্সার |
||

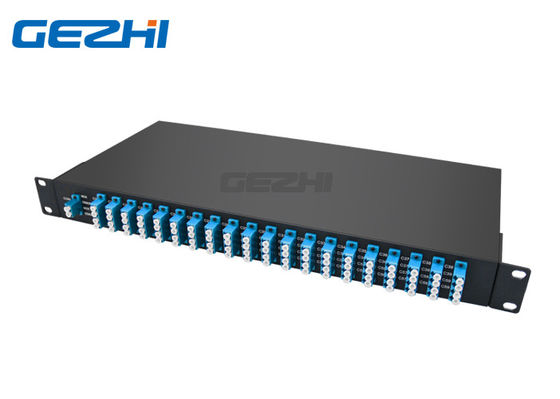

40CH অ্যাথারমাল অ্যারেভেড ওয়েভগুইড গ্রেটিং ডুয়েল ফাইবার মাল্টিপ্লেক্সার এবং ডেমোলেটলিপ্সার
Gezhi এর 40 ম্যাক্স ডেমাক্স এএডাব্লুজি একটি উচ্চ ঘনত্ব, কম ক্ষতি এবং স্বতন্ত্র প্যাসিভ অপটিক্যাল মডিউল।এটি একটি তাপীয় এডাব্লুজি প্রযুক্তির উপর ভিত্তি করেগাউসীয় একতরফা প্রযুক্তি।40-চ্যানেল এএডাব্লুজি মডিউলটি ডেটা সেন্টার এবং মেট্রো অ্যাক্সেস অ্যাপ্লিকেশনগুলির জন্য একটি অতি লো-লোকসান (4.5dB এর নীচে) এবং উচ্চ চ্যানেল বিচ্ছিন্নতা ডাব্লুডিএম সমাধান সরবরাহ করে।এই 40CH এথার্মাল অ্যারেড ওয়েভগাইড গ্রেটিংটি 19 "1 ইউ ফ্রেম র্যাকের মধ্যে ফাইবার হ্যান্ডলিং, দুর্দান্ত চ্যানেল বিচ্ছিন্নতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা সহজতর করে, যা উন্নত পারফরম্যান্স, উচ্চ চ্যানেল গণনা এবং স্বল্প ব্যয় প্রয়োজন এমন সিস্টেমগুলির জন্য আদর্শ ডিভাইস।এমপ্লিফায়ার এবং ট্রান্সপন্ডারগুলির সাথে একত্রে, 40ch অ্যাথারমাল অ্যারেড ওয়েভগুইড গ্রেটিং সহজ পয়েন্ট-টু-পয়েন্ট থেকে প্রশস্ত রিং কনফিগারেশনের বিস্তৃত বিন্যাসকে সমর্থন করে supports
বৈশিষ্ট্য
সম্পূর্ণরূপে প্যাসিভ, কোনও শক্তি এবং কোনও শীতলকরণের প্রয়োজন নেই
বর্ধিত নির্ভরযোগ্যতার জন্য উচ্চ চ্যানেল বিচ্ছিন্নতা
দুটি ইউনিট ফাইবারের সাথে কাজ করে একটি ইউনিটে বিল্ট-ইন মুক্স এবং ডেমাক্স
বর্ধিত দূরত্ব এবং পারফরম্যান্সের জন্য আল্ট্রা লো সন্নিবেশ ক্ষতি
অ্যাপ্লিকেশন
ডাব্লুডিএম ভিত্তিক এডিএম
অপটিকাল সিগন্যাল প্রসেসিং
ডাব্লুডিএম সংক্রমণ
তরঙ্গদৈর্ঘ্য নির্বাচনী রাউটিং
মেট্রো এবং দীর্ঘ দুরত্ব নেটওয়ার্ক
সবিস্তার বিবরণী
| পরামিতি | পরিবেশ | বিশেষ উল্লেখ | ইউনিট | ||
| ন্যূনতম। | সর্বোচ্চ। | ||||
| অপারেটিং তাপমাত্রা | অপারেটিং | -5 | 65 | ওসি | |
| অপারেটিং আর্দ্রতা | অপারেটিং | 5 | 95 | % আরএইচ | |
| সংগ্রহস্থল তাপমাত্রা | Non_Operating | -40 | +85 | ওসি | |
| স্টোরেজ আর্দ্রতা | Non_Operating | 5 | 95 | % আরএইচ | |
| অপ্টিক্যাল স্পেসিফিকেশন | এডাব্লুজি গাউসিয়ান এএইডাব্লু | ||||
| পরামিতি | শর্ত | চশমা | ইউনিট | ||
| ন্যূনতম | আদর্শ | ম্যাক্স | |||
| চ্যানেলের সংখ্যা | 2-1 × 40 | ||||
| সংখ্যা চ্যানেল ব্যবধান | 100GHz | 100 | গিগাহার্জ | ||
| চা।কেন্দ্র তরঙ্গদৈর্ঘ্য | আইটিইউ ফ্রিকোয়েন্সি। | সি-ব্যান্ড | NM | ||
| চ্যানেল পাসব্যান্ড সাফ করুন | ± 0.1 | NM | |||
| অপ্টিক্যাল স্পেসিফিকেশনস | |||||
| পরামিতি | শর্ত | চশমা | ইউনিট | ||
| ন্যূনতম | আদর্শ | ম্যাক্স | |||
| তরঙ্গদৈর্ঘ্য স্থায়িত্ব | সবকটি চ্যানেলের তরঙ্গদৈর্ঘ্য ত্রুটির সর্বাধিক পরিসীমা এবং গড় মেরুকরণে তাপমাত্রা। | ± 0.05 | NM | ||
| -1 ডিবি -1 ডিবি চ্যানেল ব্যান্ডউইথ | পাসব্যান্ড আকার দ্বারা সংজ্ঞায়িত চ্যানেল ব্যান্ডউইদথ।প্রতিটি চ্যানেলের জন্য | 0.24 | NM | ||
| -3 ডিবি -3 ডিবি চ্যানেল ব্যান্ডউইথ | পাসব্যান্ড আকার দ্বারা সংজ্ঞায়িত চ্যানেল ব্যান্ডউইদথ।প্রতিটি চ্যানেলের জন্য | 0.43 | NM | ||
| আইটিইউ গ্রিডে অপটিক্যাল সন্নিবেশ ক্ষতি | সমস্ত চ্যানেলের আইটিইউ তরঙ্গদৈর্ঘ্যে সর্বনিম্ন সংক্রমণ হিসাবে সংজ্ঞায়িত।প্রতিটি চ্যানেলের জন্য, সমস্ত তাপমাত্রা এবং পোলারাইজেশন। | 3.5 | 4.5 | ডেসিবেল | |
| সংলগ্ন চ্যানেল বিচ্ছিন্নতা | সংলগ্ন চ্যানেলের আইটিইউ ব্যান্ডের মধ্যে আইটিইউ গ্রিড তরঙ্গ দৈর্ঘ্যের সর্বোচ্চ পাওয়ার, সমস্ত মেরুকরণ, থেকে গড় সংক্রমণ থেকে সন্নিবেশ ক্ষতির পার্থক্য। | 30 | ডেসিবেল | ||
| অ-সংলগ্ন, চ্যানেল বিচ্ছিন্নতা | আইএনইউ গ্রিড তরঙ্গদৈর্ঘ্যে সর্বোচ্চ পাওয়ার, সমস্ত মেরুকরণ, ননডজ্যাসেন্ট চ্যানেলের আইটিইউ ব্যান্ডের মধ্যে গড় সংক্রমণ থেকে সঞ্চার ক্ষতির পার্থক্য। | 40 | ডেসিবেল | ||
| মোট চ্যানেল বিচ্ছিন্নতা |
আইটিইউ গ্রিড তরঙ্গদৈর্ঘ্যে আইটিইউ ব্যান্ডের মধ্যে সর্বাধিক পাওয়ার, সমস্ত মেরুকরণে গড় সংক্রমণ থেকে মোট সংশ্লেষ সন্নিবেশ ক্ষতির পার্থক্য সংলগ্ন চ্যানেলগুলি সহ অন্যান্য সমস্ত চ্যানেলের। |
33 | ডেসিবেল | ||
| সন্নিবেশ হ্রাস ইউনিফর্মিটি | সমস্ত চ্যানেল, মেরুকরণ এবং তাপমাত্রা জুড়ে আইটিইউর মধ্যে সন্নিবেশ ক্ষতির প্রকরণের সর্বাধিক পরিসীমা। | 0.8 | 1.0 | ডেসিবেল | |
| সন্নিবেশ হ্রাস রিপল |
যেকোন ম্যাক্সিমা এবং জুড়ে অপটিক্যাল ক্ষতির কোনও মিনিমা প্রতিটি বন্দরে প্রতিটি চ্যানেলের জন্য সীমানা পয়েন্ট বাদে আইটিইউ ব্যান্ড |
0.4 | 0.5 | ডেসিবেল | |
| Directivity | ইনপুট চ্যানেল এন থেকে পাওয়ার করতে কোনও চ্যানেল (চ্যানেল এন ব্যতীত) থেকে প্রতিফলিত পাওয়ারের অনুপাত | 50 | ডেসিবেল | ||
| অপটিকাল রিটার্ন ক্ষতি | ইনপুট এবং আউটপুট পোর্টগুলি | 40 | ডেসিবেল | ||
| ক্লিয়ার চ্যানেল ব্যান্ডের PDL সমাহার নির্ভরতা হ্রাস | আইটিইউ ব্যান্ডে সবচেয়ে খারাপের মান পরিমাপ করা হয়েছে | 0.3 | 0.5 | ডেসিবেল | |
| মেরুকরণ মোড ছড়িয়ে দেওয়া | 0.5 | পুনশ্চ | |||
| সর্বোচ্চ অপটিক্যাল শক্তি | 23 | dBm | |||
| MUXDEMUX ইনপুট আউটপুট পর্যবেক্ষণ ব্যাপ্তি | -35 | +23 | dBm | ||
তথ্য বিন্যাস
| AWG | এক্স | এক্সএক্স | এক্স | এক্সএক্স | এক্স | এক্সএক্স |
| চ্যানেল ব্যবধান | চ্যানেলের সংখ্যা | কনফিগারেশন | 1 ম চ্যানেল | প্যাকেজের প্রকারভেদ | ইন / আউট সংযোগকারী | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 চ্যানেল 44 = 44 চ্যানেল 48 = 48 চ্যানেল
|
এস = সিঙ্গল ফাইবার ডি = ডুয়াল ফাইবার |
21 = Ch21 ...... 34 = Ch34 ...... 50 = Ch50 ...... |
আর ইউ = 19 "1 ইউ রাকমাউন্ট |
0 = কোনটি 1 = এফসি / এপিসি 2 = এফসি / পিসি 3 = এসসি / এপিসি 4 = এসসি / পিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি এস = উল্লেখ করুন |
40CH অ্যাথারমাল অ্যারেভেড ওয়েভগুইড গ্রেটিং ডুয়েল ফাইবার
