| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x32CH-AAWG-ডি |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

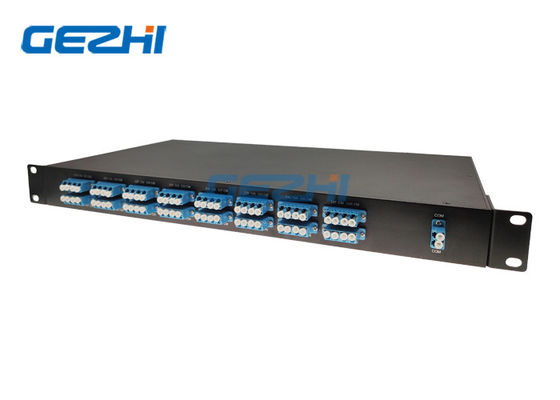

ডুপ্লেক্স অ্যাথারমাল অ্যারেড-ওয়েভগুইড গ্রেটিং মুক্স এবং ডেমাক্স 1 আর ইউ র্যাক মাউন্ট
গিজির ডুপ্লেক্স অ্যাথারমাল অ্যারেড-ওয়েভগুইড গ্রেটিং মুক্স এবং ডেমাক্স 1 আর ইউ র্যাক মাউন্টএকটি উচ্চ ঘনত্ব, কম ক্ষতি এবং স্বতন্ত্র প্যাসিভ অপটিকাল মডিউল।এটি একটি-থার্মাল এডাব্লুজি ভিত্তিকগাউসীয় একতরফা প্রযুক্তি।ডুপ্লেক্স অ্যাথারমাল অ্যারেড-ওয়েভগুইড গ্রেটিং মুক্স এবং ডেমাক্স 1 আর ইউ রাক মাউন্ট একটি মেট্রো অ্যাক্সেস এবং ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য একটি চূড়ান্ত নিম্ন-ক্ষয় (সর্বোচ্চ: 3.5 ডিবি) এবং উচ্চ চ্যানেল বিচ্ছিন্নতা ডাব্লুডিএম সমাধান সরবরাহ করে।এই ডুপ্লেক্স অ্যাথারমাল অ্যারেড-ওয়েভগুইড গ্রেটিং মুক্স এবং ডেমাক্স 1 আর ইউ রেক মাউন্ট ফাইবার হ্যান্ডলিংয়ের স্বাচ্ছন্দ্য, দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং একটি 1 ইউ 19 "র্যাকমাউন্টে দুর্দান্ত চ্যানেল বিচ্ছিন্নতা, যা উচ্চতর পারফরম্যান্স, স্বল্প ব্যয় এবং উচ্চ চ্যানেল গণনা প্রয়োজন সিস্টেমগুলির জন্য আদর্শ ডিভাইস is । ডুপ্লেক্স অ্যাথারমাল অ্যারেড-ওয়েভগুইড গ্রেটিং মুক্স এবং ডেমাক্স 1 আর ইউ র্যাক মাউন্ট বিল্ট ইন ইন ম্যাক্স + ডেমাক্স এক ইউনিটে, দুটি নেটওয়ার্ক ফাইবারের সাথে কাজ করছে।
|
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
সবিস্তার বিবরণী
| পরামিতি | পরিবেশ | বিশেষ উল্লেখ | ইউনিট | ||
| ন্যূনতম। | সর্বোচ্চ। | ||||
| অপারেটিং তাপমাত্রা | অপারেটিং | -5 | 65 | ওসি | |
| অপারেটিং আর্দ্রতা | অপারেটিং | 5 | 95 | % আরএইচ | |
| সংগ্রহস্থল তাপমাত্রা | Non_Operating | -40 | +85 | ওসি | |
| স্টোরেজ আর্দ্রতা | Non_Operating | 5 | 95 | % আরএইচ | |
| অপ্টিক্যাল স্পেসিফিকেশন | এডাব্লুজি গাউসিয়ান এএইডাব্লু | ||||
| পরামিতি | শর্ত | চশমা | ইউনিট | ||
| ন্যূনতম | আদর্শ | ম্যাক্স | |||
| চ্যানেলের সংখ্যা | 2-1 × 32 | ||||
| সংখ্যা চ্যানেল ব্যবধান | 100GHz | 100 | গিগাহার্জ | ||
| চা।কেন্দ্র তরঙ্গদৈর্ঘ্য | আইটিইউ ফ্রিকোয়েন্সি। | সি-ব্যান্ড | NM | ||
| চ্যানেল পাসব্যান্ড সাফ করুন | ± 0.1 | NM | |||
| অপ্টিক্যাল স্পেসিফিকেশনস | |||||
| পরামিতি | শর্ত | চশমা | ইউনিট | ||
| ন্যূনতম | আদর্শ | ম্যাক্স | |||
| তরঙ্গদৈর্ঘ্য স্থায়িত্ব | সবকটি চ্যানেলের তরঙ্গদৈর্ঘ্য ত্রুটির সর্বাধিক পরিসীমা এবং গড় মেরুকরণে তাপমাত্রা। | ± 0.05 | NM | ||
| -1 ডিবি -1 ডিবি চ্যানেল ব্যান্ডউইথ | পাসব্যান্ড আকার দ্বারা সংজ্ঞায়িত চ্যানেল ব্যান্ডউইদথ।প্রতিটি চ্যানেলের জন্য | 0.24 | NM | ||
| -3 ডিবি -3 ডিবি চ্যানেল ব্যান্ডউইথ | পাসব্যান্ড আকার দ্বারা সংজ্ঞায়িত চ্যানেল ব্যান্ডউইদথ।প্রতিটি চ্যানেলের জন্য | 0.43 | NM | ||
| আইটিইউ গ্রিডে অপটিক্যাল সন্নিবেশ ক্ষতি | সমস্ত চ্যানেলের আইটিইউ তরঙ্গদৈর্ঘ্যে সর্বনিম্ন সংক্রমণ হিসাবে সংজ্ঞায়িত।প্রতিটি চ্যানেলের জন্য, সমস্ত তাপমাত্রা এবং পোলারাইজেশন। | 3.2 | 3.5 | ডেসিবেল | |
| সংলগ্ন চ্যানেল বিচ্ছিন্নতা | সংলগ্ন চ্যানেলের আইটিইউ ব্যান্ডের মধ্যে আইটিইউ গ্রিড তরঙ্গ দৈর্ঘ্যের সর্বোচ্চ পাওয়ার, সমস্ত মেরুকরণ, থেকে গড় সংক্রমণ থেকে সন্নিবেশ ক্ষতির পার্থক্য। | 30 | ডেসিবেল | ||
| অ-সংলগ্ন, চ্যানেল বিচ্ছিন্নতা | আইএনইউ গ্রিড তরঙ্গদৈর্ঘ্যে সর্বোচ্চ পাওয়ার, সমস্ত মেরুকরণ, ননডজ্যাসেন্ট চ্যানেলের আইটিইউ ব্যান্ডের মধ্যে গড় সংক্রমণ থেকে সঞ্চার ক্ষতির পার্থক্য। | 40 | ডেসিবেল | ||
| মোট চ্যানেল বিচ্ছিন্নতা |
আইটিইউ গ্রিড তরঙ্গদৈর্ঘ্যে আইটিইউ ব্যান্ডের মধ্যে সর্বাধিক পাওয়ার, সমস্ত মেরুকরণে গড় সংক্রমণ থেকে মোট সংশ্লেষ সন্নিবেশ ক্ষতির পার্থক্য সংলগ্ন চ্যানেলগুলি সহ অন্যান্য সমস্ত চ্যানেলের। |
33 | ডেসিবেল | ||
| সন্নিবেশ হ্রাস ইউনিফর্মিটি | সমস্ত চ্যানেল, মেরুকরণ এবং তাপমাত্রা জুড়ে আইটিইউর মধ্যে সন্নিবেশ ক্ষতির প্রকরণের সর্বাধিক পরিসীমা। | 0.8 | 1.0 | ডেসিবেল | |
| সন্নিবেশ হ্রাস রিপল |
যেকোন ম্যাক্সিমা এবং জুড়ে অপটিক্যাল ক্ষতির কোনও মিনিমা প্রতিটি বন্দরে প্রতিটি চ্যানেলের জন্য সীমানা পয়েন্ট বাদে আইটিইউ ব্যান্ড |
0.4 | 0.5 | ডেসিবেল | |
| Directivity | ইনপুট চ্যানেল এন থেকে পাওয়ার করতে কোনও চ্যানেল (চ্যানেল এন ব্যতীত) থেকে প্রতিফলিত পাওয়ারের অনুপাত | 50 | ডেসিবেল | ||
| অপটিকাল রিটার্ন ক্ষতি | ইনপুট এবং আউটপুট পোর্টগুলি | 40 | ডেসিবেল | ||
| ক্লিয়ার চ্যানেল ব্যান্ডের PDL সমাহার নির্ভরতা হ্রাস | আইটিইউ ব্যান্ডে সবচেয়ে খারাপের মান পরিমাপ করা হয়েছে | 0.3 | 0.5 | ডেসিবেল | |
| মেরুকরণ মোড ছড়িয়ে দেওয়া | 0.5 | পুনশ্চ | |||
| সর্বোচ্চ অপটিক্যাল শক্তি | 23 | dBm | |||
| MUXDEMUX ইনপুট আউটপুট পর্যবেক্ষণ ব্যাপ্তি | -35 | +23 | dBm | ||
তথ্য বিন্যাস
| AWG | এক্স | এক্সএক্স | এক্স | এক্সএক্স | এক্স | এক্সএক্স |
| চ্যানেল ব্যবধান | চ্যানেলের সংখ্যা | কনফিগারেশন | 1 ম চ্যানেল | প্যাকেজের প্রকারভেদ | ইন / আউট সংযোগকারী | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 চ্যানেল 44 = 44 চ্যানেল 48 = 48 চ্যানেল
|
এস = সিঙ্গল ফাইবার ডি = ডুয়াল ফাইবার |
21 = Ch21 ...... 34 = Ch34 ...... 50 = Ch50 ...... |
আর ইউ = 19 "1 ইউ রাকমাউন্ট |
0 = কোনটি 1 = এফসি / এপিসি 2 = এফসি / পিসি 3 = এসসি / এপিসি 4 = এসসি / পিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি এস = উল্লেখ করুন |
32 চ্যানেলগুলি এএডব্লিউজি ডিডাব্লুডিএম 19 "1 ইউ ফ্রেম
ডুপ্লেক্স অ্যাথারমাল অ্যারেড-ওয়েভগুইড গ্রেটিং মুক্স এবং ডেমাক্স 1 আর ইউ র্যাক মাউন্ট
|
|
