| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | FSW-1x16R |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

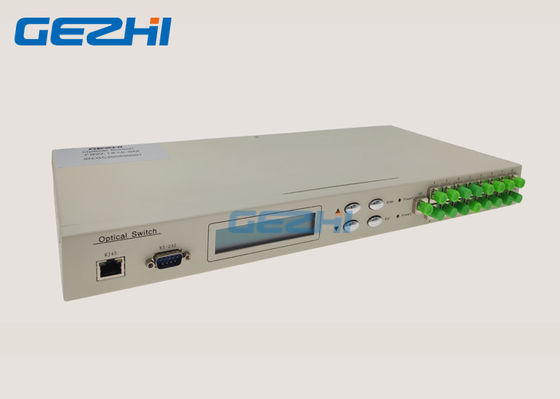

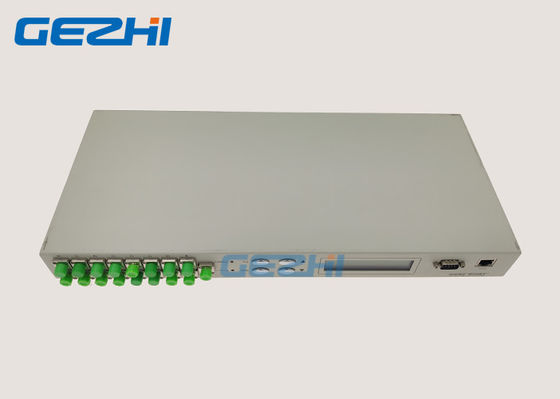

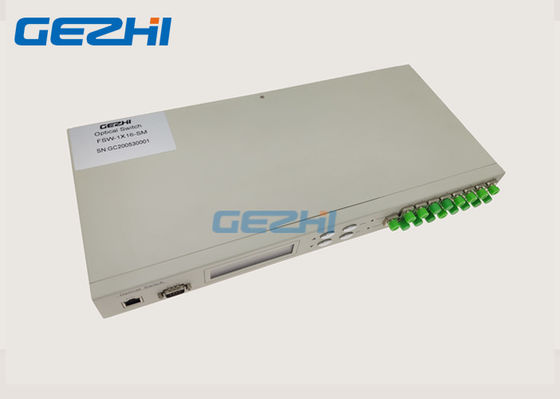

বেঞ্চটপ / র্যাক মাউন্ট প্রোগ্রামেবল চ্যাসিস 1x16 অপটিকাল স্যুইচ সরঞ্জাম
জিজিহি বেঞ্চটপ / র্যাক মাউন্ট প্রোগ্রামেবল চেসিস 1x16 অপটিকাল স্যুইচ সরঞ্জামদ্রুত সুইচিং সময়, উচ্চ মানের এবং কম সন্নিবেশ ক্ষতি সহ 16 পোর্ট পর্যন্ত।এইবেঞ্চটপ / র্যাক মাউন্ট প্রোগ্রামেবল চ্যাসিস 1x16 অপটিকাল স্যুইচ সরঞ্জামঅপশনাল রুট নিয়ন্ত্রণ এবং স্যুইচ করে যা একটি কার্যকরী ডিভাইস।এটি আরএস 232 পোর্ট, ইথারনেট পোর্টের মাধ্যমে নিয়ন্ত্রণ করতে পারে এবং নির্দিষ্ট ফ্রিকোয়েন্সিতে স্বয়ংক্রিয়ভাবে স্ক্যান করা যায় বা সামনের প্যানেল থেকে ম্যানুয়ালি নির্বাচিত হয়।অপটিক ফাইবার ট্রান্সমিশন সিস্টেমে এটি অপটিকাল রুট নিয়ন্ত্রণ, ল্যান, লাইট সোর্স / ডিটেক্টর পরিবর্তন এবং ইথারনেটের পরিবর্তন রক্ষার জন্য ব্যবহৃত হয়। অপটিকাল ফাইবার পরীক্ষা পদ্ধতিতে এটি অপটিকাল ফাইবার এবং অপটিকাল ফাইবার ডিভাইস পরীক্ষার জন্য, নেটওয়ার্ক পরীক্ষার জন্য ব্যবহৃত হয় , ওপেন এয়ার অপটিকাল কেবল টেস্টিং এবং অপটিক্যাল ফাইবার সেন্সিং।
বৈশিষ্ট্য
LED ডিসপ্লে প্যানেল।ভিজ্যুয়াল প্রদর্শন, সুবিধাজনক অপারেশন।
স্বয়ংক্রিয় স্ক্যানিংয়ের চ্যানেল এবং সময়ের ব্যবধান সেট আপ করা যায়।
আরএস 232 নিয়ন্ত্রণ এবং ইথারনেট রিমোট পরিচালনা
নিম্ন সন্নিবেশ ক্ষতি, দ্রুত স্যুইচিং
অ্যাপ্লিকেশন
সিস্টেম পরীক্ষা
সবিস্তার বিবরণী
| মডেল | FSW-1xN (এন <16) |
| কাজ তরঙ্গদৈর্ঘ্য | 1260 ～ 1650nm |
| তরঙ্গদৈর্ঘ্য পরীক্ষা করা | 1310nm, 1550 এনএম |
| সন্নিবেশ ক্ষতি | ≤1.2dB |
| পুনরাবৃত্তিমূলক | । ± 0.02 ডিবি |
| রিটার্ন ক্ষতি | ≥50dB |
| Crosstalk | ≥55dB |
| WDL | ≤0.25 |
| PDL | ≤0.05 |
| সময় পরিবর্তন করুন | Ms 10ms (সংলগ্ন চ্যানেল) |
| অপটিকাল ফাইবার টাইপ | এস এম (9 / 125um) |
| সংযোগকারী প্রকার | এফসি / এপিসি |
| মনিটর বন্দর | RJ45, আরএস -232 |
| বিদ্যুৎ সরবরাহ | এসি: 85 ～ 264 ভি (50 / 60Hz) |
| অপারেশন তাপমাত্রা | -20 ～ + 70 ℃ |
| সংগ্রহস্থল তাপমাত্রা | -40। + 85 ° সে |
| ঘটণা লিপিবদ্ধকরণ | 19 '1 ইউ (483 × 200 × 44 মিমি) |
ব্যাখ্যা করার জন্য প্যানেল:
(1),ইথারনেটের জন্য আরজে 45-পোর্ট, আরএস -232-সিরিয়াল পোর্ট: পর্যবেক্ষণের জন্য পোর্ট।
(2), অপটিকাল পোর্টস: সিওএম ইনপুট পোর্ট, 1, 2, 3,4 স্বতন্ত্র অংশ নির্দেশ করে।
(3), এলসিডি-ডিসপ্লে স্ক্রিন: সরঞ্জামগুলির ঠিকানা, বর্তমান চ্যানেল এবং সম্পর্কিত তথ্যের জন্য প্রদর্শনী।
(4), ▲ pUp ； ▼ own ডাউন ； প্রবেশ করুন —— নিশ্চিত করুন ； এসসি —— বাতিল করুন।

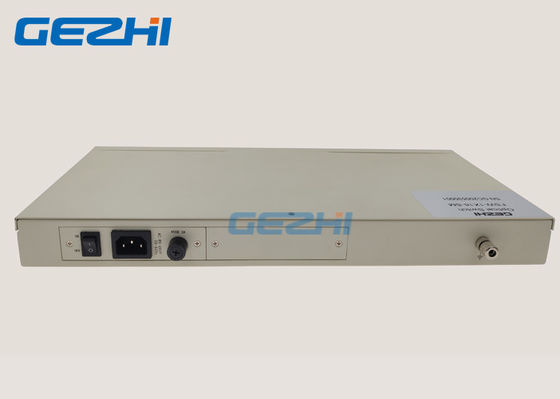

ফিরে প্যানেল
(1), শক্তি: কাজের বিদ্যুৎ সরবরাহের জন্য ইঙ্গিত।(একক শক্তি বা দ্বৈত শক্তি উপলব্ধ)
অভ্যন্তরীণ আলোক পথ চিত্র
1xN অপটিকাল ফাইবার স্যুইচ এর অভ্যন্তরীণ বিম পাথের ডায়াগ্রাম
যোগাযোগ ইন্টারফেস
(1), আরএস -232
কম্পিউটারের সাথে সংযুক্ত থাকাকালীন, উভয় প্রান্তের DB9 সিরিয়াল পোর্ট ক্রসওয়্যার প্রয়োগ করা উচিত।এর অর্থ হ'ল উভয় প্রান্তের # 2, # 3 কেবলটি সংযুক্ত হওয়া উচিত, # 5 কেবলটি জোড় বন্ধ করে দেওয়া উচিত, এবং বাকীটি ছেড়ে যেতে পারে।
(2), RJ45,
যখন স্যুইচের মাধ্যমে কম্পিউটারের সাথে সংযুক্ত থাকে তখন লাইনগুলির মাধ্যমে প্রয়োগ করা উচিত।(সঠিক ক্রমটি হল 1-কমলা সাদা, 2-কমলা, 3-সবুজ সাদা, 4-নীল, 5 নীল সাদা, 6-সবুজ, 7-বাদামী সাদা, 8-বাদামী)
সরাসরি কম্পিউটারের সাথে সংযুক্ত হওয়ার সময়, ক্রসওয়ায়ার প্রয়োগ করা উচিত।(এক প্রান্তটি হল 1-কমলা সাদা, 2-কমলা, 3-সবুজ সাদা, 4-নীল, 5 নীল সাদা, 6-সবুজ, 7-বাদামী সাদা, 8-বাদামী Another অন্য প্রান্তটি হল 1-সবুজ সাদা, 2- সবুজ, 3-কমলা সাদা, 4-নীল, 5 নীল সাদা, 6- কমলা, 7- বাদামী সাদা, 8-বাদামী)
বেঞ্চটপ / র্যাক মাউন্ট প্রোগ্রামেবল চ্যাসিস 1x16 অপটিকাল স্যুইচ সরঞ্জাম
|
|
