নিম্ন সন্নিবেশ ক্ষতি রাক 1 × N (N≤16) অপটিকাল স্যুইচ সরঞ্জাম FSW-1X8-U

GEZHI এর নিম্ন সন্নিবেশ ক্ষতি রাক 1 × N (N≤16) অপটিকাল স্যুইচ সরঞ্জাম FSW-1X8-U অপটিকাল পাথ রূপান্তর পণ্য উপলব্ধি করার জন্য অপটিকাল স্যুইচ ব্যবহার।নিম্ন সন্নিবেশ ক্ষতি র্যাক 1 × N (N≤16) অপটিকাল স্যুইচ সরঞ্জাম FSW-1X8-Uআউটপুট বা ইনপুট ফাইবারগুলির একটি সংখ্যার সাথে একটি সাধারণ ফাইবারের স্বয়ংক্রিয় এবং পুনরাবৃত্তিযোগ্য সংযোগের অনুমতি দিন।এই 1x8 র্যাক মাউন্ট ফাইবার অপটিকাল স্যুইচ দ্বি-দিকনির্দেশক এবং এটি 1x8 বা 8x1 দিক থেকে ব্যবহার করা যেতে পারে।

অপটিকাল রুট নিয়ন্ত্রণ এবং স্যুইচিংয়ের ক্ষমতা সহ।FSW-1x8-U র্যাক মাউন্ট অপটিক্যাল সিউচগুলি সামনের প্যানেল থেকে ম্যানুয়ালি নির্বাচন করা যেতে পারে বা আরএস 232 পোর্ট, ইথারনেট পোর্টের মাধ্যমে নিয়ন্ত্রিত এবং নির্দিষ্ট ফ্রিকোয়েন্সিতে অটো-স্ক্যান করা যেতে পারে।অপটিকাল ফাইবার ট্রান্সমিশন সিস্টেমে, GEZHI এরFSW-1x8-U র্যাক মাউন্ট অপটিক্যাল সিউচেসমাল্টি-চ্যানেল ফাইবার মনিটরিং, মাল্টি লাইট সোর্স / ডিটেক্টর নির্বাচন, এবং অপটিক্যাল ফাইবার পাথ সুরক্ষা ইত্যাদির জন্য ব্যবহৃত হয় এছাড়াও, GEZHI এর FSW-1x8-U র্যাক মাউন্ট অপটিক্যাল সিউচেস অপটিকাল ফাইবার এবং এর উপাদান পরীক্ষার জন্য, বহিরঙ্গন তারের পরীক্ষা এবং মাল্টি-স্পট অপটিক্যাল সেন্সরগুলির মনিটরিং সিস্টেমের জন্য অপটিকাল ফাইবার পরীক্ষা পদ্ধতিতেও ব্যবহৃত হয়।

বৈশিষ্ট্য

নিম্ন সন্নিবেশ ক্ষতি, দ্রুত স্যুইচিং

আরএস 232 নিয়ন্ত্রণ এবং আরজে 45 ইথারনেট রিমোট ম্যানেজমেন্ট
সিরিয়ালনেট, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থায়িত্ব
স্বচ্ছ ট্রান্সমিশন সংকেতউচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা

LED ডিসপ্লে প্যানেল।ভিজ্যুয়াল প্রদর্শন, সুবিধাজনক অপারেশন
স্বয়ংক্রিয় স্ক্যানিংয়ের চ্যানেল এবং সময়ের ব্যবধান সেট আপ করা যেতে পারে


অ্যাপ্লিকেশন

কেবল মনিটরিং এবং রক্ষণাবেক্ষণ সিস্টেম

FITL
স্বয়ংক্রিয় পরিমাপ

অপটিকাল নেটওয়ার্ক রিমোট মনিটরিং

সবিস্তার বিবরণী

পরামিতি	একক	সূচক
ইউনিটের ধরণ		FSW-1x8-ইউ
তরঙ্গদৈর্ঘ্য ব্যাপ্তি	NM	1260 ~ 1650nm
পরীক্ষার তরঙ্গদৈর্ঘ্য	NM	1310/1550 এনএম
সন্নিবেশ ক্ষতি	ডেসিবেল	Typ।.80.8dB, সর্বোচ্চ.≤1.5 ডিবি
repeatability	ডেসিবেল	≤ 0.02
রিটার্ন লস	ডেসিবেল	55 ডলার
Crosstalk	ডেসিবেল	। 70
WDL	ডেসিবেল	≤ 0.25
PDL	ডেসিবেল	≤ 0.05
অপটিক্যাল শক্তি	মেগাওয়াট	। 500
স্যুইচিং সময়	মাইক্রোসফট	≤10 এমএস (সংলগ্ন চ্যানেল)
ফাইবার প্রকার	উম	9/125
সংযোগকারী		এফসি / এপিসি
পর্যবেক্ষণ পোর্ট		আরজে 45 এবং আরএস -232
ওয়ার্কিং পাওয়ার সাপ্লাই (প্লাগ-টাইপ)	ভী	এসি: 100 ～ 240 (50 / 60Hz)
শক্তি খরচ	ওয়াট	। 10
অপারেটিং তাপমাত্রা	℃	-10 ～ 60
আয়তন	মিমি	1U: 483 x 230 x 45



নিম্ন সন্নিবেশ ক্ষতি রাক 1 × N (N≤16) অপটিকাল স্যুইচ সরঞ্জাম FSW-1X8-U

পিanel ব্যাখ্যা করতে:

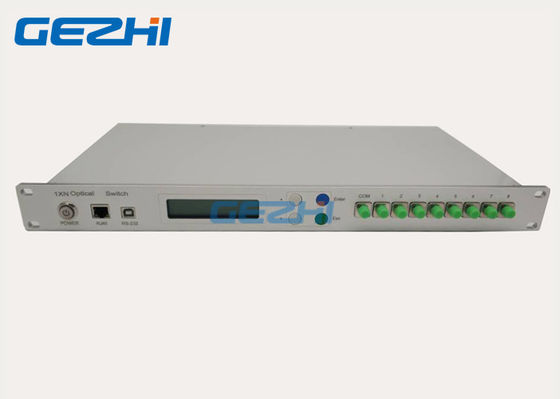

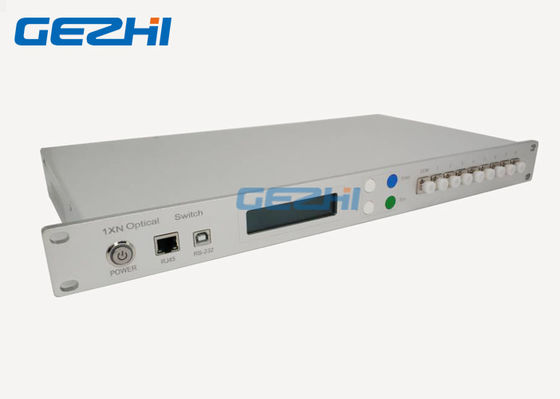

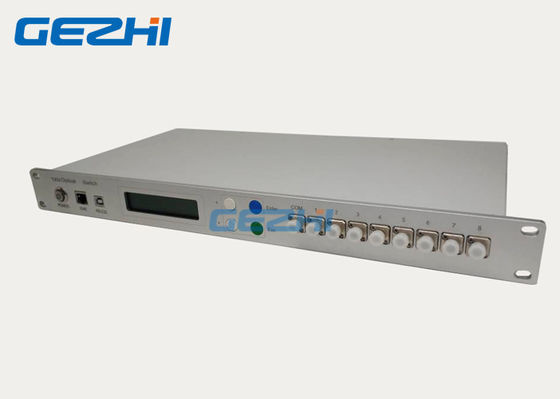

সদর প্যানেল

◆শক্তি: বিদ্যুৎ সরবরাহের মাস্টার স্যুইচ

◆RJ45:যোগাযোগ নেটওয়ার্ক পরিচালনা ইন্টারফেস;

◆আরএস -232:রুপি- সিরিয়াল ইন্টারফেস;আরএস 232 সিরিয়াল যোগাযোগ ইন্টারফেস;

◆এলসিডি:ডিভাইসগুলি যা সরাসরি তথ্য প্রদর্শন করে;

◆▲: উপরে উঠার মূল চাবিকাঠি; ▼: নীচে সরানো চাবি; প্রবেশ করান: নির্ধারণের কী;

প্রস্থান: বাতিল করার কী;

◆কম,1 ~ 8:ফাইবার ইন্টারফেস;

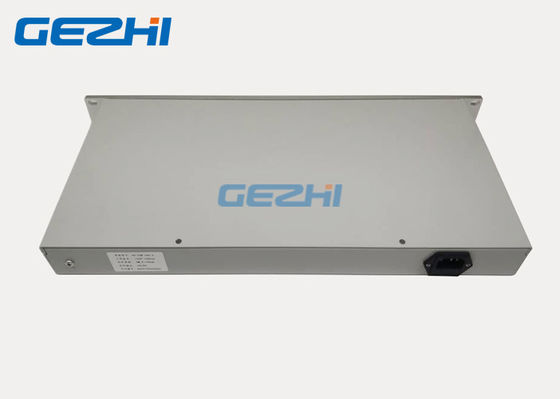

ফিরে প্যানেল

◆এসি:100~ 240ভী: পাওয়ার কর্ড ইন্টারফেস;
