| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | CCWDM-8CH |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

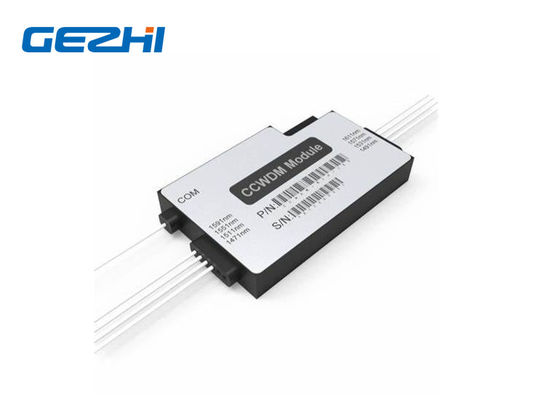

1x8 কমপ্যাক্ট সিডাব্লুডিএম মডিউলগুলি মিনি ফাইবার অপটিক্যাল মাল্টিপ্লেক্সার
GEZHI 8 চ্যানেল সিসিডব্লিউডিএম মডিউলটি কমপ্যাক্ট সিডব্লিউডিএম (কমপ্যাক্ট মোটা ওয়েভেলথ দৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং), যা টিএফএফ (থিন ফিল্ম ফিল্টার) এর উপর ভিত্তি করে একটি তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং প্রযুক্তি।এটি সিডাব্লুডিএম মডিউলের মতো একইভাবে কাজ করে, সাধারণ সিডাব্লুডিএম ফাইবার ক্যাসকেডিং পদ্ধতির তুলনায় সিসিডাব্লুডিএম মুক্ত স্থান প্রযুক্তি ব্যবহার করে, সিডাব্লুডিএম মডিউলের সাথে তুলনা করে, সিসিডাব্লুডিএম প্যাকেজটির আকারটি খুব কম পরিমাণে সন্নিবেশ ক্ষতি কম হয় এবং ধারাবাহিকতা হয় উত্তম;এটি সিডব্লিউডিএম পণ্যগুলি প্রতিস্থাপন করতে পারে টেলিযোগাযোগ, কর্পোরেট নেটওয়ার্কগুলি, পন নেটওয়ার্কগুলি, কেবল টিভি এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।নিম্ন সন্নিবেশ ক্ষতি হ'ল সিসিডব্লিউডিএম মডিউলটি ব্যবহার করার সময় কম সংকেত বর্ধন করে, যার ফলে সংকেত ট্রান্সমিটারের পাওয়ার প্রয়োজনীয়তা হ্রাস পায়।
|
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
বিশেষ উল্লেখ
| স্থিতিমাপ | 4 সিএইচ | 4 + + UPG | 8 সিএইচ | 8 + + UPG1 | 8 + + UPG2 | ||
| অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | 1260 ~ 1620 | ||||||
| চ্যানেল তরঙ্গদৈর্ঘ্য (এনএম) | 1270,1290, ..., 1590,1610, বা 1271,1291, ..., 1591,1611 | ||||||
| ইউপিজি পোর্ট ওয়েভেলথ দৈর্ঘ্যের ব্যাপ্তি (এনএম) | এন | TBD | এন | 1260 ~ 1360 | 1260 ~ 1457 | ||
| চ্যানেল ব্যবধান (এনএম) | 20 | ||||||
| চ্যানেল পাসব্যান্ড (এনএম) | CWL +/- 6.5nm | ||||||
| সন্নিবেশ ক্ষতি (ডিবি) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| চ্যানেল রিপল (ডিবি) | ≤0.3 | ||||||
| বিচ্ছিন্নতা (db) | সংলগ্ন | > 30 | |||||
| অ adjacen | > 40 | ||||||
| ইউপিজি বিচ্ছিন্নতা (ডিবি) | এন | > 15 | এন | > 15 | > 15 | ||
| মেরুকরণ মোড ছড়িয়ে দেওয়া (পিএস) | ≤0.2 | ||||||
| মেরুকরণ নির্ভরতা হ্রাস (ডিবি) | ≤0.2 | ||||||
| Directivity (db) | > 45 | ||||||
| রিটার্ন লস (ডিবি) | > 45 | ||||||
| সর্বাধিক পাওয়ার হ্যান্ডলিং (মেগাওয়াট) | 500 | ||||||
| অপারেটিং তাপমাত্রা (℃) | -40 ~ + + 75 | ||||||
| স্টোরেজ তাপমাত্রা (℃) | -40 ~ + + 85 | ||||||
| ফাইবার প্রকার | G657A1 | ||||||
| সংযোগকারী | TBD | ||||||
| প্যাকেজ মাত্রা (মিমি) | L55 x W35 x H8 বা L46 x W28 x H6 W | ||||||
তথ্য বিন্যাস
| কনফিগারেশন | চ্যানেল নং | পিগটেল প্রকার | তন্তু লম্বা | শব্দরুপ(মিমি) | সংযোগকারী |
| সিসি = CCWDM |
40 = 4 চ্যানেল 41 = 4 + + UPG 80 = 8 চ্যানেল 81 = 8 + + UPG1 82 = 8 + + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5 মি দূরে 1 = 1 মি |
1 = L55 x ডাব্লু 35 xH8 2 = L46 x ডাব্লু 28 এক্স এইচ 6 |
0 = কোনটি 5 = জলজ পালন / এপিসি 7 = অন্যদের |
অনন্য ফ্রি-স্পেস প্রযুক্তি
1x8 কমপ্যাক্ট সিডব্লিউডিএম মডিউলগুলি মিনি ফাইবার অপটিক্যাল মাল্টিপ্লেক্সারটি ফ্রি-স্পেস প্রযুক্তি গ্রহণ করে, যা নিরবচ্ছিন্নভাবে ডেটা প্রেরণে মুক্ত স্থানটিতে আলোক প্রচার করে।ডিভাইসের অভ্যন্তরে, সংলগ্ন সংকেত চ্যানেলগুলি ফাইবারের পরিবর্তে সমান্তরাল মরীচি দ্বারা ক্যাসকেড করা হয়।এটি প্যাকেজ বাক্সের জন্য প্রচুর জায়গা সাশ্রয় করে এবং অনন্য কারুকাজটি সিসিডব্লিউডিএম ম্যাক্স ডেমাক্সকে কম সন্নিবেশ ক্ষতিতে সহায়তা করে।
1x8 কমপ্যাক্ট সিডাব্লুডিএম মডিউলগুলি মিনি ফাইবার অপটিক্যাল মাল্টিপ্লেক্সার
যান্ত্রিক অংকন
ধরন 1
প্রকার 2
|
|
