| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | FSW-1x4T |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

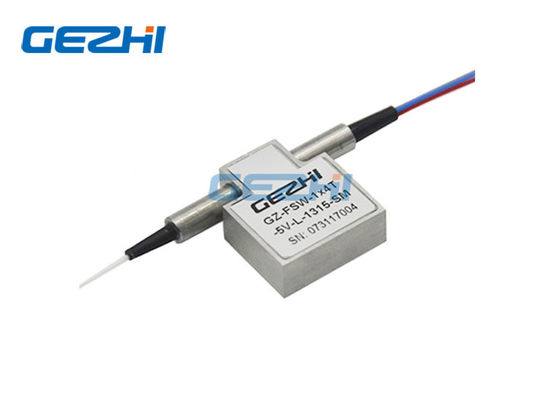

এফএসডাব্লু -1 এক্স 4 টি মিনি অপ্টো-ম্যাকানিকাল অপটিক্যাল সুইচ দ্বি-দিকনির্দেশক
GEZHI সিরিজ FSW-1x4T মিনি অপ্টো-ম্যাকানিকাল অপটিকাল স্যুইচস দ্বি-দিকনির্দেশনা আউটপুট ফাইবারের মধ্যে আগত অপটিক্যাল সিগন্যালকে পরিচালনা বা অবরুদ্ধ করে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি পেটেন্টের মুলতুবি থাকা অপটো-মেকানিকাল কনফিগারেশন ব্যবহার করে এবং বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় করা সম্ভব।ড্রাইভ সিগন্যাল অপসারণের পরে একটি ল্যাচিং সংস্করণ নির্বাচিত অপটিক্যাল পাথ সংরক্ষণ করে, যখন বিদ্যুত অপসারণ করা হয় যখন অ-ল্যাচিং সংস্করণগুলি ডিফল্টভাবে উন্মুক্ত বা বন্ধ অবস্থায় থাকে powerএফএসডাব্লু -1 এক্স 4 টি মিনি অপ্টো-ম্যাকানিকাল অপটিক্যাল সুইচ দ্বি-দিকনির্দেশকটিতে বৈদ্যুতিক অবস্থান সংবেদককে সংহত করেছে।নতুন উপাদানভিত্তিক উন্নত নকশাটি অভূতপূর্বতম উচ্চতাযোগ্যতা ওয়েল্লাসের সাথে তুলনামূলকভাবে প্রস্তাব না করে চলমান অংশের সংবেদনশীলতা উল্লেখযোগ্যভাবে হ্রাস করে।
|
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
সবিস্তার বিবরণী
| 1x4 টি টাইপ সুইচ | একক | বৈশিষ্টসূচক |
| অপারেশন তরঙ্গদৈর্ঘ্য | NM | 850nm বা 1310/1490 / 1550nm |
| সন্নিবেশ ক্ষতি 1 | ডেসিবেল | <0.8 |
| তরঙ্গদৈর্ঘ্য নির্ভর লোকসান | ডেসিবেল | <0.2 |
| মেরুকরণ নির্ভরতা হ্রাস | ডেসিবেল | <0.2 |
| রিটার্ন লস | ডেসিবেল | এসএম:> 55 এমএম:> 40 |
| ক্রস টক | ডেসিবেল | এসএম:> 55 এমএম:> 40 |
| স্যুইচিং সময় | মাইক্রোসফট | সাধারণত: 4 সর্বোচ্চ: 10 |
| repeatability | ডেসিবেল | <± 0.02 |
| স্থায়িত্ব | আবর্তক | > 10 মিলিয়ন |
| স্যুইচিং প্রকার | ম্যাচিং / নন-ম্যাচিং | |
| অপটিক্যাল পাওয়ার হ্যান্ডলিং | মেগাওয়াট | <500 মেগাওয়াট |
| অপারেটিং ভোল্টেজ | ভিডিসি | 3 ভি বা 5 ভি |
| অপারেটিং তাপমাত্রা | ℃ | -5 ~ + + 70 |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 |
| ফাইবার প্রকার | / | এসএম / এমএম ফাইবার |
| প্যাকেজ মাত্রা | মিমি | 27L x 23W x 8.2H |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন।
|
আদর্শ |
রাষ্ট্র |
অপটিকাল রুট |
বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||||||||||
| রিলে 1 (পিন) | রিলে 2 (পিন) | রিলে 1 (পিন) | রিলে 2 (পিন) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | একজন | COM-P1 কালো | - | - | GND | ভী + + | ভী + + | GND | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | খোলা | ঘনিষ্ঠ | clsoe | খোলা |
|
লিচ আইএনজি |
বি | COM-P2 লাল | ভী + + | GND | - | - | - | - | GND | ভী + + | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| সি | COM-P3 নীল | - | - | GND | ভী + + | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | |
| ডি | COM-P4 হোয়াইট | ভী + + | GND | - | - | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
|
নন-ল্যাচ ইনগ |
একজন | COM-P1 কালো | - | - | - | - | ভী + + | - | - | GND | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা |
| বি | COM-P2 লাল | ভী + + | - | - | GND | - | - | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | |
| সি | COM-P3 নীল | - | - | - | - | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | |
| ডি | COM-P4 হোয়াইট | ভী + + | - | - | GND | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
তথ্য বিন্যাস
GZ-FSW-1x4T-X-XX-XX-XX-XX-X
| এক্স | এক্সএক্স | এক্স | এক্স | এক্সএক্স | এক্সএক্স | এক্স |
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
এস = এসএম 9/125 এম 5 = এমএম 50/125 এম 6 = এমএম 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm 760 = 760nm 1742 = 1742nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
25 = 250um 90 = 900um |
05 = 0.5 মি দূরে 10 = 1.0m এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি এক্স = অন্যরা |
অপটিকাল রুট
মাত্রা
ভিডিও
|
|
