| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-FSW-1x32 |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
এস এম ফাইবার অপটিক 1x32 স্যুইচ করুন
জিজিহি ফোটোনিকস কোং থেকে এসএম ফাইবার অপটিক 1x32 স্যুইচ একটি একক ইনপুট এবং এন আউটপুট ফাইবারের মধ্যে চ্যানেল নির্বাচন সরবরাহ করে।
আউটপুট চ্যানেল নম্বরটি গ্রাহক নির্দিষ্ট এবং এটি 1x8, 1x16, 1x32 বা অন্য হতে পারে।এটি প্যারালড ইন্টারফেস (টিটিএল) এবং ড্রাইভ সার্কিট ব্রেকডাউন স্ব-চেকিং ফাংশন সহ আসে।এই 1x32 অপটিকাল সুইচটি OEM হতে পারে।এটি আমাদের উন্নত ফাইবার অপটিক্স প্রযুক্তির উপর ভিত্তি করে যার ভাল পুনরাবৃত্তিযোগ্যতা, কম সন্নিবেশ হ্রাস, কম ব্যয় এবং উচ্চ কার্যকারিতা রয়েছে।অপারেশন তরঙ্গদৈর্ঘ্য একক মোড 1260 থেকে 1650nm, মাল্টিমোড 850 ± 40/1300 ± 40nm বা কাস্টমাইজড তরঙ্গদৈর্ঘ্য হতে পারে।
|
বৈশিষ্ট্য কম ক্ষতি উচ্চ নির্ভরযোগ্যতা মডুলারাইজড ডিজাইন |
অ্যাপ্লিকেশন রিং নেটওয়ার্ক মাল্টি লাইট উত্স ফাইবার, অপটিক্যাল উপাদানগুলির পরীক্ষা করা |
GEZHI এর 1x32 স্টেপার মোটর অপটিকাল সুইচগুলি ফাইবার সুইচ প্রযুক্তির একটি সরাসরি ফাইবার যা একটি ফাইবারকে অন্য দিকে ফিজিক্যাল করে নির্দেশ করে।নির্বাচিত আউটপুট ফাইবারগুলিতে সাধারণ ফাইবার (গুলি) সুনির্দিষ্টভাবে ঘোরানো এবং নির্দেশ করতে এটি একটি উচ্চ রেজোলিউশন স্টেপার মোটর ব্যবহার করে সম্পন্ন হয়।
এস এম ফাইবার অপটিক 1x32 স্যুইচ করুনاور স্পেসিফিকেশন
| প্যারামিটার | প্যারামিটারের মান |
| মডেল | জিজেড-এফএসডাব্লু -1 এক্স 32 |
| সন্নিবেশ ক্ষতি | ≤0.8 ডিবি |
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | 1260 ~ 1650 এনএম |
| পরীক্ষার তরঙ্গদৈর্ঘ্য | 1310/1550 এনএম |
| ফাইবার প্রকার | এসএম, 9/125 ম (এসএমএফ -২৮) |
| রিটার্ন লস | .50 ডিবি |
| ক্রস্টল্টক | D 70 ডিবি |
| পিডিএল | ≤0.05 ডিবি |
| ডাব্লুডিএল | ≤0.25 ডিবি |
| টিডিএল | ≤0.25 ডিবি |
| পুনরাবৃত্তিযোগ্যতা | ≤0.02 ডিবি |
| লাইফটাইম | > 107 |
| স্যুইচিং সময় | ≤8 এমএস (সংলগ্ন চ্যানেল) |
| অপটিক শক্তি | ≤500 মেগাওয়াট |
| সংযোগকারী | এফসি / পিসি |
| নিয়ন্ত্রণ মোড | টিটিএল |
| ওয়ার্কিং পাওয়ার সাপ্লাই | 5 ভি / 500 এমএ |
| পণ্য ঝলক | 135 x 64 x 46 |
| অপারেটিং তাপমাত্রা | -20 ℃ থেকে +70 ℃ |
| অপারেটিং তাপমাত্রা | -40 ℃ থেকে +85 ℃ |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
এই সুইচটির মাল্টিমোড এবং একক মোড উভয় সংস্করণ উপলব্ধ।তারা উচ্চ স্তরের বৈশিষ্ট্যযুক্ত
গবেষণা ও উন্নয়ন ও উত্পাদন পরিবেশে মাল্টি-ইউনিট পরীক্ষার জন্য প্রয়োজনীয় কর্মক্ষমতা।তারাও
টেলিযোগাযোগ, উত্পাদন এবং পরীক্ষার পরিবেশগুলিতে অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত উপযুক্ত of
তাদের কম আইএল এবং দুর্দান্ত পুনরাবৃত্তিযোগ্যতা।প্রচুর স্ট্যান্ডার্ড বিকল্পগুলি উপলভ্য, আমরাও
গ্রাহকের নির্দিষ্ট চাহিদা মেটাতে সুইচগুলি কাস্টমাইজ করুন

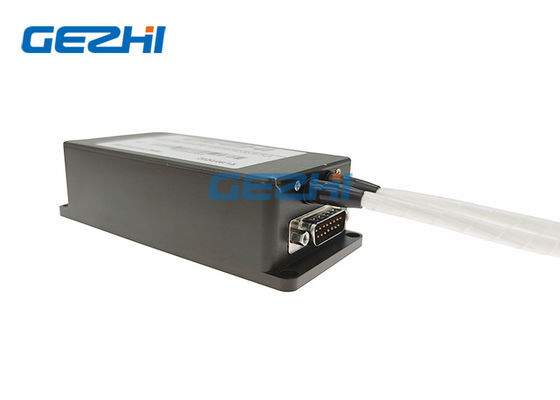

এস এম ফাইবার অপটিক 1x32 স্যুইচ করুন পিন বিশেষ উল্লেখ
| ডিবি -15 পুরুষ সংযোজক | |||
| পিন নং | আই / ও | সিগন্যাল | বর্ণনা |
| ঘ | ইনপুট | ডি 0 |
ডি 0 ~ ডি 5 চ্যানেল নির্বাচন বিট0 ~ বিট 5, ডি 0 কম, ডি 5 উচ্চ |
| ঘ | ইনপুট | ডি 1 | |
| ঘ | ইনপুট | ডি 2 | |
| ৫ | ইনপুট | ডি 3 | |
| । | ইনপুট | ডি 4 | |
|
11 |
ইনপুট |
রিসেট |
টিটিএল, চ্যানেল 0. নিম্ন স্তরের পুনরায় সেট করুন উচ্চ স্তরের অর্থ চ্যানেল নির্বাচন বিট কার্যকর। |
| 7 | আউট | প্রস্তুত | টিটিএল, প্রস্তুত (উচ্চ = প্রস্তুত নয়, কম = প্রস্তুত) |
| 8 | আউট | ত্রুটি | টিটিএল, ত্রুটি বা ব্যর্থতা (উচ্চ = ত্রুটি, নিম্ন = ত্রুটি নেই) |
| ১,৯০০ | শক্তি | জিএনডি | গ্রাউন্ড |
| 12 | শক্তি | ভিসিসি 1 | 5.0 ± 5% ভিডিসি মোটর পাওয়ার সাপ্লাই (সর্বাধিক 500 এমএ) |
| 15 | শক্তি | ভিসিসি 2 | 5.0 ± 5% ভিডিসি সার্কিট পাওয়ার সাপ্লাই (সর্বাধিক 50 এমএ) |
| 4,6,7,8,10,13,14 | এনসি | এনসি | শূন্যপদ |

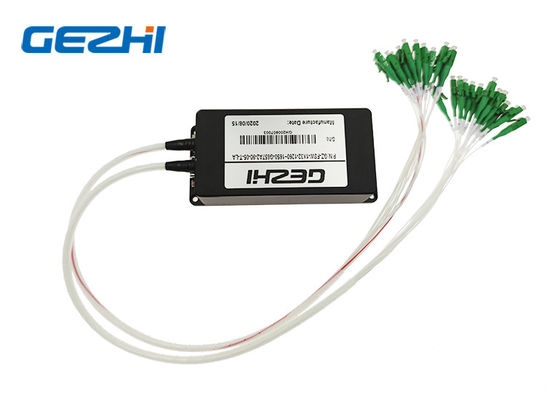

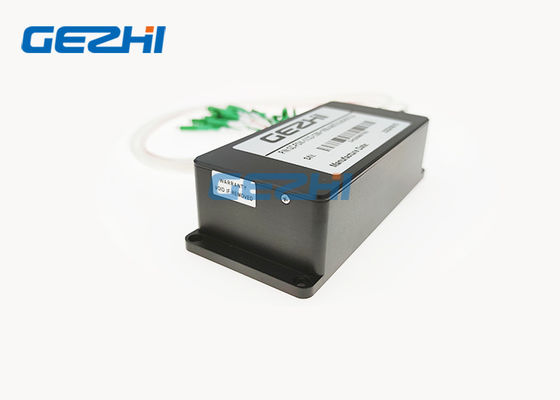

এস এম ফাইবার অপটিক 1x32 স্যুইচ করুন ছবি
ভিডিও
|
