| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | অপটিকাল বাইপাস স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

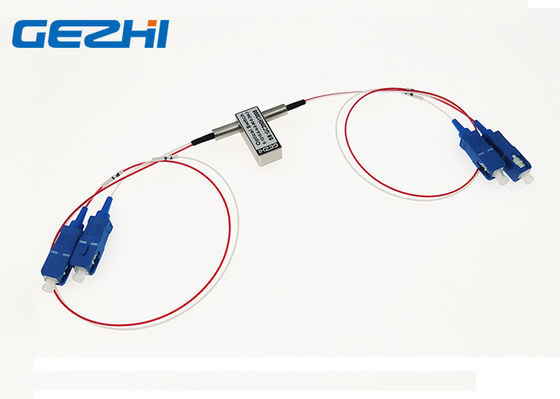

অপটিক্যাল নেটর্ওয়ার্ক সুরক্ষা / পুনরুদ্ধার 2x2 একক অপটিকাল বাইপাস স্যুইচ করুন
জিইজিএইচআই ফটোনিকস কোং, লিমিটেড, টি ব্লকড 2x2 সিঙ্গল অপটিকাল বাইপাস স্যুইচতিনি ইউনিটগুলির মধ্যে অপটিক্যাল পথটি সম্পূর্ণরূপে অপটিক্যাল;অর্থাত্ বৈদ্যুতিন থেকে অপটিকাল রূপান্তরকরণের কোনও অপটিকাল নেই।ফাইবার অপটিক পথে কোনও বৈদ্যুতিক ক্ষতি বা বৈদ্যুতিক ব্যান্ডউইথ সীমা নেই।অপটিক্যাল পাথ একটি ইনকামিং অপটিক্যাল সিগন্যালকে একটি নির্বাচিত আউটপুট ফাইবারে পুনর্নির্দেশ করবে।এই ডিভাইসের সাধারণ অ্যাপ্লিকেশন সহ 2x2 অপটিকাল বাইপাস স্যুইচটি হ'ল অপটিকাল রাউটিং, সিস্টেম বাইপাস, রিং নেটওয়ার্ক পুনরুদ্ধার এবং লুপ-ব্যাক টেস্টিং।
|
বৈশিষ্ট্য উচ্চ চ্যানেল বিচ্ছিন্নতা তুলনামূলক কম দাম |
অ্যাপ্লিকেশন অপটিক্যাল সিগন্যাল রাউটিং কনফিগারযোগ্য অপটিকাল অ্যাড / ড্রপ অপটিক্যাল নেটওয়ার্ক সুরক্ষা / পুনরুদ্ধার নেটওয়ার্ক টেস্ট সিস্টেম |
স্পেসিফিকেশন
| পরামিতি | জিজেড-এফএসডাব্লু -2 × 2 বি | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | এনএম | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| অপারেটিং অ্যাভেলেন্থ | এনএম | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডিবি | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.6 সর্বোচ্চ: 0.8 |
| রিটার্ন লস | ডিবি | এমএম 30 এসএম 50 | |
| ক্রস্টল্টক | ডিবি | এমএম 35 এসএম 55 | |
| পিডিএল | ডিবি | ≤0.05 | |
| ডাব্লুডিএল | ডিবি | ≤0.25 | |
| টিডিএল | ডিবি | ≤0.25 | |
| পুনরাবৃত্তিযোগ্যতা | ডিবি | । ± 0.02 | |
| বিদ্যুৎ সরবরাহ | v | 3.0 বা 5.0 | |
| লাইফটাইম | বার | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | 500 ডলার | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ～ + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40। + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (এল) 27.0 × (ডাব্লু) 12.0 × (এইচ) 8.2 কাস্টমাইজেশন উপলব্ধ। | |

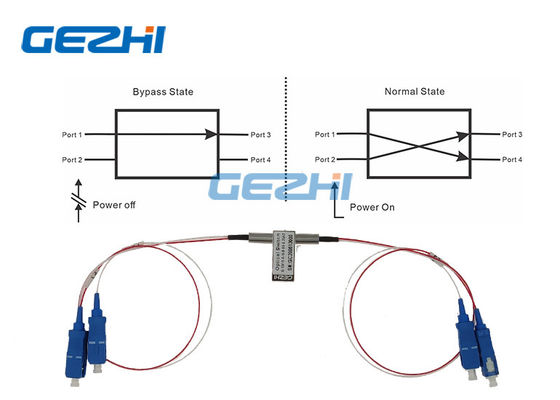

অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
|
|
|

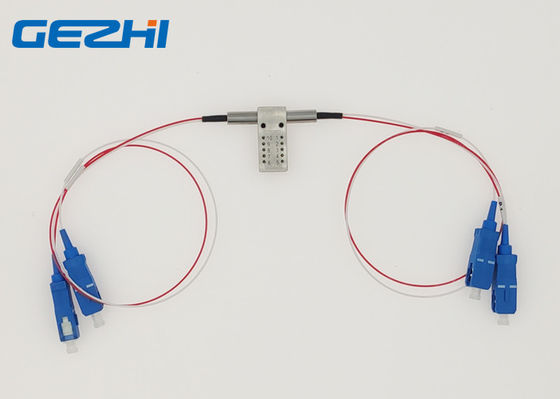

পিনস
| পরামিতি | পিনস | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||
| 2 × 2 বি | অপটিক্যাল পাথ | ঘ | ৫ | । | 10 | ২-৩ | ২-৩ | 7-8 | 8-9 |
| নন-লেচিং | পি 1-পি 3 | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| পি 1-পি 4, পি 2-পি 3 | ভি + | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | |
| লেচিং | পি 1-পি 3 | - | - | জিএনডি | ভি + | বন্ধ | খোলা | খোলা | বন্ধ |
| পি 1-পি 4 পি 2-পি 3 | ভি + | জিএনডি | - | - | খোলা | বন্ধ | বন্ধ | খোলা |
|
আদেশ তথ্য
জিজেড-এফএসডাব্লু -2 × 2 বি
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এসএম এম = এমএম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যান্য |
3 = 3 ভি 5 = 5 ভি |
এল = ল্যাচিং এন = নন-ম্যাচিং |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 এক্স = অন্যান্য |
25 = 250um 90 = 900 ম 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যান্য |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যান্য |
0 = কিছুই নয় এক্স = অন্যান্য |
ভিডিও
|
|
