| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-FSW-2x2F |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
চ্যানেল ব্লক করার জন্য ডুয়েল 1x1 অপটিকাল স্যুইচ করা হয়েছে
জিজিহি ফোটোনিকস কোং এর লুপ ডুয়াল 1x1 অপটিকাল স্যুইচস এর অর্থ 2x2 ফুল মেকানিকাল ফাইবার অপটিকাল সুইচ, এটি থ্রু এবং ক্রস অপটিকাল স্টেট সহ।এটি কনফিগারেশন অ্যাড / ড্রপ সলিউশন, চ্যানেল ব্লকিং, wth উচ্চ নির্ভরযোগ্যতা এবং কম অপটিকাল বিকৃতিতে ব্যবহৃত হয়।
|
বৈশিষ্ট্য ব্যর্থ-নিরাপদ লেচিং
তুলনামূলক কম দাম
কম অপটিকাল বিকৃতি ইপোক্সি-মুক্ত অপটিক্যাল পাথ
উচ্চ নির্ভরযোগ্যতা
|
অ্যাপ্লিকেশন চ্যানেল ব্লক করা কনফিগারযোগ্য অ্যাড / ড্রপ
সিস্টেম মনিটরিং
উপকরণ
|
স্পেসিফিকেশন
| পরামিতি | বিশেষ উল্লেখ | ইউনিট |
| অপারেটিং ওয়েভলেন্থ | 1260 ~ 1620 (এসএম) | এনএম |
| সন্নিবেশ ক্ষতি | ≤1.0 | ডিবি |
| তরঙ্গদৈর্ঘ্য নির্ভর লোকসান | ≤0.25 | ডিবি |
| মেরুকরণ নির্ভরতা হ্রাস | ≤0.05 | ডিবি |
| তাপমাত্রা নির্ভরতা হ্রাস | ≤0.20 | ডিবি |
| রিটার্ন লস | এসএম-50 | ডিবি |
| ক্রস টক | এসএম≥৫৫ | ডিবি |
| স্যুইচ সময় | ≤8 | মাইক্রোসফট |
| পুনরাবৃত্তিযোগ্যতা | । ± 0.02 | ডিবি |
| স্থায়িত্ব | ≥107 | বার |
| অপারেটিং ভোল্টেজ | 3 বা 5 | ভি |
| স্যুইচ প্রকার | নন-ম্যাচিং / লেচিং | |
| অপারেটিং তাপমাত্রা | －20 ~ ＋ 70 | ℃ |
| সংগ্রহস্থল তাপমাত্রা | －40 ~ ＋ 85 | ℃ |
| অপটিক্যাল শক্তি | 500 ডলার | মেগাওয়াট |
| মাত্রা | 27.0L × 12.5W × 8.4H | মিমি |
পিনস
| প্রকার | অপটিকাল রুট | বৈদ্যুতিক ড্রাইভ | রাজ্য সেন্সর | ||||||
| পূর্ণ 2 × 2 | পিন 1 | পিন 5 | পিন 6 | পিন 10 | পিন ২-৩ | পিন 3-4 | পিন 7-8 | পিন 8-9 | |
| ল্যাচিং | পি 1-পি 4, পি 2-পি 3 | - | - | জিএনডি | ভি | বন্ধ | খোলা | খোলা | বন্ধ |
| পি 1-পি 3, পি 2-পি 4 | ভি | জিএনডি | - | - | খোলা | বন্ধ | বন্ধ | খোলা | |
| নন-লেচিং | পি 1-পি 4, পি 2-পি 3 | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| পি 1-পি 3, পি 2-পি 4 | ভি | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | |
আদেশ তথ্য
জিজেড-এফএসডাব্লু -2 × 2 এফ
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এসএম এম = এমএম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যান্য |
3 = 3 ভি 5 = 5 ভি |
এল = ল্যাচিং এন = নন-ম্যাচিং |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 এক্স = অন্যান্য |
25 = 250um 90 = 900 ম 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যান্য |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যান্য |
0 = কিছুই নয় এক্স = অন্যান্য |

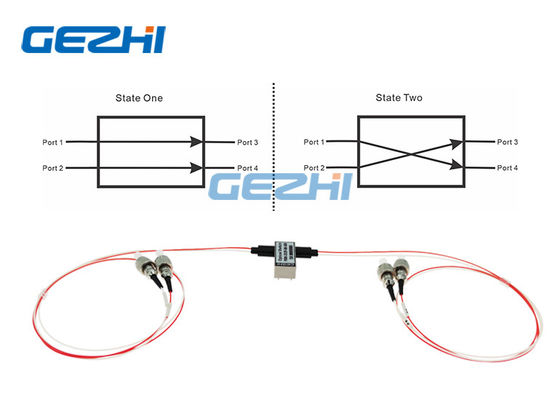

অপটিকাল রুট
যান্ত্রিক অংকন
ভিডিও
|
|
