| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-FSW-D2x2B |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

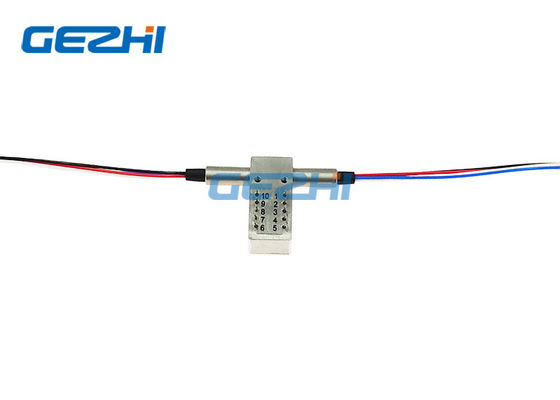

850nm এমএম ডুয়াল 2x2 বাইপাস ফাইবার অপটিকাল স্যুইচ
গেজি ফোটোনিকস কোং, লিমিটেডের ডুয়াল 2x2 বাইপাস ফাইবার অপটিকাল স্যুইচ ইনপুট এবং আউটপুট চ্যানেলের মধ্যে ক্রস-কানেক্ট এবং বাইপাস ফাংশন সরবরাহ করার জন্য ডিজাইন করা হয়েছে।এটি 850nm তরঙ্গদৈর্ঘ্যে কাজ করে।(1260 ~ 1650nm, 780nm এবং কাস্টমাইজড তরঙ্গদৈর্ঘ্য উপলব্ধ It এটি দুর্দান্ত পুনরাবৃত্তিযোগ্যতা, সন্নিবেশ ক্ষতি এবং একটি বিস্তৃত অপারেটিং তাপমাত্রার পরিসীমা সরবরাহ করে।
|
বৈশিষ্ট্য কম সন্নিবেশ ক্ষতি |
অ্যাপ্লিকেশন অপ্রয়োজনীয় স্যুইচিং পুনরায় কনফিগারেশন এবং ফাইবার নেটওয়ার্ক পুনরুদ্ধার |
স্পেসিফিকেশন
| মডেল | ইউনিট | জিজেড-এফএসডাব্লু-ডি 2 এক্স 2 বি | |
| অপারেটিংওয়ে দৈর্ঘ্যের | এনএম | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| তরঙ্গদৈর্ঘ্য | এনএম | 850 এবং 1300 | 1310 এবং 1550 |
| সন্নিবেশ ক্ষতি | ডিবি | প্রকার: 1.0 সর্বোচ্চ: 1.5 | |
| রিটার্ন ক্ষতি | ডিবি | এমএম 30 এসএম 50 | |
| ক্রস টক | ডিবি | এমএম 35 এসএম 55 | |
| পিডিএল | ডিবি | ≤0.05 | |
| ডাব্লুডিএল | ডিবি | ≤0.25 | |
| টিডিএল | ডিবি | ≤0.25 | |
| পুনরাবৃত্তিযোগ্যতা | ডিবি | । ± 0.02 | |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | v | 3.0 বা 5.0 ± 0.5 | |
| অপারেটিং লাইফ | সময় | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| পাওয়ার হ্যান্ডলিং | মেগাওয়াট | 500 ডলার | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ～ + 70 (শিল্প প্রকার উপলব্ধ) | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40। + 85 | |
| ফাইবার রঙ |
পি 1, পি 1 ': কালো পি 2, পি 2': লাল পি 3, পি 3 ': ব্লু পি 4, পি 4': সাদা |
||
| আকার | মিমি | 27.0 × 12 × 8.2 | |
| দ্রষ্টব্য: 1 অপারেটিং তাপমাত্রা এবং এসওপি মধ্যে।সংযোজকগুলি বাদ দিয়ে 2। | |||
জিজেড-ডি 2 এক্স 2 বি-এক্স-এক্সএক্স-এক্সএক্সএক্স-এক্সএক্স-এক্স-এক্সএক্স
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এসএম এম = এমএম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যান্য |
3 = 3 ভি 5 = 5 ভি |
এল = ল্যাচিং এন = নন-ম্যাচিং |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 এক্স = অন্যান্য |
25 = 250um 90 = 900 ম 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যান্য |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যান্য |
0 = কিছুই নয় এক্স = অন্যান্য |

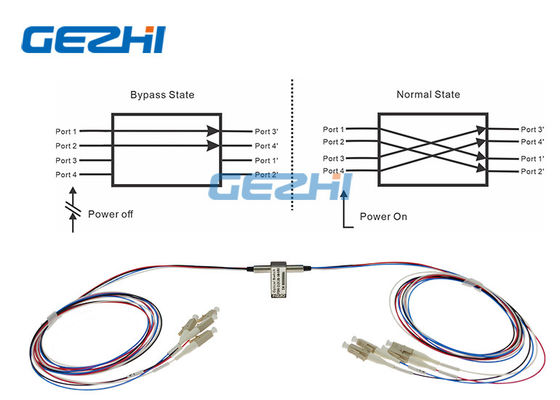

অপটিকাল রুট
পিনস
| প্রকার | রাষ্ট্র | পিন সংজ্ঞা | শক্তি | শর্ত পর্যবেক্ষণ | ||||||
| ডি 2 এক্স 2 বি | ঘ | ৫ | । | 10 | ২-৩ | ২-৩ | 7-8 | 8-9 | ||
| নন-লেচিং | ক | পি 1- পি 3 ' | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| P2-P4 ' | ||||||||||
| খ | পি 1-পি 1 ', পি 2-পি 2' | ভি + | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | |
| P3-P3 ', P4-P4' | ||||||||||
| ল্যাচিং | ক | পি 1- পি 3 ' | - | - | জিএনডি | ভি + | বন্ধ | খোলা | খোলা | বন্ধ |
| P2-P4 ' | ||||||||||
| খ | পি 1-পি 1 ', পি 2-পি 2' | ভি + | জিএনডি | - | - | খোলা | বন্ধ | বন্ধ | খোলা |
|
ভিডিও
|
|
