| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2 পিএম অপটিকাল স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

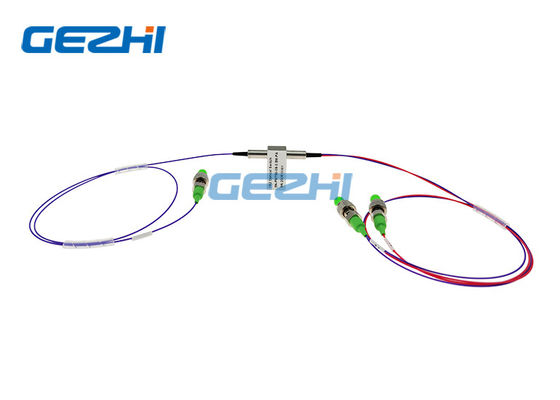

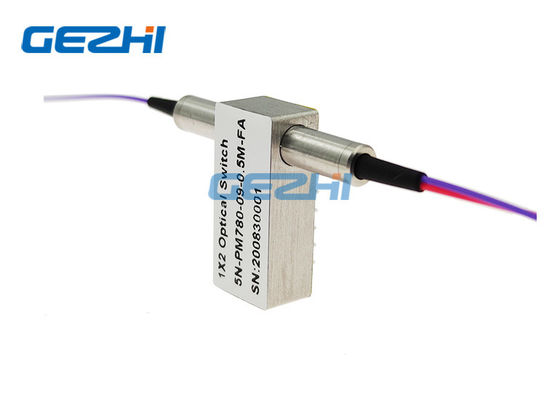

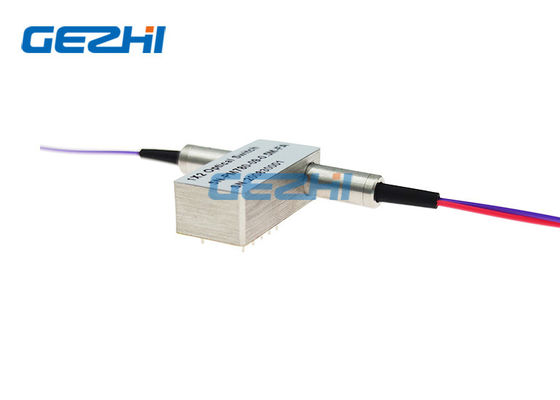

780nm পোলারাইজেশন 1x2 PM ফাইবার অপটিক্যাল সুইচ বজায় রাখা
GEZHI Photonics Co., Ltd-এর PM অপটিক্যাল সুইচ সিরিজের পোলারাইজেশন বজায় রাখা ফাইবার অপটিক সুইচগুলি হল 1X1 পোর্ট এবং 1×2 পোর্ট মাইক্রো অপটিক ডিভাইসগুলি PM পান্ডা ফাইবার দিয়ে তৈরি।এই ডিভাইসগুলি সিগন্যালের মেরুকরণ বজায় রেখে অপটিক্যাল ইনপুটকে দুটি আউটপুটের একটিতে স্যুইচ করতে পারে৷ পিএম অপটিক্যাল সুইচ সিরিজ দ্বি-দিকনির্দেশক অপারেশন সক্ষম করে৷এবং অপটিক্যাল ক্রস, PON নেটওয়ার্ক এবং সংযোগ ব্যবস্থা, অপটিক্যাল ফাইবার রিং সুরক্ষা এবং নেটওয়ার্ক মনিটরের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।বিভিন্ন অ্যাপ্লিকেশনের জন্য, ল্যাচিং এবং নন-ল্যাচিং ভেরিয়েন্ট উপলব্ধ।অপটিক্যাল সুইচ সিরিজটি একটি কম সন্নিবেশ ক্ষতি, বিস্তৃত অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা, উচ্চ বিলুপ্তির অনুপাত এবং চমৎকার স্থিতিশীলতা এবং নির্ভরযোগ্যতা দ্বারা চিহ্নিত করা হয়।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
উচ্চ বিলুপ্তির অনুপাত
প্রশস্ত তরঙ্গদৈর্ঘ্য পরিসীমা
দ্বি-মুখী অপারেশন
চমৎকার স্থায়িত্ব এবং নির্ভরযোগ্যতা
অ্যাপ্লিকেশন
মেরুকরণ অপটিক্যাল সিস্টেম বজায় রাখা
পুনরায় কনফিগারযোগ্য OADM
অপটিক্যাল নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার
অপটিক্যাল ক্রস এবং সংযোগকারী সিস্টেম
ইন্সট্রুমেন্টেশন, টেস্টিং এবং মেজারমেন্ট
স্পেসিফিকেশন
|
পরামিতি |
GZ-FSW-1×2-PM | |||
| অপারেটিং তরঙ্গদৈর্ঘ্য | nm | 780±10 / 850 ±10 | 980±10 /1064±10 | 1310,1480,1550±30 |
| সন্নিবেশ ক্ষতি | dB | প্রকার:1.2 সর্বোচ্চ:1.5 | প্রকার:1.0 সর্বোচ্চ:1.2 | প্রকার:0.6 সর্বোচ্চ:1.0 |
| রিটার্ন লস | dB | ≥40 | ≥50 | ≥55 |
| ক্রসস্টল্ক | dB | ≥40 | ≥55 | ≥55 |
| পুনরাবৃত্তিযোগ্যতা | dB | ≤±0.02 | ||
|
পাওয়ার সাপ্লাই |
ভি | 3.0 বা 5.0 | ||
| আজীবন | সময় | ≥107 | ||
| সময় পরিবর্তন করুন | মাইক্রোসফট | ≤8 | ||
| ট্রান্সমিশন পাওয়ার | mW | ≤500 | ||
| অপারেটিং তাপমাত্রা | ℃ | -20~+70 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 | ||
| মাত্রা | মিমি | (L)27×(W)12.0×(H)8.2 | ||
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ.

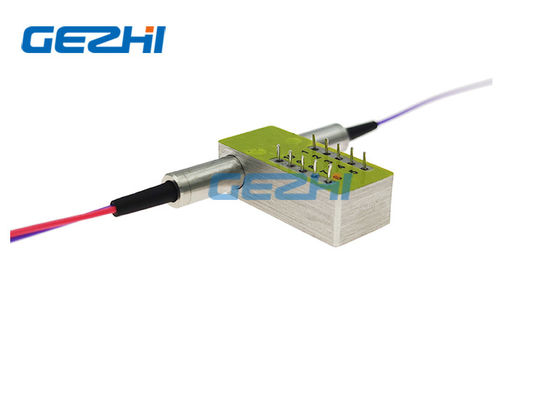

পিন
| টাইপ | পিন | বৈদ্যুতিক ড্রাইভ | স্ট্যাটাস সেন্সর | ||||||
| 1×2 | চ্যানেল | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| ল্যাচিং | P1-P2 | -- | -- | জিএনডি | ভি+ | বন্ধ | খোলা | খোলা | বন্ধ |
| P1-P3 | ভি+ | জিএনডি | -- | -- | খোলা | বন্ধ | বন্ধ | খোলা | |
| নন-ল্যাচিং | P1-P2 | -- | -- | -- | -- | বন্ধ | খোলা | খোলা | বন্ধ |
| P1-P3 | ভি+ | -- | -- | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | |
অপটিক্যাল রুট
| স্ট্যাটাস ওয়ান | স্ট্যাটাস টু |
|
|
|
1x2 অপটিক্যাল সুইচ অর্ডার তথ্য
GZ-FSW-1x2-xx-xxx-xx-x-xx
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরন | নিয়ন্ত্রণ মডেল | ফাইবার টাইপ | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=অন্যান্য |
3=3V 5=5V |
L=লাচিং N=নন- ল্যাচিং |
PM=PM ফাইবার X=অন্যান্য |
25=250um 90=900um X=অন্যান্য |
1=1মি 2 = 1.5 মি X=অন্যান্য |
00=কোনও নয় FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=অন্যান্য |
ভিডিও
|
