| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-FSW-2x2F |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

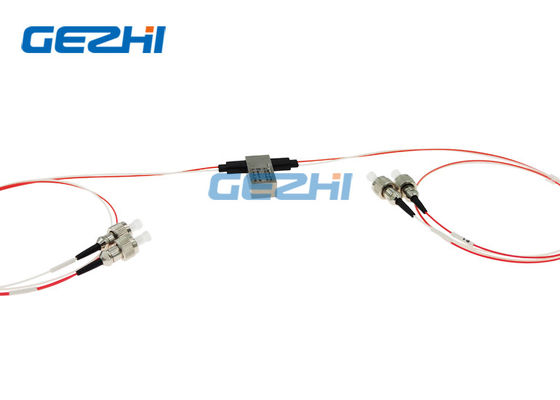

1310 / 1550nm ফুল 2 × 2 এস এম ফাইবার অপটিকাল স্যুইচ দ্বি নির্দেশমূলক
জিজিহি ফোটোনিকস কোং এর লিমিটেড 2x2F অপটিকাল স্যুইচগুলি একটি নির্বাচিত আউটপুট ফাইবারে ইনকামিং অপটিক্যাল সিগন্যালটিকে পুনর্নির্দেশের মাধ্যমে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি চ্যানেল ব্লকিং, কনফিগারেশনটিতে কম অপটিকাল বিকৃতি এবং উচ্চ নির্ভরযোগ্যতার সাথে সমাধান / ড্রপ সমাধানে ব্যবহৃত হয়।এই 2x2 দ্বি নির্দেশামূলক অপটিক্যাল সুইচগুলি, যার মাধ্যমে দুটি ইনপুট এবং দুটি আউটপুট রয়েছে থ্রো এবং ক্রস অপটিকাল স্ট্যাটাস।
|
বৈশিষ্ট্য
|
অ্যাপ্লিকেশন
|
স্পেসিফিকেশন
| পরামিতি | বিশেষ উল্লেখ | ইউনিট |
| অপারেটিং ওয়েভলেন্থ | 1260 ~ 1650 (এসএম) | এনএম |
| সন্নিবেশ ক্ষতি | ≤1.0 | ডিবি |
| তরঙ্গদৈর্ঘ্য নির্ভর লোকসান | ≤0.25 | ডিবি |
| মেরুকরণ নির্ভরতা হ্রাস oss | ≤0.05 | ডিবি |
| তাপমাত্রা নির্ভরতা হ্রাস | ≤0.20 | ডিবি |
| রিটার্ন লস | এসএম-50 | ডিবি |
| ক্রস টক | এসএম≥৫৫ | ডিবি |
| স্যুইচ সময় | ≤8 | মাইক্রোসফট |
| পুনরাবৃত্তিযোগ্যতা | । ± 0.02 | ডিবি |
| স্থায়িত্ব | ≥107 | বার |
| অপারেটিং ভোল্টেজ | 3 বা 5 | ভি |
| স্যুইচ প্রকার | নন-ম্যাচিং / লেচিং | |
| অপারেটিং তাপমাত্রা | －20 ~ ＋ 70 | ℃ |
| সংগ্রহস্থল তাপমাত্রা | －40 ~ ＋ 85 | ℃ |
| অপটিক্যাল শক্তি | 500 ডলার | মেগাওয়াট |
| মাত্রা | 27.0L × 12.5W × 8.4H | মিমি |

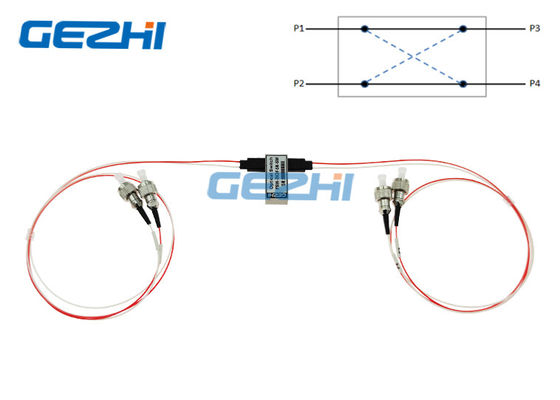

অপটিকাল রুট

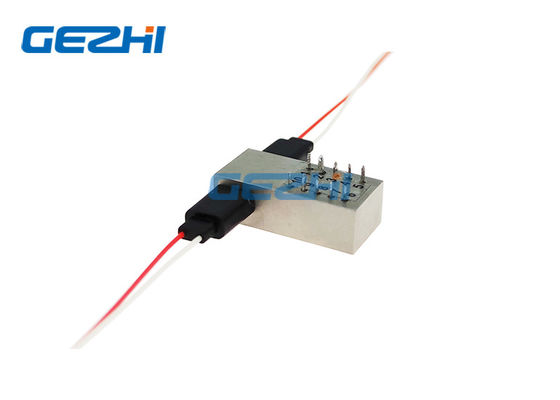

পিনস
| প্রকার | অপটিকাল রুট | বৈদ্যুতিক ড্রাইভ | রাজ্য সেন্সর | ||||||
| পূর্ণ 2 × 2 | পিন 1 | পিন 5 | পিন 6 | পিন 10 | পিন ২-৩ | পিন 3-4 | পিন 7-8 | পিন 8-9 | |
| ল্যাচিং | পি 1-পি 4, পি 2-পি 3 | - | - | জিএনডি | ভি | বন্ধ | খোলা | খোলা | বন্ধ |
| পি 1-পি 3, পি 2-পি 4 | ভি | জিএনডি | - | - | খোলা | বন্ধ | বন্ধ | খোলা | |
| নন-লেচিং | পি 1-পি 4, পি 2-পি 3 | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| পি 1-পি 3, পি 2-পি 4 | ভি | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ |
খোলা
|
|
তথ্য বিন্যাস
জিজেড-এফএসডাব্লু -2 × 2 এফ
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এসএম এম = এমএম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যান্য |
3 = 3 ভি 5 = 5 ভি |
এল = ল্যাচিং এন = নন-ম্যাচিং |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 এক্স = অন্যান্য |
25 = 250um 90 = 900 ম 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যান্য |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যান্য |
0 = কিছুই নয় এক্স = অন্যান্য |
যান্ত্রিক অংকন
জিজিহি ফোটোনিকস কোং, লিমিটেড এমন একটি কারখানা যা মূলত DWDM, AWG DWDM মডিউল, CWDM, ফিল্টার ডাব্লুডিএম, মেকানিকাল অপটিকাল সুইচ যেমন 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 এবং 1xN মাল্টি চ্যানেল অপটিকাল স্যুইচ, অপটিক্যাল উত্পাদন করে স্যুইচ সরঞ্জাম, এমইএমএস অপটিকাল সুইচ, এমইএম ভিওএ, অপটিকাল প্যাচ কর্ড ইত্যাদি
