| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-FSW-1x1 |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

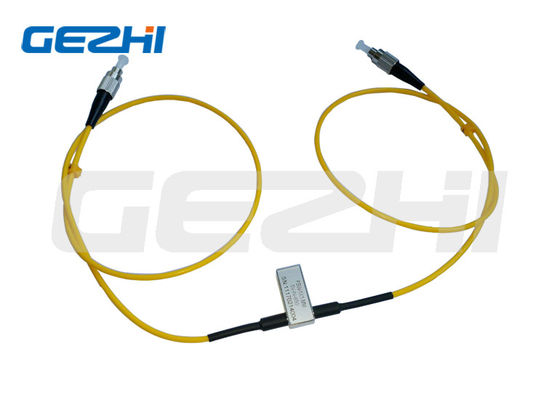

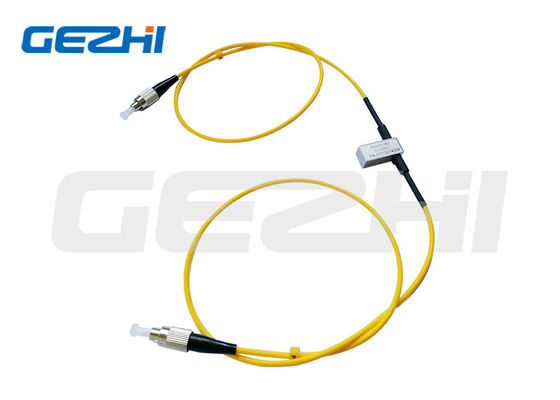

1x1 একক মেরু একক নিক্ষেপ অপটিক্যাল কাটা বন্ধ সুইচ
GEZHI এর 1x1 অপটিক্যাল কাট অফ সুইচটি অপটিক্যাল ফাইবার যোগাযোগ নেটওয়ার্ক এবং পরিমাপ যন্ত্রগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।1x1 অপটিক্যাল কাট অফ সুইচ দুটি পোর্ট নিয়ে গঠিত যা একটি ফাইবার অপটিক ট্রান্সমিশন লাইনে বেছে বেছে ট্রান্সমিট, রিডাইরেক্ট বা অপটিক্যাল পাওয়ার ব্লক করে।
দ্য 1x1 অপটিক্যাল কাট অফ সুইচ দুটি রাজ্যের মধ্যে নির্বাচন বা পরিবর্তন করার জন্য সক্রিয়।ফলস্বরূপ, এটি অপটিক্যাল সুইচ চালানোর জন্য কম বৈদ্যুতিক শক্তি খরচ করে।
বৈশিষ্ট্য
একক মোড বা মাল্টিমোড optionচ্ছিক
বিস্তৃত অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা
সিম-সীল প্যাকেজ
ব্যর্থ-নিরাপদ ল্যাচিং এবং নন-ল্যাচিং
কম অপটিক্যাল বিকৃতি
কম সন্নিবেশ ক্ষতি
অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য
সংক্ষিপ্ত সুইচিং সময়
কমপ্যাক্ট ডিজাইন, ক্ষুদ্র আকার
অপটিক্যাল পাথে ইপক্সি-মুক্ত
অ্যাপ্লিকেশন
নেটওয়ার্ক সুইচিং
গবেষণাগারে R&D
চ্যানেল ব্লক করা
মডিউল এবং সিস্টেম ইন্টিগ্রেশন
যন্ত্র, পরীক্ষা এবং পরিমাপ
ফাইবার সেন্সর
মেট্রোপলিটন এরিয়া নেটওয়ার্ক
সিস্টেম মনিটরিং
নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার
স্পেসিফিকেশন
| পরামিতি | GZ-FSW-1 1 | ||
| তরঙ্গদৈর্ঘ্য পরিসীমা | এনএম | 850 ± 40/1300 40 | 1260 ～ 1650 |
| অপারেটিং দৈর্ঘ্য | এনএম | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডিবি | টাইপ: 0.5 সর্বোচ্চ: 0.8 | টাইপ: 0.5 সর্বোচ্চ: 0.8 |
| রিটার্ন লস | ডিবি | MM≥30 SM≥50 | |
| ক্রসস্টলক | ডিবি | MM≥65 SM≥75 | |
| পিডিএল | ডিবি | -0.05 | |
| WDL | ডিবি | -0.25 | |
| টিডিএল | ডিবি | -0.25 | |
| পুনরাবৃত্তিযোগ্যতা | ডিবি | ± 0.02 | |
| পাওয়ার সাপ্লাই | v | 3.0 বা 5.0 | |
| আজীবন | বার | -107 | |
| সময় পাল্টান | মাইক্রোসফট | ≤8 | |
| ট্রান্সমিশন পাওয়ার | mW | ≤৫০০ | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ～+70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ～+85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (L) 27.0 × (W) 12.0 × (H) 8.2 | |
আদেশ তথ্য
GZ-FSW-1x2-x-xx-xxx-xx-xx
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজ প্রকার | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এসএম এম = এমএম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550 এনএম এক্স = অন্যান্য |
3 = 3V 5 = 5V |
এল = Latching N = অ- Latching |
5 = 50/125 6 = 62.5/125 9 = 9/125 এক্স = অন্যান্য |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যান্য |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যান্য |
0 = কোনটি নয় 1 = এফসি/পিসি 2 = FC/APC 3 = এসসি/পিসি 4 = এসসি/এপিসি 5 = ST/PC 6 = ST/APC 7 = এলসি/পিসি 8 = এলসি/এপিসি |
পিন
| প্রকার | পিন | বৈদ্যুতিক ড্রাইভ | স্ট্যাটাস সেন্সর | ||||||
| 1 × 1 | পিন 1 | পিন 5 | পিন 6 | পিন 10 | 2-3 পিন | পিন 3-4 | পিন 7-8 | পিন 8-9 | |
| ল্যাচিং | পি 1-পি 2 | - | - | GND | ভি+ | বন্ধ | খোলা | খোলা | বন্ধ |
| হালকা বন্ধ | ভি+ | GND | - | - | খোলা | বন্ধ | বন্ধ | খোলা | |
| অ-ল্যাচিং | পি 1-পি 2 | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| হালকা বন্ধ | ভি+ | - | - | GND | খোলা | বন্ধ | বন্ধ | খোলা | |
অপটিক্যাল রুট
| স্ট্যাটাস ওয়ান | অবস্থা দুই |
|
|
মাত্রা
ভিডিও
|
|
