| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | দ্বৈত 1x2 অপটিকাল স্যুইচ |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

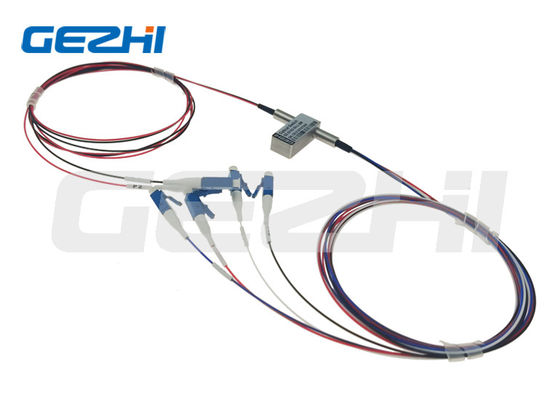

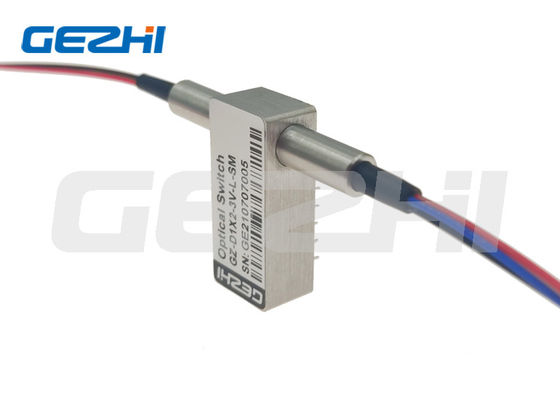

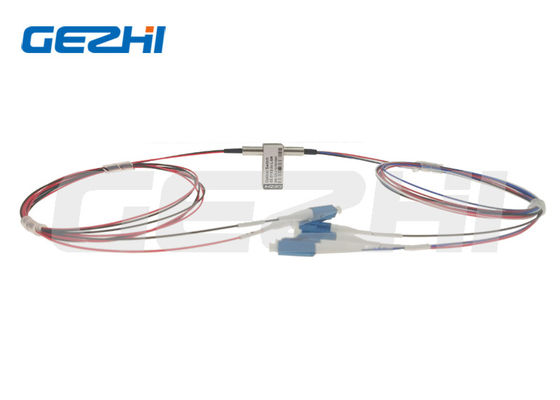

ডুয়াল রিলে সুইচ D1x2 মেকানিক্যাল অপটিক্যাল সুইচ ডাবল পোল ডবল থ্রো
GEZHI দ্বৈত 1x2 অপটিক্যাল সুইচগুলি ছয়টি ফাইবার দ্বারা কনফিগার করা হয় এবং দুটি রাজ্যকে 2x4 ফাইবার অপটিক্যাল সুইচও বলা হয়।এটি এলসি/ইউপিসি সংযোগকারী এবং নন-ল্যাচ্ড টাইপের সাথে সংযুক্ত।GEZHI ডুপ্লেক্স 1x2 অপটো-মেকানিক্যাল সুইচ একটি নির্বাচিত আউটপুট ফাইবারের মধ্যে একটি ইনকামিং অপটিক্যাল সিগন্যালকে পুনirectনির্দেশ করে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।D1x2 যান্ত্রিক অপটিক্যাল সুইচগুলি ল্যাবরেটরি, মেট্রোপলিটন এরিয়া নেটওয়ার্ক এবং কনফিগারযোগ্য OADM- এ R&D- এ প্রয়োগ।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা
দীর্ঘ জীবনকাল
উচ্চ স্থায়িত্ব, উচ্চ নির্ভরযোগ্যতা
অপটিক্যাল পাথে ইপক্সি-মুক্ত
অ্যাপ্লিকেশন
সিস্টেম মনিটরিং
কনফিগারযোগ্য OADM
গবেষণাগারে R&D
ম্যান (মেট্রোপলিটন এরিয়া নেটওয়ার্ক)
স্পেসিফিকেশন
| মডেল | ইউনিট | GZ-FSW-D1x2 | |
| অপারেটিং তরঙ্গদৈর্ঘ্য | এনএম | 850 ± 40/1300 40 | 1260 ～ 1620 |
| তরঙ্গদৈর্ঘ্য | এনএম | 850 এবং 1300 | 1310 এবং 1550 |
| সন্নিবেশ ক্ষতি | ডিবি | টাইপ: 0.7 সর্বোচ্চ: 1.0 | |
| ফেরত ক্ষতি | ডিবি | MM≥30 SM≥50 | |
| ক্রস টক | ডিবি | MM≥35 SM≥55 | |
| পিডিএল | ডিবি | -0.05 | |
| WDL | ডিবি | -0.25 | |
| পুনরাবৃত্তিযোগ্যতা | ডিবি | ± 0.02 | |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | v | 3.0 বা 5.0 ± 0.5 | |
| অপারেটিং জীবন | সময় | -107 | |
| সময় পাল্টান | মাইক্রোসফট | ≤8 | |
| পাওয়ার হ্যান্ডলিং | mW | ≤৫০০ | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ～+70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ～+85 | |
| সাইজ | মিমি | 27.0 × 12 × 8.2 | |
| দ্রষ্টব্য: 1 অপারেটিং তাপমাত্রা এবং SOP এর মধ্যে।2 সংযোগকারী বাদে। | |||
কাস্টমাইজেশন পাওয়া যায়।
দ্বৈত 1x2 অপটিক্যাল সুইচ অর্ডারের তথ্য
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজ প্রকার | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এসএম এম = এমএম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550 এনএম এক্স = অন্যান্য |
3 = 3V 5 = 5V |
এল = Latching N = অ- Latching |
5 = 50/125 6 = 62.5/125 9 = 9/125 এক্স = অন্যান্য |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যান্য |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যান্য |
00 = কোনটি নয় FP = FC/PC FA = FC/APC এসপি = এসসি/পিসি এসএ = এসসি/এপিসি STP = ST/PC STA = ST/APC এলপি = এলসি/পিসি এলএ = এলপি/এপিসি এক্স = অন্যান্য |
অপটিক্যাল রুট
পিন
| প্রকার | রাষ্ট্র | পিন সংজ্ঞা | ক্ষমতা | শর্ত পর্যবেক্ষণ | ||||||
| D1x2 | ঘ | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| অ-ল্যাচিং | ক | P1- P3 ', P2-P4' | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| খ | P1-P1 ', P2-P2' | ভি+ | - | - | GND | খোলা | বন্ধ | বন্ধ | খোলা | |
| ল্যাচিং | ক | P1- P3 ', P2-P4' | - | - | GND | ভি+ | বন্ধ | খোলা | খোলা | বন্ধ |
| খ | P1-P1 ', P2-P2' | ভি+ | GND | - | - | খোলা | বন্ধ | বন্ধ | খোলা | |
