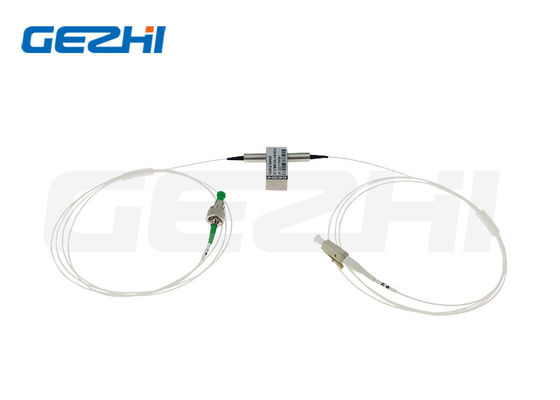

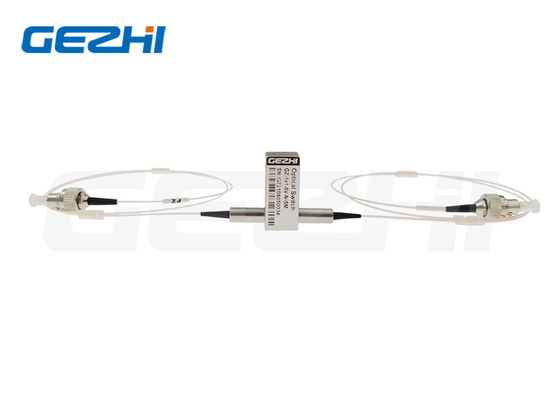

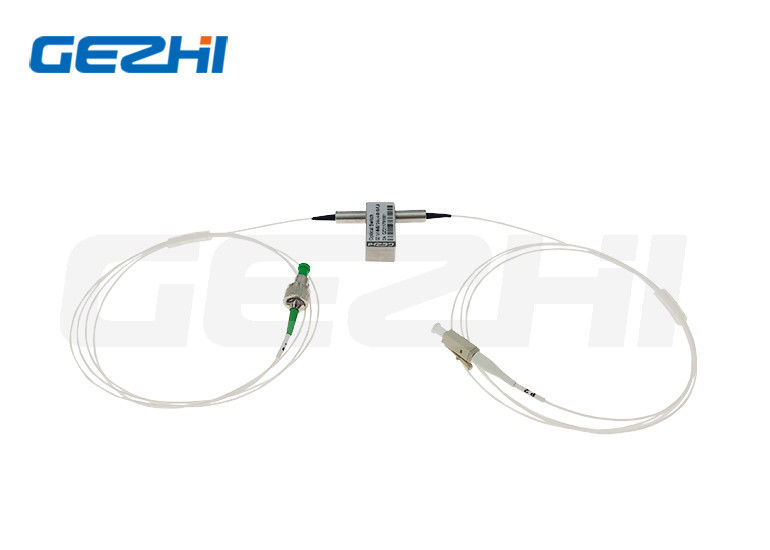

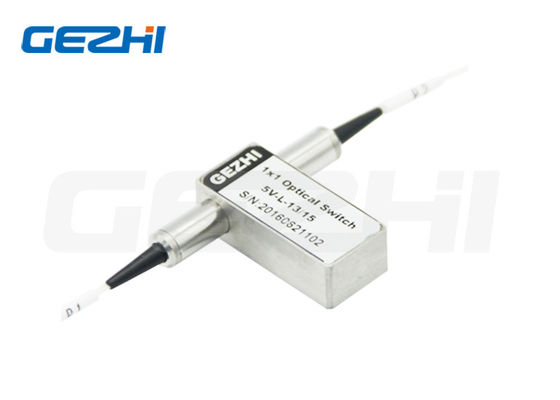

1310nm ল্যাচিং মেকানিক্যাল অপটিক্যাল সুইচ 500mW ফাইবার অপটিক চ্যানেল ব্লকিংয়ের জন্য

1310nm ল্যাচিং মেকানিক্যাল অপটিক্যাল সুইচ 500mW ফাইবার অপটিক চ্যানেল ব্লকিংয়ের জন্য

ব্র্যান্ড নাম:	GEZHI or OEM
মডেল নম্বর:	GZ-1x1-13/15
MOQ.:	1 পিসি
মূল্য:	US$18-US$25
বিতরণ সময়:	2-7 কাজের দিন
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE RoHS,ISO9001

পণ্যের নাম:

1x1 অপটিক্যাল সুইচ

তরঙ্গদৈর্ঘ্য:

1310/1550nm

বৈশিষ্ট্য:

উচ্চ নির্ভরযোগ্যতা

কন্ট্রোল টাইপ:

নন-ল্যাচিং

ভোল্টেজ:

5V বা 3V

সংযোগকারী:

FC/UPC বা কাস্টমাইজড

প্যাকেজিং বিবরণ:

প্লাস্টিকের বাক্সের সাথে একটি ফোমে 2 পিসি

যোগানের ক্ষমতা:

প্রতি মাসে 50000pcs

বিশেষভাবে তুলে ধরা:

ব্লকড ল্যাচিং মেকানিক্যাল অপটিক্যাল সুইচ

LC UPC মেকানিক্যাল অপটিক্যাল সুইচ

500mW ইথারনেট ফাইবার সুইচ

পণ্যের বর্ণনা

ব্লকড ল্যাচিং মেকানিক্যাল অপটিক্যাল সুইচ

1x1 অপ্টো-মেকানিক্যাল বাই-ডিরেকশনাল ফাইবার অপটিক সুইচ 1310nm তরঙ্গদৈর্ঘ্য, LC কানেক্টর, UPC/APC ইন্টারফেস, 3V/5V অপারেশন এবং 500mW অপটিক্যাল পাওয়ার রেটিং সহ।

পণ্যের সংক্ষিপ্ত বিবরণ

গেজি 1x1 অপ্টো-মেকানিক্যাল বাই-ডিরেকশনাল ফাইবার অপটিক সুইচ অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে। এটি একটি অপ্টো-মেকানিক্যাল কনফিগারেশন ব্যবহার করে ইনকামিং অপটিক্যাল সিগন্যালগুলিকে আউটপুট ফাইবারগুলিতে পুনঃনির্দেশিত করে, যা বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় হয়। সুইচটিতে সমন্বিত বৈদ্যুতিক পজিশন সেন্সর রয়েছে এবং এটি পাতলা ফিল্ম ফিল্টার প্রযুক্তি ব্যবহার করে শক্তিশালী আলোক পথ পরিবর্তন করে।

এই উদ্ভাবনী নকশাটি উচ্চ নির্ভরযোগ্যতা এবং কম উৎপাদন খরচ সহ একটি সরলীকৃত প্ল্যাটফর্ম কনফিগারেশন সরবরাহ করে, যা অভূতপূর্ব স্থিতিশীলতা প্রদানের সময় চলমান অংশের পজিশন সংবেদনশীলতা উল্লেখযোগ্যভাবে হ্রাস করে।

অপটিক্যাল রুট কনফিগারেশন

মেকানিক্যাল ড্রয়িং

মূল বৈশিষ্ট্য

ফেইল-সেফ ল্যাচিং অপারেশন
প্রতিযোগিতামূলক কম খরচের সমাধান
ন্যূনতম অপটিক্যাল বিকৃতি
ইপোক্সি-মুক্ত অপটিক্যাল পাথ ডিজাইন
উচ্চ নির্ভরযোগ্যতা কর্মক্ষমতা

অ্যাপ্লিকেশন

চ্যানেল ব্লকিং সিস্টেম
কনফিগারেবল অ্যাড/ড্রপ মডিউল
নেটওয়ার্ক সিস্টেম মনিটরিং
পরীক্ষা এবং পরিমাপ যন্ত্র

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন	ইউনিট
অপারেটিং তরঙ্গদৈর্ঘ্য	1260~1620 (SM)	nm
ইনসার্শন লস	≤1.0	dB
তরঙ্গদৈর্ঘ্য নির্ভর লস	≤0.25	dB
পোলারাইজেশন নির্ভর লস	≤0.05	dB
তাপমাত্রা নির্ভর লস	≤0.20	dB
রিটার্ন লস	SM≥50	dB
ক্রস টক	SM≥55	dB
সুইচ টাইম	≤8	ms
পুনরাবৃত্তি	≤±0.02	dB
স্থায়িত্ব	≥10⁷	বার
অপারেটিং ভোল্টেজ	3 বা 5	V
সুইচ টাইপ	নন-ল্যাচিং/ল্যাচিং
অপারেটিং তাপমাত্রা	－20~＋70	℃
স্টোরেজ তাপমাত্রা	－40~＋85	℃
অপটিক্যাল পাওয়ার	≤500	mW
মাত্রা	27.0L12.5W8.4H	mm

পিন কনফিগারেশন

টাইপ	অপটিক্যাল রুট	ইলেকট্রিক ড্রাইভ	স্টেট সেন্সর
নন-ল্যাচিং	কাট	পিন 5	পিন 6
নন-ল্যাচিং	P1-P2	V＋	ওপেন/ক্লোজ
ল্যাচিং	কাট	GND	ওপেন/ক্লোজ
ল্যাচিং	P1-P2	V＋ GND	ওপেন/ক্লোজ

অর্ডারিং তথ্য

মডেল: GZ-1*1-13/15

মোড	তরঙ্গদৈর্ঘ্য	ভোল্টেজ টাইপ	কন্ট্রোল মডেল	ফাইবার টাইপ	ফাইবার ডায়ামিটার	ফাইবার দৈর্ঘ্য	কানেক্টর
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=অন্যান্য	3=3V 5=5V	L=ল্যাচিং N=নন-ল্যাচিং	5=50/125 6=62.5/125 9=9/125 X=অন্যান্য	25=250um 90=900um 20=2.0mm 30=3.0mm X=অন্যান্য	1=1m 2=1.5m X=অন্যান্য	0=কোনটিই নয় FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=অন্যান্য
