| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-1x1-13/15 |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

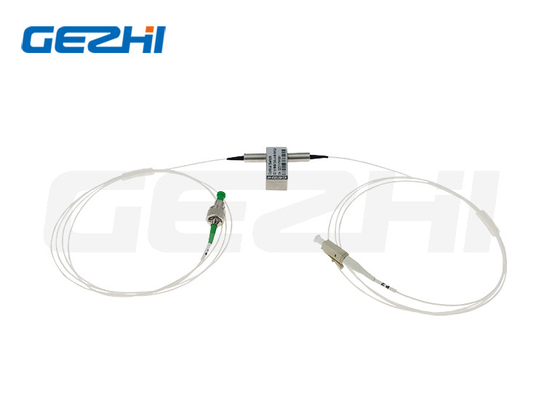

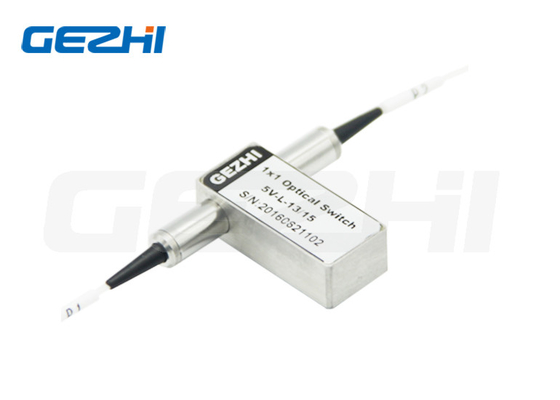

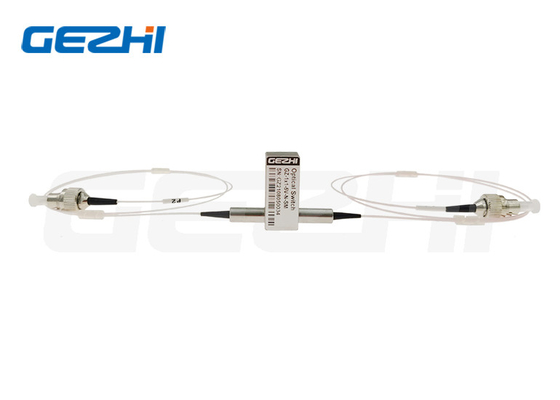

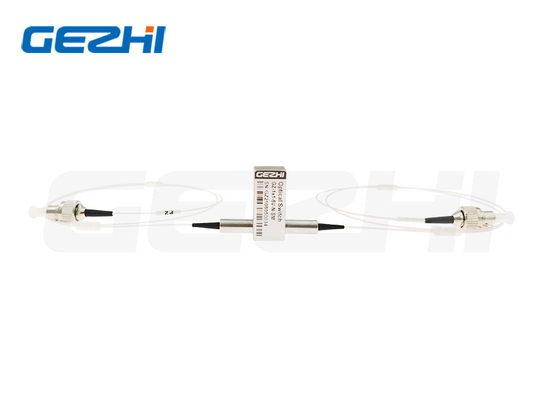

ব্লকড ল্যাচিং মেকানিক্যাল অপটিক্যাল সুইচ 1310nm LC UPC APC 3V 5V 500mW
1x1 অপটিক্যাল সুইচ
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch 1 ইনকামিং অপটিক্যাল সিগন্যালকে 1 আউটপুট ফাইবারে পুনর্নির্দেশ করে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি একটি অপটো-মেকানিক্যাল কনফিগারেশন ব্যবহার করে অর্জন করা হয় এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ সংকেত মাধ্যমে সক্রিয় করা হয়স্যুইচটিতে ইলেকট্রিক অবস্থান সেন্সর রয়েছে।
পাতলা ফিল্ম ফিল্টার প্রযুক্তির উপর ভিত্তি করে যা হালকা প্যাচ পরিবর্তন করার একটি শক্তিশালী পদ্ধতি প্রদান করে,এই সিরিজের পণ্যগুলির একটি ব্যাপকভাবে সরলীকৃত প্ল্যাটফর্ম কনফিগারেশন রয়েছে যা উচ্চ নির্ভরযোগ্যতা এবং কম উত্পাদন ব্যয় সরবরাহ করেএই অভিনব নকশা উল্লেখযোগ্যভাবে চলন্ত অংশ অবস্থান সংবেদনশীলতা হ্রাস, অভূতপূর্ব উচ্চ স্থিতিশীলতা পাশাপাশি একটি অতুলনীয় কম খরচ প্রস্তাব।
অপটিক্যাল রুট
যান্ত্রিক অঙ্কন
বৈশিষ্ট্য
চ্যানেল ব্লকিং
স্পেসিফিকেশন
| পরামিতি | বিশেষ উল্লেখ | ইউনিট |
| অপারেটিং তরঙ্গদৈর্ঘ্য | ১২৬০-১৬২০ (SM) | এনএম |
| সন্নিবেশ হ্রাস | ≤ ১।0 | ডিবি |
| তরঙ্গদৈর্ঘ্যের উপর নির্ভরশীল ক্ষতি | ≤০25 | ডিবি |
| পোলারাইজেশনের উপর নির্ভরশীল ক্ষতি | ≤০05 | ডিবি |
| তাপমাত্রার উপর নির্ভরশীল ক্ষতি | ≤০20 | ডিবি |
| রিটার্ন লস | SM≥50 | ডিবি |
| ক্রস টক | SM≥55 | ডিবি |
| সময় পরিবর্তন করুন | ≤8 | এম এস |
| পুনরাবৃত্তিযোগ্য | ≤±০02 | ডিবি |
| স্থায়িত্ব | ≥107 | সময় |
| অপারেটিং ভোল্টেজ | ৩ অথবা ৫ | V |
| সুইচ টাইপ | লকিং-বিহীন/লকিং | |
| অপারেটিং তাপমাত্রা | -২০ ~ +৭০ | °C |
| সংরক্ষণ তাপমাত্রা | -৪০~+৮৫ | °C |
| অপটিক্যাল পাওয়ার | ≤৫০০ | এম ডাব্লু |
| মাত্রা | 27.0L×12.5W×8.4H | মিমি |

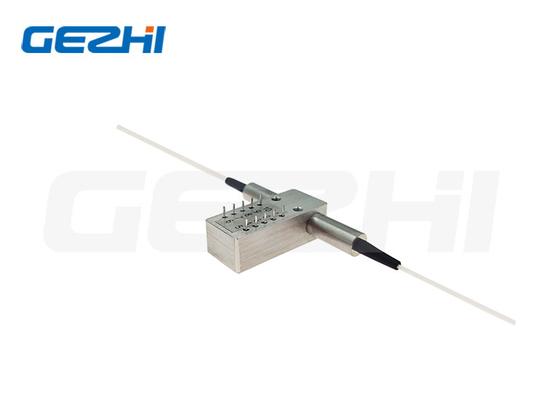

পিন
| প্রকার | অপটিক্যাল রুট | বৈদ্যুতিক ড্রাইভ | স্টেট সেন্সর | ||||||
| ১x১ | পিন ১ | পিন ৫ | পিন ৬ | পিন ১০ | পিন ২-৩ | পিন ৩-৪ | পিন ৭-৮ | পিন ৮-৯ | |
| লকিং না করা | CUT | -- | -- | -- | -- | বন্ধ করুন | খোলা | খোলা | বন্ধ করুন |
| পি১-পি২ | ভি+ | -- | -- | জিএনডি | খোলা | বন্ধ করুন | বন্ধ করুন | খোলা | |
| লকিং | CUT | -- | -- | জিএনডি | -- | বন্ধ করুন | খোলা | খোলা | বন্ধ করুন |
| পি১-পি২ | ভি+ | জিএনডি | -- | -- | খোলা | বন্ধ করুন | বন্ধ করুন | খোলা | |
অর্ডার তথ্য
GZ-1×1-13/15
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরন | নিয়ন্ত্রণ মডেল | ফাইবারের ধরন | ফাইবার ব্যাসার্ধ | ফাইবারের দৈর্ঘ্য | সংযোগকারী |
| S=SM এম=এমএম |
85=850nm ১৩=১৩১০nm 15=1550nm 13/15=1310/1550nm এক্স=অন্যান্য |
৩=৩ ভোল্ট ৫=৫ ভোল্ট |
L=ল্যাচিং N=নন-ল্যাকিং |
5=50/125 ৬=৬২.৫/১২৫ ৯=৯/১২৫ এক্স=অন্যান্য |
25=250um ৯০=৯০০ মি 20=2.0 মিমি 30=3.0 মিমি এক্স=অন্যান্য |
১=১ মি ২=১.৫ মি এক্স=অন্যান্য |
0=না এক্স=অন্যান্য |
