| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-1x2-13/15 |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

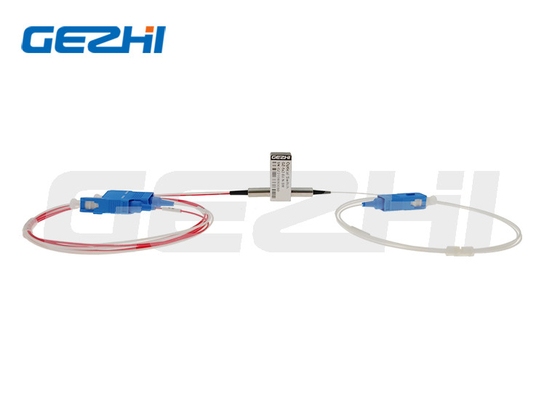

1x2 অপটিক্যাল সুইচ
গেঝি অপটিক্যাল সুইচ ,এটি চমৎকার যান্ত্রিক এবং অপটিক্যাল পারফরম্যান্সের বৈশিষ্ট্য এবং 1x1, 1x2, 2x2 বাইপাস, 2x2, ডুয়াল 1x2, ডুয়াল 2x2 বাইপাস, ডুয়াল 2x2 এর বিভিন্ন সুইচ কনফিগারেশনকে একই রকম কমপ্যাক্ট প্যাকেজে একত্রিত করে।এটি OADM, OXC, সিস্টেম পর্যবেক্ষণ এবং সুরক্ষার জন্য একটি আদর্শ উপাদান।কমপ্যাক্ট প্যাকেজ সহ, এটি একটি উচ্চ ঘনত্বের অপটিক্যাল যোগাযোগ ব্যবস্থায় একীভূত করা সহজ হতে পারে।
|
বৈশিষ্ট্য ব্যর্থ-নিরাপদ ল্যাচিং
তুলনাহীন কম খরচে
কম অপটিক্যাল বিকৃতি ইপোক্সি-মুক্ত অপটিক্যাল পাথ
উচ্চ নির্ভরযোগ্যতা
|
অ্যাপ্লিকেশন চ্যানেল ব্লকিং কনফিগারযোগ্য যোগ/ড্রপ
সিস্টেম মনিটরিং
ইন্সট্রুমেন্টেশন
|
স্পেসিফিকেশন
| পরামিতি | স্পেসিফিকেশন | ইউনিট |
| অপারেটিং তরঙ্গদৈর্ঘ্য | 1260~1620(SM) | nm |
| সন্নিবেশ ক্ষতি | ≤1.0 | dB |
| তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি | ≤0.25 | dB |
| মেরুকরণ নির্ভরশীল ক্ষতি | ≤0.05 | dB |
| তাপমাত্রা নির্ভরশীল ক্ষতি | ≤0.20 | dB |
| রিটার্ন লস | SM≥50 | dB |
| ক্রস টক | SM≥55 | dB |
| সময় পরিবর্তন করুন | ≤8 | মাইক্রোসফট |
| পুনরাবৃত্তিযোগ্যতা | ≤±0.02 | dB |
| স্থায়িত্ব | ≥107 | বার |
| অপারেটিং ভোল্টেজ | 3 বা 5 | ভি |
| সুইচ টাইপ | নন-ল্যাচিং/ল্যাচিং | |
| অপারেটিং তাপমাত্রা | -20~ 70 | ℃ |
| সংগ্রহস্থল তাপমাত্রা | -40~ 85 | ℃ |
| অপটিক্যাল পাওয়ার | ≤500 | mW |
| মাত্রা | 27.0L×12.5W×8.4H | মিমি |
পিন
| টাইপ | পিন | বৈদ্যুতিক ড্রাইভ | স্ট্যাটাস সেন্সর | ||||||
| 1×2 | চ্যানেল | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| ল্যাচিং | P1-P2 | -- | -- | জিএনডি | ভি+ | বন্ধ | খোলা | খোলা | বন্ধ |
| P1-P3 | ভি+ | জিএনডি | -- | -- | খোলা | বন্ধ | বন্ধ | খোলা | |
| নন-ল্যাচিং | P1-P2 | -- | -- | -- | -- | বন্ধ | খোলা | খোলা | বন্ধ |
| P1-P3 | ভি+ | -- | -- | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা |
|
1x2 অপটিক্যাল সুইচ অর্ডার তথ্য
GZ-FSW-1x2-xx-xxx-xx-x-xx
আদেশ তথ্য
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরন | নিয়ন্ত্রণ মডেল | ফাইবার টাইপ | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=অন্যান্য |
3=3V 5=5V |
L=লাচিং N=নন- ল্যাচিং |
5=50/125 ৬=৬২.৫/১২৫ 9=9/125 X=অন্যান্য |
25=250um 90=900um 20=2.0 মিমি 30 = 3.0 মিমি X=অন্যান্য |
1=1মি 2 = 1.5 মি X=অন্যান্য |
0=কোনও নয় X=অন্যান্য |
অপটিক্যাল রুট
| স্ট্যাটাস ওয়ান | স্ট্যাটাস টু |
|
|
|
যান্ত্রিক অংকন
ভিডিও
|
|
