| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 96 চ্যানেল AWG DWDM mux Demux মডিউল |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

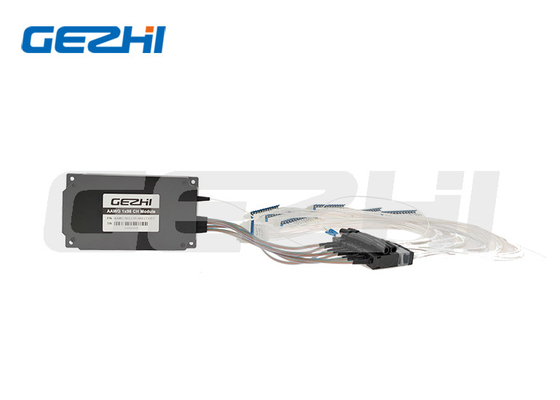

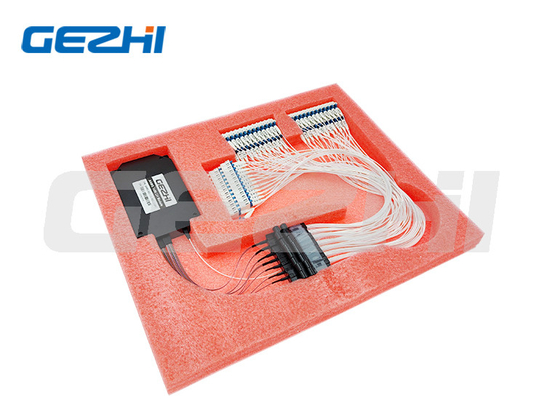

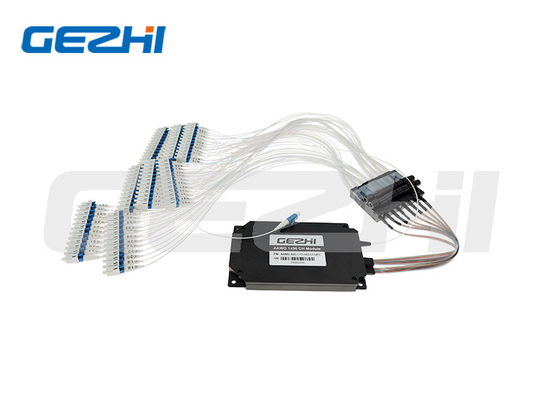

96 চ্যানেল AAWG মডিউল, DWDM নেটওয়ার্কের জন্য অ্যাথারমাল অ্যারেড ওয়েভগাইড গ্রেটিং
পন্যের স্বল্প বিবরনী
Athermal AWG(AAWG) এর স্ট্যান্ডার্ড থার্মাল AWG(TAWG) এর সমতুল্য কার্যক্ষমতা রয়েছে কিন্তু স্থিতিশীলতার জন্য কোনো বৈদ্যুতিক শক্তির প্রয়োজন নেই।এগুলি থিন ফিল্ম ফিল্টার (ফিল্টার টাইপ ডিডব্লিউডিএম মডিউল) এর ক্ষেত্রে সরাসরি প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে যেখানে কোনও শক্তি পাওয়া যায় না, অ্যাক্সেস নেটওয়ার্কগুলিতে -30 থেকে +70 ডিগ্রির বেশি আউটডোর অ্যাপ্লিকেশনগুলির জন্যও উপযুক্ত৷ গেঝি ফটোনিক্সের অ্যাথারমাল AWG(AAWG) দুর্দান্ত সরবরাহ করে অপটিক্যাল কর্মক্ষমতা, উচ্চ নির্ভরযোগ্যতা, ফাইবার হ্যান্ডলিং সহজ এবং একটি কমপ্যাক্ট প্যাকেজে শক্তি সঞ্চয় সমাধান।
বৈশিষ্ট্য
কম পিডিএল
কম বর্ণময় বিচ্ছুরণ
কম সন্নিবেশ ক্ষতি
Telcordia GR-1221-কোর যোগ্য
MUX/DEMUX কার্যকারিতা
এথার্মাল ডিজাইন, বৈদ্যুতিক শক্তির প্রয়োজন নেই
কমপ্যাক্ট প্যাকেজ
মাল্টি-চ্যানেল নম্বর
অ্যাপ্লিকেশন
অপটিক্যাল অ্যাড/ড্রপ মাল্টিপ্লেক্সিং
তরঙ্গদৈর্ঘ্য রাউটিং
DWDM ট্রান্সমিশন
প্রযুক্তিগত পরামিতি
| প্যারামিটার | ইউনিট | সমতল শীর্ষ | গাউসিয়ান | সমতল শীর্ষ | গাউসিয়ান |
| চ্যানেলের সংখ্যা | 16/32/40/48 | 80/88/96 | |||
| চ্যানেল ব্যবধান | Ghz | 50 | 50 | ||
| চ্যানেল ফ্রিকোয়েন্সি | Thz | নীল ব্যান্ড=1528.773~1547.316 | সি ব্যান্ড=1526.827~1564.679 | ||
| লাল ব্যান্ড=1545.720~1564.679 | |||||
| তরঙ্গদৈর্ঘ্য নির্ভুলতা | nm | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 1db ব্যান্ডউইথ | nm | >0.18 | >0.12 | >0.18 | >0.12 |
| 3db ব্যান্ডউইথ | nm | >0.28 | >0.20 | >0.28 | >0.20 |
| সন্নিবেশ ক্ষতি (পাসব্যান্ড) | dB | <4.5 | <3.7 | <5.5 | <4.5 |
| সংলগ্ন চ্যানেল crosstalk | dB | >27 | >27 | ||
| অ-সংলগ্ন চ্যানেল crosstalk | dB | >30 | >30 | ||
| মোট crosstalk | dB | >24 | >24 | ||
| সন্নিবেশ ক্ষতি অভিন্নতা | dB | <1.2 | <1.5 | ||
| মেরুকরণ ক্ষতি | dB | <0.5 | <0.5 | <0.5 | <0.5 |
| ক্ষতি ফেরত | dB | >40 | |||
| বিচ্ছুরণ | ps/nm | ±10 | |||
| অপারেটিং তাপমাত্রা | ºC | -20~70 | |||
| আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | 120*70*12.3 | 130*90*11.3 | ||
|
|
