| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2,2x2 পোলারাইজেশন রক্ষণাবেক্ষণ ফিউজড কাপলার |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

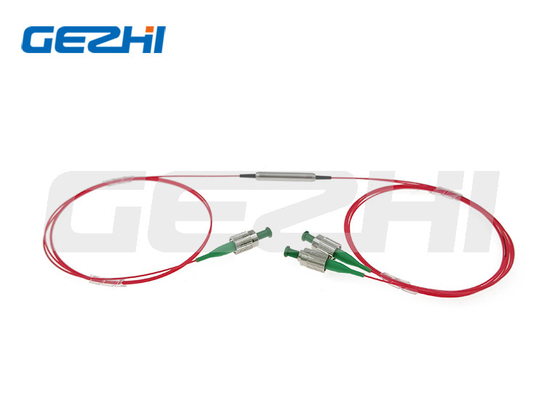

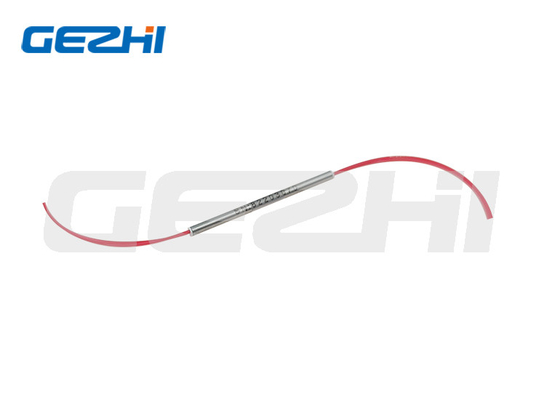

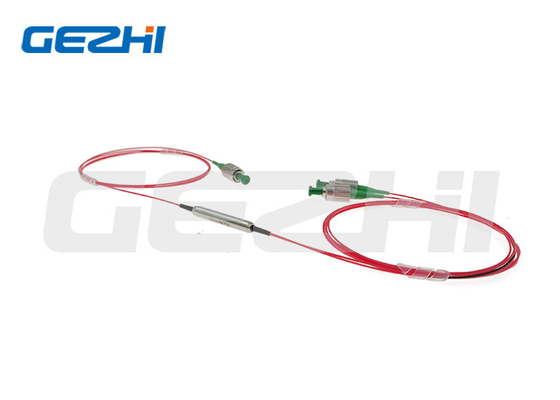

525nm, 630nm, 780nm, 850nm, 980nm 1x2,2x2 পোলারাইজেশন মেইনটেইনিং ফিউজড ফাইবার অপটিক কাপলার
পন্যের স্বল্প বিবরনী
1x2,2x2 পোলারাইজেশন মেইনটেইনিং ফিউজড ফাইবার অপটিক কাপলার অনন্য ফিউজিং কৌশল এবং পোলারাইজেশন মেইনটেনিং ফাইবার ব্যবহার করে পোলারাইজেশন মেইনটেইনিং ফিউজড স্ট্যান্ডার্ড কাপলার (PMC) তৈরি করতে। কাপলিং অনুপাত গ্রাহকের অনুরোধ অনুযায়ী নির্বাচন করা যেতে পারে।এতে কম অতিরিক্ত ক্ষতি, ছোট আকার এবং উচ্চ মেরুকরণ বিলুপ্তির অনুপাত রয়েছে।অপটিক্যাল সেন্সর এবং অপটিক্যাল গাইরো, অপটিক্যাল এমপ্লিফায়ারের জন্য PMC ব্যাপকভাবে ব্যবহৃত হয়।
আবেদন
ফাইবার অ্যামপ্লিফায়ার
পাওয়ার মনিটরিং
ফাইবার অপটিক্যাল যন্ত্র
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
উচ্চ রিটার্ন লস
উচ্চ বিলুপ্তির অনুপাত
| পরামিতি | ইউনিট | মূল্যবোধ | |||||||||||||||
| টাইপ | / | 1x2 বা 2x2 | |||||||||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা | nm | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| সর্বোচ্চঅতিরিক্ত ক্ষতি | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| কাপলিং অনুপাত আলতো চাপুন | % | 1±0.5%, 5±1.0%, 10±2.0%, এবং 50% | |||||||||||||||
| সন্নিবেশ ক্ষতি | dB | কাপলিং রেশিও সম্পর্কিত IL | |||||||||||||||
| বিলুপ্তির অনুপাত | dB | 1x2:≥20;2x2:≥18 | |||||||||||||||
| রিটার্ন লস | dB | ≥55 | |||||||||||||||
| সর্বোচ্চ পাওয়ার হ্যান্ডলিং (CW) | ডব্লিউ | 0.1 | 0.1 | 0.5, 1, বা 3 | 0.5, 1, বা 3 | 0.5, 1, বা 3 | |||||||||||
| টেনসাইল লোড | এন | ≤5 | |||||||||||||||
| অপারেটিং তাপমাত্রা | ℃ | -5~+75 | |||||||||||||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 | |||||||||||||||
| প্যাকেজ মাত্রা | মিমি | φ3x54mm বা φ3x60mm | |||||||||||||||
| কাপলিং অনুপাত সহনশীলতা | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
দ্রষ্টব্য: 1. পিএম ফিউজড কাপলার উভয় অক্ষ কাজ করছে, কোন অক্ষ ব্লক করা যাবে না;ডিফল্ট পরীক্ষা বিলুপ্তির অনুপাত ধীর অক্ষের উপর।
উপরের স্পেসিফিকেশনগুলি কানেক্টর ছাড়া ডিভাইসের জন্য, কানেক্টর থাকলে, IL 0.3dB বেশি হবে, রিটার্ন লস কমবে 5dB এবং বিলুপ্তির অনুপাত 2dB কমবে৷
2.>10W উচ্চ ক্ষমতার অ্যাপ্লিকেশনের জন্য, আমরা তাপ সিঙ্ক প্যাকেজ ব্যবহার করব
3. যদি নাড়ি প্রয়োগ থাকে, দয়া করে আমাদের নাড়ি শক্তি এবং সর্বোচ্চ শক্তি সম্পর্কে অবহিত করতে ভুলবেন না।
মাত্রা
তথ্য বিন্যাস
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①তরঙ্গদৈর্ঘ্য: | 525=525nm;630=630nm;780=780nm;850=850nm;980=980nm;S=নির্দিষ্ট করুন |
| ②কনফিগারেশন প্রকার: | 12=1x2, 22=2x2 |
| ③সংযোজন অনুপাত: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=নির্দিষ্ট করুন |
| ④ফাইবার প্রকার: | PM460-HP;PM630-HP;PM780;PM980;S=নির্দিষ্ট করুন |
| ⑤পাওয়ার হ্যান্ডলিং: | 0L=0.5W;01=1W;02=2W |
| ⑥প্যাকেজের মাত্রা: | S2=3.0x54mm;S3=3.0x60mm;S=নির্দিষ্ট করুন |
| ⑦পিগটেল প্রকার: | 00 = বেয়ার ফাইবার;09=900um আলগা টিউব |
| ⑧ফাইবার দৈর্ঘ্য: | 08=0.8মি;10=1মি;S=নির্দিষ্ট করুন |
| ⑨ সংযোগকারী প্রকার: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=নির্দিষ্ট করুন |
|
|
