| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 532nm/633nm PM অপটিক্যাল সার্কুলেটর |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

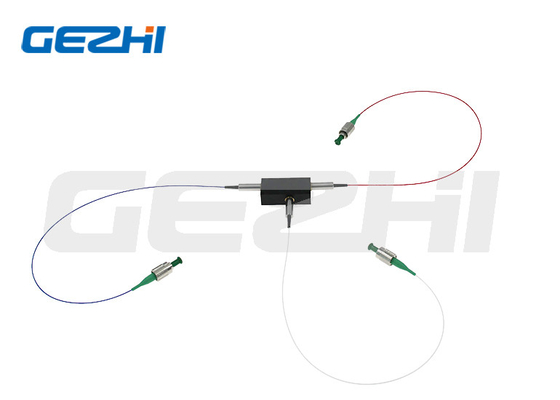

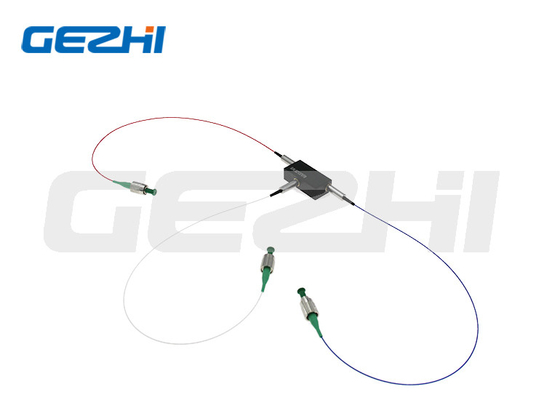

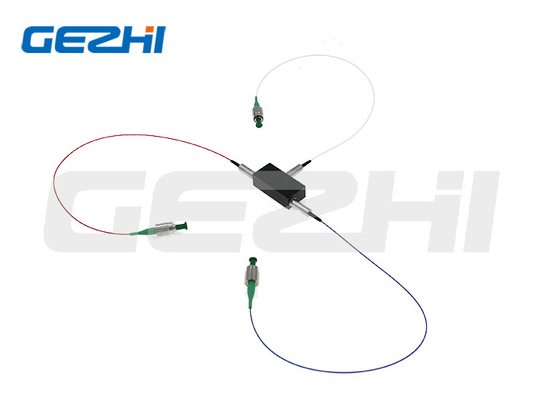

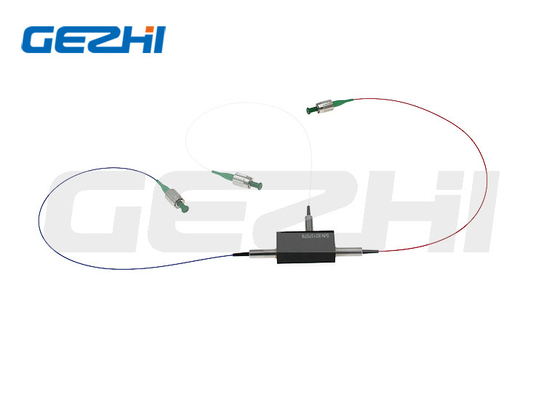

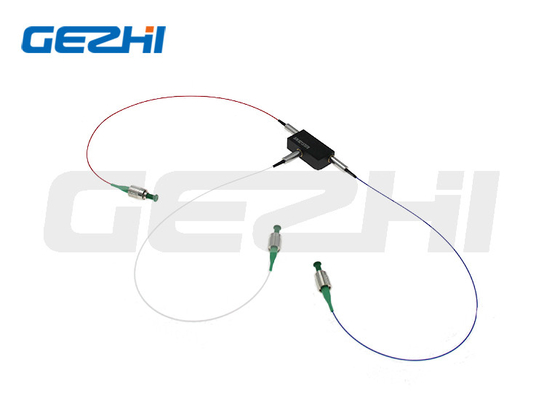

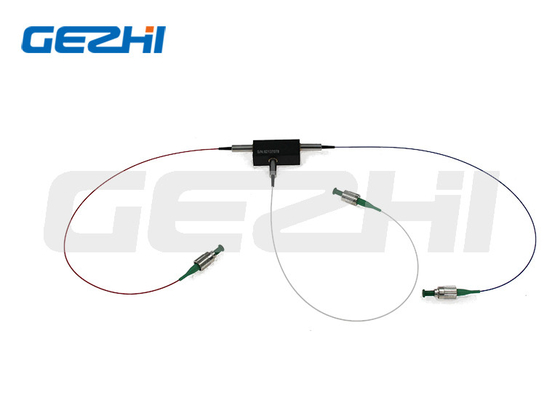

532nm/633nm 3পোর্ট পোলারাইজেশন রক্ষণাবেক্ষণ অপটিক্যাল সার্কুলেটর TGG ফাইবার অ্যামপ্লিফায়ারের জন্য
পণ্যের বর্ণনা
TGG ভিত্তিক 532nm/633nm অপটিক্যাল সার্কুলেটর হল একটি উচ্চ-পারফরম্যান্স লাইট-ওয়েভ উপাদান যা পোর্ট 1 থেকে পোর্ট 2 পর্যন্ত ইনকামিং সিগন্যাল এবং পোর্ট 3-এ ইনকামিং পোর্ট 2 সিগন্যালগুলিকে রুট করে৷ এগুলি কম সন্নিবেশ ক্ষতি, উচ্চ বিচ্ছিন্নতা, উচ্চতার বৈশিষ্ট্যযুক্ত। পাওয়ার হ্যান্ডলিং, উচ্চ PER, উচ্চ রিটার্ন ক্ষতি, চমৎকার পরিবেশগত স্থিতিশীলতা এবং নির্ভরযোগ্যতা।তারা ফাইবার লেজার এবং ইন্সট্রুমেন্টেশন অ্যাপ্লিকেশনের জন্য আদর্শ।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
উচ্চ রিটার্ন লস
উচ্চ বিচ্ছিন্নতা
উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
অ্যাপ্লিকেশন
ফাইবার অ্যামপ্লিফায়ার
টেস্টিং ইন্সট্রুমেন্ট
ফাইবার সেন্সর
চিকিৎসা সরঞ্জাম
স্পেসিফিকেশন
| প্যারামিটার | ইউনিট | মান | ||
| পোর্ট টাইপ | - |
3 বন্দর |
||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | nm | 532 | 633 | |
| অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা | nm | ±5 | ||
| টাইপ23℃ এ পিক আইসোলেশন | dB |
22 |
||
| মিন.23℃ এ বিচ্ছিন্নতা | dB |
20 |
||
| টাইপ23℃ এ সন্নিবেশ ক্ষতি | dB |
1.6 |
||
| সর্বোচ্চ23℃ এ সন্নিবেশ ক্ষতি | dB |
2.0 |
||
| মিন.বিলুপ্তির অনুপাত 23℃ (PM ফাইবার টাইপ) | dB | 20 | ||
| সর্বোচ্চ23℃ (SM ফাইবার টাইপ) এ পোলারাইজেশন ডিপেন্ডেন্ট লস | dB | 0.15 | ||
| মিন.23℃ এ রিটার্ন লস (ইনপুট/আউটপুট) | dB | 40 | ||
| মিন.ক্রস টক | dB | 40 | ||
| সর্বোচ্চগড় অপটিক্যাল পাওয়ার (পোর্ট 1 এবং পোর্ট 2 সহ) | ডব্লিউ | 0.5, 1, 2 | ||
| সর্বোচ্চএনএস পালসের জন্য পিক পাওয়ার | কিলোওয়াট | 10 বা নির্দিষ্ট | ||
| সর্বোচ্চটেনসাইল লোড | এন | 5 | ||
| প্যাকেজ মাত্রা | মিমি | 44x28x26 | 70x28x26 | |
| অপারেটিং তাপমাত্রা | ℃ | +10~+50 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | 0~+60 | ||
1.উপরের স্পেসিফিকেশনগুলি সংযোগকারী ছাড়া ডিভাইসের জন্য, যদি সংযোগকারীর সাথে, IL 0.3dB বেশি হবে, রিটার্ন লস কমবে 5dB এবং বিলুপ্তির অনুপাত 2dB কমবে৷
2. যদি নাড়ি প্রয়োগ থাকে, দয়া করে আমাদের নাড়ি শক্তি এবং সর্বোচ্চ শক্তি সম্পর্কে অবহিত করতে ভুলবেন না।
প্যাকেজের মাত্রা
| ①পোর্ট: | 3 = 3 পোর্ট |
| ②তরঙ্গদৈর্ঘ্য: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150nm;S=নির্দিষ্ট করুন |
| ③অক্ষ প্রান্তিককরণ: | বি = উভয় অক্ষ কাজ করছে;এফ = ধীর অক্ষ কাজ করছে, দ্রুত অক্ষ অবরুদ্ধ;N=Non-PM প্রকার উপলব্ধ |
| ④ পাওয়ার হ্যান্ডলিং: | 0L=0.5W;01=1W;02=2W;10=10W;10=20W;S=নির্দিষ্ট করুন |
| ⑤ফাইবার প্রকার: | PM460;PM630;PM780;PM980;PM1060;S=নির্দিষ্ট করুন |
| ⑥প্যাকেজের মাত্রা: | T2=70x28x26mm;S=নির্দিষ্ট করুন |
| ⑦পিগটেল প্রকার: | 00 = বেয়ার ফাইবার;09=900um আলগা টিউব |
| ⑧ফাইবার দৈর্ঘ্য: | 08=0.8মি;10=1মি;S=নির্দিষ্ট করুন |
| ⑨ সংযোগকারী প্রকার: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=নির্দিষ্ট করুন |
| ⑩ নাড়ির জন্য সর্বোচ্চ শক্তি: | 00=একটানা তরঙ্গ, 10=10kW, 20=20kW, SS=নির্দিষ্ট |
|
|
