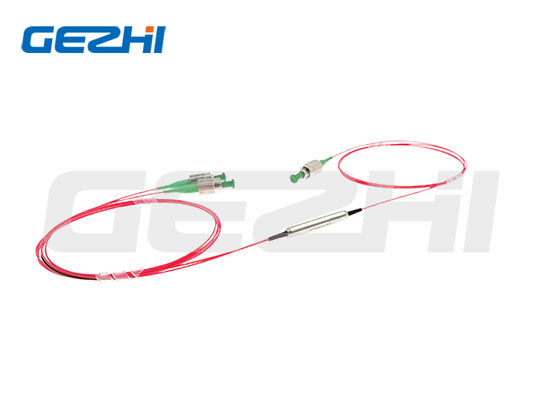

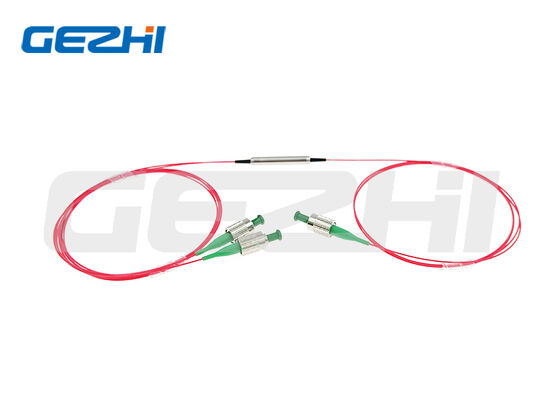

পিএম ফিল্টার ডাব্লুডিএম পোলারাইজেশন আল্ট্রা লো ইনসেশন লস উচ্চ পোলারাইজেশন বিলুপ্তি অনুপাত এবং একাধিক তরঙ্গদৈর্ঘ্য সংমিশ্রণ সহ ডাব্লুডিএম ফিল্টার বজায় রাখা

পিএম ফিল্টার ডাব্লুডিএম পোলারাইজেশন আল্ট্রা লো ইনসেশন লস উচ্চ পোলারাইজেশন বিলুপ্তি অনুপাত এবং একাধিক তরঙ্গদৈর্ঘ্য সংমিশ্রণ সহ ডাব্লুডিএম ফিল্টার বজায় রাখা

ব্র্যান্ড নাম:	GEZHI or OEM
মডেল নম্বর:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
MOQ.:	1 পিসি
মূল্য:	US$188-US$688
বিতরণ সময়:	2-3 সপ্তাহ
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE RoHS,ISO9001

দলিল:

সন্নিবেশ ক্ষতি:

≤0.8 dB (পাস পোর্ট), ≤0.5 dB (প্রতিফলিত পোর্ট)

আলাদা করা:

≥25~30 dB (পাস), ≥12~15 dB (প্রতিফলিত)

বিলুপ্তির অনুপাত:

≥18~20 dB

রিটার্ন লস:

≥50 dB

সর্বোচ্চ শক্তি হ্যান্ডলিং:

0.5 / 1 / 5 ওয়াট; > 10W তাপ সিঙ্ক সঙ্গে

অপারেটিং তাপমাত্রা:

-5 ~ +75 ℃

প্যাকেজিং বিবরণ:

কাগজের বাক্স

যোগানের ক্ষমতা:

প্রতি মাসে 2000 পিসি

পণ্যের বর্ণনা

1. পণ্য ওভারভিউ

পণ্যের নাম

পোলারাইজেশন রক্ষণাবেক্ষণ ফিল্টার WDM / PM ফিল্টার WDM

প্রস্তুতকারক

গেঝি ফটোনিক্স কোং, লিমিটেড

আমাদের PM ফিল্টার WDM হল একটি পেশাদার পোলারাইজেশন-রক্ষণাবেক্ষণকারী তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার, মেরুকরণ-রক্ষণাবেক্ষণকারী ফাইবার সার্কিটে দুটি ভিন্ন তরঙ্গদৈর্ঘ্যের অপটিক্যাল সংকেতকে আলাদা/একত্র করার জন্য ডিজাইন করা হয়েছে। আমরা ফাইবার লেজার, অপটিক্যাল কমিউনিকেশন, CATV এবং প্যাসিভ অপটিক্যাল নেটওয়ার্ক সিস্টেমের জন্য একাধিক মূলধারার তরঙ্গদৈর্ঘ্য সমন্বয় সমর্থন করি। স্ট্যান্ডার্ড প্যাকেজ Φ5.5 × 35 মিমি, কাস্টমাইজযোগ্য ফাইবার পিগটেল, সংযোগকারী এবং উচ্চ-পাওয়ার হিট সিঙ্ক হাউজিং।

উপলব্ধ তরঙ্গদৈর্ঘ্য সমন্বয়

980/1030nm
980/1064nm
980/1550nm
1064/1550nm
1310/1550nm
1480/1550nm
2000/1550nm

2. মূল পণ্য বৈশিষ্ট্য

✅ আল্ট্রা কম ইনসার্টেশন লস
✅ উচ্চ রিটার্ন লস ≥50dB
✅ উচ্চ মেরুকরণ বিলুপ্তির অনুপাত
✅ স্থিতিশীল তরঙ্গদৈর্ঘ্য এবং তাপমাত্রার তারতম্যের অধীনে ক্ষতি
✅ একাধিক CW পাওয়ার বিকল্প: 0.5W / 1W / 5W (10W+ হিট সিঙ্ক প্যাকেজ উপলব্ধ)
✅ কমপ্যাক্ট Φ5.5 × 35 মিমি ধাতব প্যাকেজ
✅ কাস্টম PM ফাইবার, একক-মোড ফাইবার, পিগটেল দৈর্ঘ্য এবং সংযোগকারী
✅ প্রশস্ত অপারেটিং তাপমাত্রা পরিসীমা -5℃ ~ +75℃

3. প্রধান অ্যাপ্লিকেশন

CATV ফাইবার অপটিক্যাল ট্রান্সমিশন সিস্টেম
WDM অপটিক্যাল মাল্টিপ্লেক্সিং এবং ডিমাল্টিপ্লেক্সিং সিস্টেম
EPON/GPON প্যাসিভ অপটিক্যাল নেটওয়ার্ক
ফাইবার লেজার পাম্প কম্বাইনার এবং সিগন্যাল সেপারেশন
পোলারাইজেশন রক্ষণাবেক্ষণ ফাইবার পরীক্ষার সরঞ্জাম
2μm মিড-ইনফ্রারেড অপটিক্যাল কমিউনিকেশন (2000/1550nm মডেল)

4. সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন

স্ট্যান্ডার্ড প্যারামিটার টেবিল

প্যারামিটার	ইউনিট	স্ট্যান্ডার্ড পারফরম্যান্স
পাস পোর্ট সন্নিবেশ ক্ষতি	dB	≤0.8
প্রতিফলিত পোর্ট সন্নিবেশ ক্ষতি	dB	≤0.5 (2000/1550: ≤0.8)
বিচ্ছিন্নতা পাস করুন @ প্রতিফলিত তরঙ্গদৈর্ঘ্য	dB	≥25~30
বিচ্ছিন্নতা প্রতিফলিত করুন @Pass তরঙ্গদৈর্ঘ্য	dB	≥12~15
বিলুপ্তির অনুপাত	dB	≥18~20
রিটার্ন লস	dB	≥50
তরঙ্গদৈর্ঘ্য তাপ স্থিতিশীলতা	nm/℃	≤0.003
সন্নিবেশ ক্ষতি তাপ স্থায়িত্ব	dB/℃	≤0.005
CW ম্যাক্স পাওয়ার হ্যান্ডলিং	ডব্লিউ	0.5 / 1 / 5; > 10W তাপ সিঙ্ক প্যাকেজ সঙ্গে
টেনসাইল লোড	এন	≤5
অপারেটিং তাপমাত্রা	℃	-5 ~ +75
স্টোরেজ তাপমাত্রা	℃	-40 ~ +85
স্ট্যান্ডার্ড প্যাকেজ আকার	মিমি	Φ5.5 × 35

তরঙ্গদৈর্ঘ্য ব্যান্ড ম্যাচিং টেবিল

মডেল কোড	পাস ব্যান্ড (এনএম)	প্রতিফলিত ব্যান্ড (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530~1570

গুরুত্বপূর্ণ নোট

উপরের চশমাগুলি বেয়ার ফাইবার ডিভাইসগুলিতে প্রযোজ্য। সংযোগকারী দিয়ে সজ্জিত: সন্নিবেশ ক্ষতি +0.3dB, রিটার্ন লস -5dB, বিলুপ্তির অনুপাত -2dB।
10W এর উপরে উচ্চ ক্ষমতার জন্য, তাপ সিঙ্ক প্যাকেজিং বাধ্যতামূলক।
পালস সংকেত অ্যাপ্লিকেশন: কাস্টমাইজড ডিজাইনের জন্য দয়া করে পালস শক্তি এবং সর্বোচ্চ শক্তি সরবরাহ করুন।

5. অর্ডারিং কোড ব্যাখ্যা

অর্ডার ফরম্যাট: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX

কোড অবস্থান	সংজ্ঞা	ঐচ্ছিক বিকল্প
① তরঙ্গদৈর্ঘ্য সংমিশ্রণ	দ্বৈত তরঙ্গদৈর্ঘ্য জোড়া	0698=T1064/R980; 5598=T1550/R980; 5564=T1550/R1064; 5531=T1550/R1310; S=কাস্টম নির্দিষ্ট করুন
② কর্মক্ষম মেরুকরণ অক্ষ	মেরুকরণ অক্ষ নকশা	বি = উভয় অক্ষ কাজ করছে; F=শুধুমাত্র ধীর অক্ষ, দ্রুত অক্ষ অবরুদ্ধ
③ কম ও পাস পোর্ট ফাইবার	PM ফাইবার টাইপ	PM980 / PM1550 / PM1060 / PM1950 / S=কাস্টম
④ পোর্ট ফাইবার প্রতিফলিত করুন	ফাইবার টাইপ	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=কাস্টম
⑤ পাওয়ার রেটিং	সর্বোচ্চ CW শক্তি	0L=0.5W; 01=1W; 02=2W; উচ্চ ক্ষমতা কাস্টমাইজযোগ্য
⑥ প্যাকেজের আকার	হাউজিং মাত্রা	S1=Φ5.5×35mm; S = কাস্টম আকার
⑦ বেণীর ধরন	ফাইবার সুরক্ষা	00=বেয়ার ফাইবার; 09=900μm আলগা টিউব
⑧ ফাইবার দৈর্ঘ্য	বেণীর দৈর্ঘ্য	০৮=০.৮মি; 10=1মি; S = কাস্টম দৈর্ঘ্য
⑨ সংযোগকারী প্রকার	শেষ সংযোগকারী	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S = কাস্টম সংযোগকারী

কাস্টম পরিষেবা সমর্থন

মান সিরিজের বাইরে কাস্টম তরঙ্গদৈর্ঘ্য সমন্বয়
কাস্টম PM ফাইবার / একক-মোড ফাইবার ম্যাচিং
কাস্টম ফাইবার দৈর্ঘ্য, আলগা টিউব, তারের গঠন
সমস্ত ফাইবার অপটিক সংযোগকারী (FC, SC, LC, ST ইত্যাদি)
10W+ লেজারের জন্য উচ্চ-শক্তি হিট সিঙ্ক প্যাকেজিং
পালস লেজার অ্যাপ্লিকেশনের জন্য বিশেষ নকশা

6. মাত্রা

পিএম ফিল্টার ডাব্লুডিএম পোলারাইজেশন আল্ট্রা লো ইনসেশন লস উচ্চ পোলারাইজেশন বিলুপ্তি অনুপাত এবং একাধিক তরঙ্গদৈর্ঘ্য সংমিশ্রণ সহ ডাব্লুডিএম ফিল্টার বজায় রাখা 0

7. কেন Gezhi Photonics PM ফিল্টার WDM বেছে নিন?

পেশাদার প্রস্তুতকারক বছরের পর বছর ধরে পিএম ফাইবার প্যাসিভ উপাদানগুলিতে ফোকাস করছেন
কম ক্ষতি এবং উচ্চ বিচ্ছিন্নতা নিশ্চিত করার জন্য কঠোর অপটিক্যাল কর্মক্ষমতা পরীক্ষা
দীর্ঘমেয়াদী বহিরঙ্গন এবং শিল্প ব্যবহারের জন্য স্থিতিশীল তাপ কর্মক্ষমতা
ফাইবার লেজার, টেলিকম এবং CATV প্রকল্পগুলির জন্য নমনীয় কাস্টমাইজেশন
বাল্ক অর্ডারের জন্য প্রতিযোগিতামূলক কারখানা সরাসরি পাইকারি মূল্য
দ্রুত সীসা সময় এবং নির্ভরযোগ্য বিক্রয়োত্তর প্রযুক্তিগত সহায়তা
সম্পূর্ণ প্রযুক্তিগত ডেটাশীট এবং প্রতিটি ব্যাচের জন্য পরীক্ষার রিপোর্ট প্রদান করা হয়

8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: PM ফিল্টার WDM এবং সাধারণ WDM এর মধ্যে পার্থক্য কী?

A: PM ফিল্টার WDM পোলারাইজেশন-রক্ষণাবেক্ষণকারী ফাইবার ব্যবহার করে, যা আলোর রৈখিক মেরুকরণ অবস্থা বজায় রাখতে পারে, ফাইবার লেজারের জন্য উপযুক্ত, পোলারাইজেশন-সংবেদনশীল অপটিক্যাল সিস্টেম; সাধারণ WDM শুধুমাত্র মেরুকরণ ধারণ ফাংশন ছাড়া একক-মোড ফাইবার ব্যবহার করে।

প্রশ্ন 2: আপনি কি 10W এর উপরে উচ্চ শক্তি সমর্থন করতে পারেন?

উঃ হ্যাঁ। আমরা 10W CW-এর বেশি উচ্চ-শক্তি প্রয়োগের জন্য তাপ সিঙ্ক প্যাকেজিং ডিজাইন করি। তদন্তের সময় কাজের ক্ষমতা সম্পর্কে আমাদের জানান।

প্রশ্ন 3: আপনি কাস্টমাইজড তরঙ্গদৈর্ঘ্য মডেল অফার করেন?

উঃ হ্যাঁ। যদি আমাদের আদর্শ তরঙ্গদৈর্ঘ্য সমন্বয় আপনার চাহিদা পূরণ করতে না পারে, আমরা আপনার প্রয়োজনীয়তা অনুযায়ী কাস্টম তরঙ্গদৈর্ঘ্য PM ফিল্টার WDM বিকাশ করতে পারি।

প্রশ্ন 4: ফাইবার সংযোগকারী যোগ করার সময় ক্ষতি বৃদ্ধি কি?

উত্তর: কানেক্টর সহ ডিভাইসগুলি 0.3dB সন্নিবেশ লস যোগ করবে, 5dB দ্বারা রিটার্ন লস কমাবে এবং বেয়ার ফাইবার সংস্করণগুলির তুলনায় 2dB দ্বারা বিলুপ্তির অনুপাত হ্রাস করবে৷

9.আমাদের পরিষেবা

কাস্টম ডিজাইন, বাল্ক পাইকারি, নমুনা অর্ডার, প্রযুক্তিগত সহায়তা
