| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2,2x2 PM ফিল্টার কাপলার |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

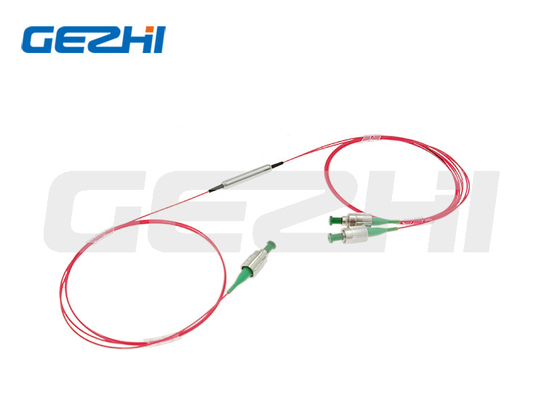

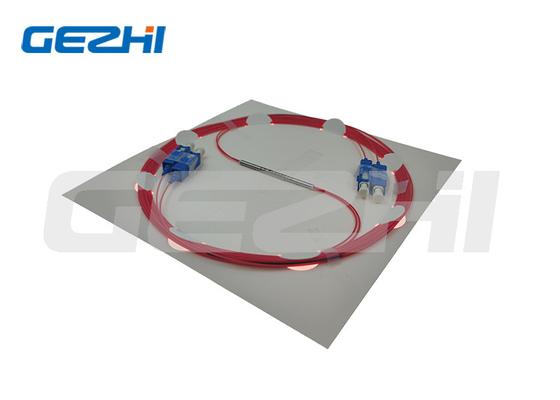

শীর্ষ-র্যাঙ্কিং সরবরাহকারী 1x2,2x2 পোলারাইজেশন রক্ষণাবেক্ষণ ফিল্টার কাপলার 780nm/850nm/980nm/1030nm/1064nm
পন্যের স্বল্প বিবরনী
গেঝি ফোটোনিক্সের ফিল্টার স্প্লিটারগুলির ফাইবারগুলিকে FC, SC, ST, LC ইত্যাদির মতো মানক সংযোগকারীর সাথে সংযোগ করার ক্ষমতা রয়েছে এবং ফিনিস (সুপার পিসি, আল্ট্রা পিসি, অ্যাঙ্গেলড পিসি [এপিসি] ইত্যাদি)।একটি কম্পোনেন্ট ইন্টিগ্রেটর হিসাবে, আমরা সরাসরি কাপলার ফাইবারগুলিতে অতিরিক্ত উপাদানগুলি তৈরি করতে পারি।উদাহরণগুলির মধ্যে রয়েছে টিউনেবল ফিল্টার, পরিবর্তনশীল অ্যাটেনুয়েটর বা কলিমেটর।এই ডিভাইসগুলিকে সরাসরি কাপলার ফাইবারগুলিতে তৈরি করে, গেঝি ফোটোনিক্স গ্রাহককে মধ্যবর্তী সংযোগকারী এবং অ্যাডাপ্টারের অতিরিক্ত খরচ এবং সন্নিবেশ ক্ষতি বা ফিউশন স্প্লিসিংয়ের সময় এবং খরচ বাঁচায়।প্রত্যক্ষভাবে নির্মিত ডিভাইসগুলি সর্বোচ্চ সম্ভাব্য পোলারাইজেশন বিলুপ্তি অনুপাত বজায় রাখার সর্বোত্তম উপায়।

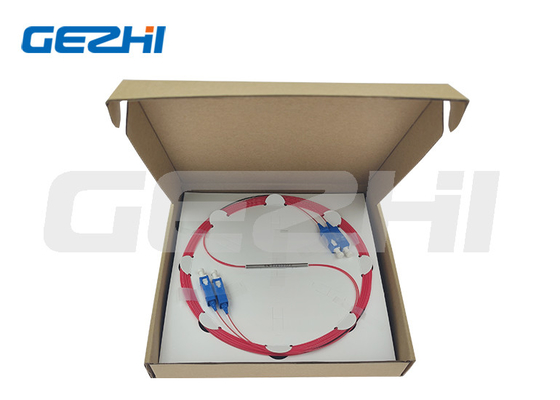

পণ্য প্যাকেজিং
| শেষ পণ্য | ভিতরের বাক্স | শক্ত কাগজ |
আবেদন
*EDFA এবং রোমান পরিবর্ধক
*ফাইবার অপটিক্যাল যন্ত্র
* ফাইবার সেন্সর
বৈশিষ্ট্য
* উচ্চ রিটার্ন লস
*উচ্চ বিলুপ্তির অনুপাত
*নিম্ন সন্নিবেশ ক্ষতি
| পরামিতি | ইউনিট | মূল্যবোধ | ||||
| টাইপ | / | 1x2 বা 2x2 | ||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | nm | 780 | 850 | 980 | 1030 | 1064 |
| অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা | nm | ±10 | ±20 | ±20 | ±20 | ±20 |
| কাপলিং অনুপাত আলতো চাপুন | % | 1±0.5%, 5±1.0%, 10±2.0%, এবং 50% | ||||
| সন্নিবেশ ক্ষতি | dB | কাপলিং রেশিও সম্পর্কিত IL | ||||
| অতিরিক্ত ক্ষতি | dB | 1x2:≤0.8;2x2:≤1.2 | ||||
| অভিন্নতা (শুধুমাত্র 50/50 এর জন্য) | dB | 1x2:≤0.5;2x2:≤0.8 | ||||
| বিলুপ্তির অনুপাত | dB | 1x2:≥20;2x2:≥18 | ||||
| রিটার্ন লস | dB | ≥50 | ||||
| সর্বোচ্চ পাওয়ার হ্যান্ডলিং (CW) | ডব্লিউ | 0.5, 1, 2 বা 5 | ||||
| টেনসাইল লোড | এন | ≤5 | ||||
| অপারেটিং তাপমাত্রা | ℃ | -5~+75 | ||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 | ||||
নোট 1.কাস্টমাইজেশন উপলব্ধ.সংযোগকারী ডিফল্ট ধীর অক্ষ প্রান্তিককরণ কী
উপরের স্পেসিফিকেশনগুলি কানেক্টর ছাড়া ডিভাইসের জন্য, কানেক্টর থাকলে, IL 0.3dB বেশি হবে, রিটার্ন লস কমবে 5dB এবং বিলুপ্তির অনুপাত 2dB কমবে৷
2.10W উচ্চ ক্ষমতার অ্যাপ্লিকেশনের জন্য, আমরা তাপ সিঙ্ক প্যাকেজ ব্যবহার করব
3. যদি নাড়ি প্রয়োগ থাকে, দয়া করে আমাদের নাড়ি শক্তি এবং সর্বোচ্চ শক্তি সম্পর্কে অবহিত করতে ভুলবেন না।
মাত্রা
তথ্য বিন্যাস
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①তরঙ্গদৈর্ঘ্য: | 780=780nm;850=850nm;980=980nm;1030=1030nm;1064=1064nm;S=নির্দিষ্ট করুন |
| ②কনফিগারেশন প্রকার: | 12=1x2, 22=2x2 |
| ③সংযোজন অনুপাত: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=নির্দিষ্ট করুন |
| ④ওয়ার্কিং অক্ষ: | B=উভয় অক্ষ কাজ করছে, F=ধীরে অক্ষ কাজ করছে, দ্রুত অক্ষ অবরুদ্ধ |
| ⑤ফাইবার প্রকার: | PM780;PM980;S=নির্দিষ্ট করুন |
| ⑥পাওয়ার হ্যান্ডলিং: | 0L=0.5W;01=1W;02=2W |
| ⑦প্যাকেজের মাত্রা: | S1=5.5x35mm;S=নির্দিষ্ট করুন |
| ⑧পিগটেল প্রকার: | 00 = বেয়ার ফাইবার;09=900um আলগা টিউব |
| ⑨ফাইবার দৈর্ঘ্য: | 08=0.8মি;10=1মি;S=নির্দিষ্ট করুন |
| ⑩ সংযোগকারী প্রকার: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=নির্দিষ্ট করুন |
|
|
