| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | PM FWDM |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

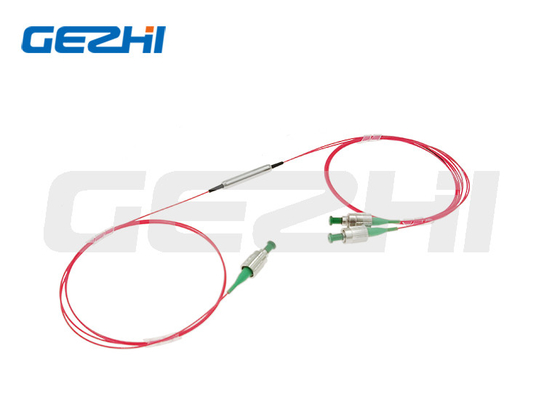

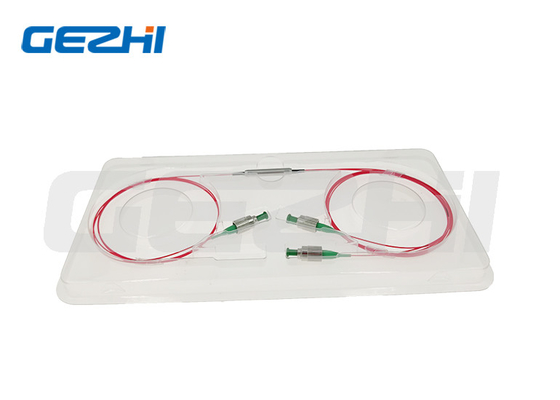

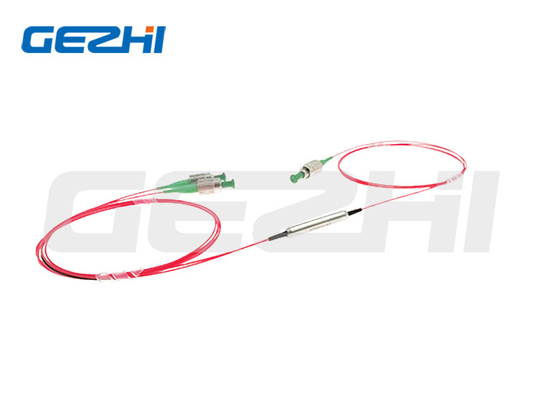

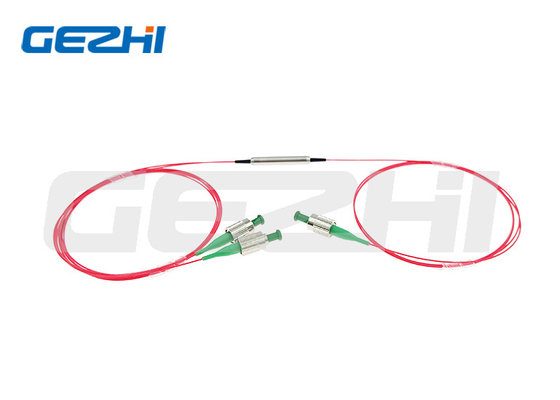

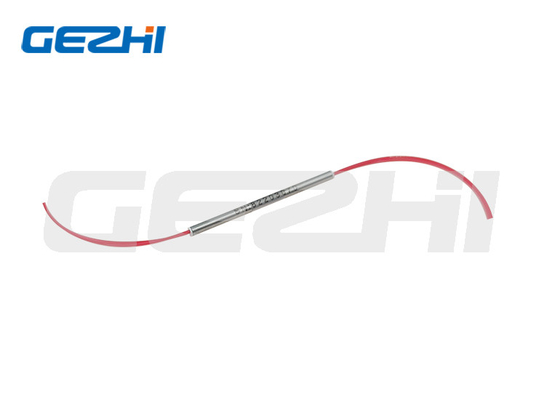

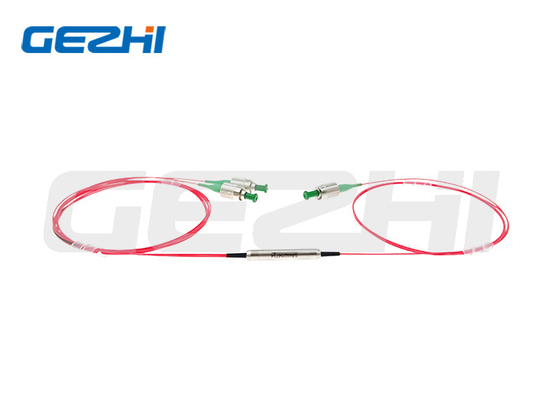

CATV সিস্টেমের জন্য 1x2 পোলারাইজেশন রক্ষণাবেক্ষণ ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার
পন্যের স্বল্প বিবরনী
পোলারাইজেশন রক্ষণাবেক্ষণকারী ফিল্টার WDM সিরিজ সিগন্যাল পোলারাইজেশন বজায় রেখে তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং প্রদান করে।PM FWDM পরিবেশগতভাবে স্থিতিশীল পাতলা ফিল্ম ফিল্টার প্রযুক্তির উপর ভিত্তি করে এবং উচ্চ বিলুপ্তির অনুপাত, কম সন্নিবেশ ক্ষতি এবং উচ্চ রিটার্ন লস দ্বারা চিহ্নিত করা হয়।তারা উচ্চ গতির WDM নেটওয়ার্ক সিস্টেমের জন্য আদর্শ। পোলারাইজেশন রক্ষণাবেক্ষণকারী ফিল্টার WDM সিরিজ সিগন্যাল মেরুকরণ বজায় রেখে তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং প্রদান করে।
আবেদন
CATV সিস্টেম
CWDM/DWDM মডিউল
EPON/GPON নেটওয়ার্ক
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
উচ্চ রিটার্ন লস
উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব
পণ্য বিবরণী
| পরামিতি | ইউনিট | মূল্যবোধ | ||||||
| টাইপ | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| ট্রান্সমিশন তরঙ্গদৈর্ঘ্য | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| প্রতিফলন তরঙ্গদৈর্ঘ্য | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
সর্বোচ্চসন্নিবেশ ক্ষতি 23℃ এ |
ট্রান্সমিশন চ্যানেল | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| প্রতিফলন চ্যানেল | dB | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| মিন.ট্রান্সমিশন আইসোলেশন @ রিফ্লেকশন | dB | 30 | 30 | 30 | 30 | 25 | ||
| মিন.প্রতিফলন বিচ্ছিন্নতা @Transmission | dB | 15 | 15 | 15 | 15 | 12 | ||
| সর্বোচ্চচ্যানেল সমতলতা | dB | 0.4 | ||||||
|
মিন.বিলুপ্তির অনুপাত 23℃ এ |
ট্রান্সমিশন চ্যানেল | dB | 20 | |||||
| প্রতিফলন চ্যানেল | dB | 18 | ||||||
| সর্বোচ্চতরঙ্গদৈর্ঘ্য তাপ স্থিতিশীলতা | nm/℃ | 0.003 | ||||||
| সর্বোচ্চসন্নিবেশ ক্ষতি তাপ স্থায়িত্ব | dB/℃ | 0.005 | ||||||
| মিন.23℃ এ ক্ষতি রিটার্ন | dB | 50 | ||||||
| সর্বোচ্চপাওয়ার হ্যান্ডলিং (CW) | mW | 500 | ||||||
| সর্বোচ্চটেনসাইল লোড | এন | 5 | ||||||
| অপারেটিং তাপমাত্রা | ℃ | 0~+70 | ||||||
| সংগ্রহস্থল তাপমাত্রা | ℃ |
-40~+85 |
||||||
সংযোগকারীগুলির সাথে, IL 0.3dB বেশি, RL 5dB কম এবং ER 2dB কম৷
সংযোগকারী কী ধীর অক্ষের সাথে সারিবদ্ধ।
মাত্রা
তথ্য বিন্যাস
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - তরঙ্গদৈর্ঘ্য: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=নির্দিষ্ট |
| 2 - পাম্পের ধরন: | এফ=ফরওয়ার্ড, বি=ব্যাকওয়ার্ড |
| 3 - সিগন্যাল রুটের জন্য কার্যকরী অক্ষ: | B=উভয় অক্ষ কাজ করছে, F=দ্রুত অক্ষ অবরুদ্ধ |
| 444 - কম এবং পাসের জন্য ফাইবার প্রকার: | 001=PM1550, 003=PM980, 045=PM1950, SSS=নির্দিষ্ট |
| 555 - রেফারেন্সের জন্য ফাইবার প্রকার: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=নির্দিষ্ট |
| 6 - প্যাকেজ মাত্রা: | 0=φ5.5x35mm, S=নির্দিষ্ট |
| 7 - বেণীর ধরন: | 0=বেয়ার ফাইবার, 1=900μm আলগা টিউব |
| 8 - ফাইবার দৈর্ঘ্য: | 0.8=0.8m, 1.0=1m, S=নির্দিষ্ট |
| 999 - সংযোগকারী প্রকার: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=নির্দিষ্ট |
|
|
