| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-MxN-MOS100x |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
এর পণ্য ওভারভিউ48*ম্যাট্রিক্স অপটিক্যাল সুইচ Rackmount

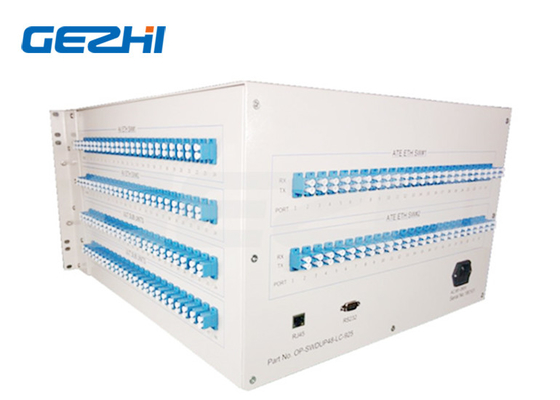

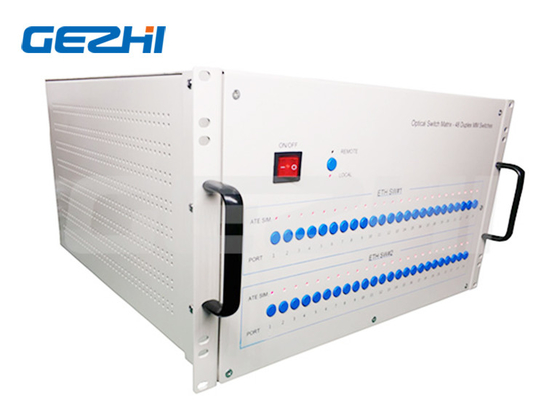

সিস্টেম বজায় রাখার জন্য 48*2x4 ম্যাট্রিক্স অপটিক্যাল সুইচ র্যাকমাউন্ট
48pcs 2x4 (D1x2) অপটিক্যাল সুইচ র্যাকমাউন্ট
এই অপটিক্যাল সুইচ হল এক ধরনের লাইট পাথ কন্ট্রোল ডিভাইস।একটি নিয়ন্ত্রণ আলো পাথ খেলা এবং আলো পথ রূপান্তর.48-D1X2-U-তে 2x4 সিঙ্ক্রোনাস সুইচ লাইট পাথ কম্বিনেশনের মেকানিক্যাল অপটিক্যাল সুইচ, অপটিক্যাল সুইচ লাইট পাথ কন্ট্রোল সুইচ প্যানেল কন্ট্রোলে 48 বোতাম হতে পারে, এছাড়াও স্বল্প-পরিসরের RS - 232 সিরিয়াল পোর্ট কমিউনিকেশন মোডের মাধ্যমেও হতে পারে অথবা দূরবর্তী RJ45 ইথারনেট যোগাযোগের মাধ্যমে একটি প্রোগ্রাম-নিয়ন্ত্রিত কমান্ড কন্ট্রোল সুইচ লাইট পাথ, ইকুইপমেন্ট স্টেট অফ লাইট পাথ দ্বারা সবুজ বাতি এবং লাল আলো আলোর পথ দেখায়।
আমরা কাস্টমাইজড তরঙ্গদৈর্ঘ্য, কনফিগারেশন চ্যানেল, ফাইবার টাইপ, সংযোগকারী প্রকার ইত্যাদি তৈরি করতে পারি।
এর বৈশিষ্ট্য এবং অ্যাপ্লিকেশন48*2x4 ম্যাট্রিক্স অপটিক্যাল সুইচআমি আজ খুশি
বৈশিষ্ট্য
সিরিয়ালনেট, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থায়িত্ব

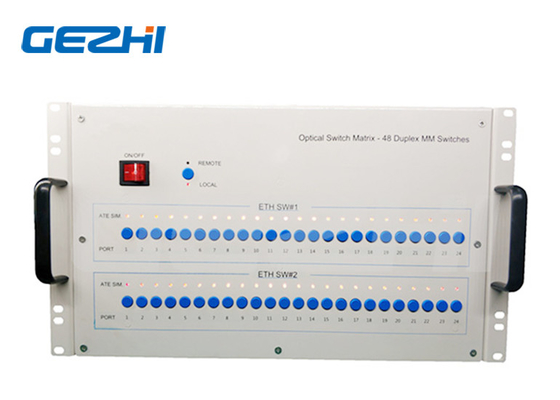

LED ডিসপ্লে প্যানেল।ভিজ্যুয়াল ডিসপ্লে, সুবিধাজনক অপারেশন
স্বচ্ছ সংক্রমণ সংকেত।উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
স্বয়ংক্রিয় স্ক্যানিংয়ের চ্যানেল এবং সময়ের ব্যবধান সেট আপ করা যেতে পারে

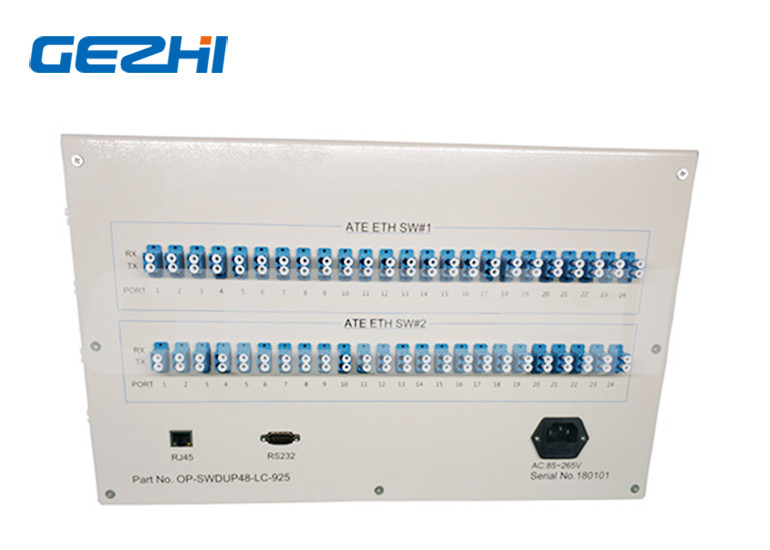

RS232 কন্ট্রোল এবং RJ45 ইথারনেট রিমোট ম্যানেজমেন্ট
অ্যাপ্লিকেশন
FITL
স্বয়ংক্রিয় পরিমাপ
অপটিক্যাল নেটওয়ার্ক রিমোট মনিটরিং
তারের মনিটরিং এবং রক্ষণাবেক্ষণ সিস্টেম
এর স্পেসিফিকেশন48*2x4 ম্যাট্রিক্স অপটিক্যাল সুইচআমি আজ খুশি
| প্যারামিটার | ইউনিট | 48*2x4 |
| তরঙ্গদৈর্ঘ্য পরিসীমা | nm | 1260~1650 বা কাস্টমাইজড |
| তরঙ্গদৈর্ঘ্য পরীক্ষা করা | nm | 1310/1550 বা কাস্টমাইজড |
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) | dB | ≤1.5 |
| রিটার্ন লস | dB | SM ≥ 50 |
| ক্রসস্টল্ক | dB | ≤-55 |
| পিডিএল | dB | ≤0.05 |
| ডব্লিউডিএল | dB | ≤0.25 |
| টিডিএল | dB | ≤0.20 |
| পুনরাবৃত্তিযোগ্যতা | dB | ≤0.02 |
| স্যুইচিং সময় | মাইক্রোসফট | ≤10 (সংলগ্ন চ্যানেল) |
| অপটিক্যাল পাওয়ার | mW | ≤500 |
| ফাইবার টাইপ | উম | 9/125 |
| সংযোগকারী | / | এফসি, এসসি, এলসি, এসটি, এসএমএ বা কাস্টমাইজড |
| মনিটর পোর্ট | / | RJ45 এবং RS232 বা কাস্টমাইজড |
| ওয়ার্কিং পাওয়ার সাপ্লাই (প্লাগ টাইপ) | ভি | AC:220V (50/60Hz) বা DC:36V~72V |
| অপারেটিং তাপমাত্রা | ℃ | -10~+60 |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 |
| রাক মাউন্ট মাত্রা | মিমি | 6U: 483x500x267mm |
নির্দেশনা সেটম্যাট্রিক্স অপটিক্যাল সুইচ Rackmount
| নাম | নির্দেশনা | বর্ণনা করুন |
| অপটিক্যাল সুইচ চ্যানেল সেট করুন |
পাঠান: |
01 অপটিক্যাল সুইচ চ্যানেল চালু করুন , সফলভাবে ফিরে এসেছে। |
| রিটার্ন 1: |
||
| পাঠান: |
01 অপটিক্যাল সুইচ চ্যানেল বন্ধ করে সেটআপ করুন , সফলভাবে ফিরে এসেছে। |
|
| রিটার্ন 1: |
||
| পাঠান: |
48 অপটিক্যাল সুইচ চ্যানেল চালু করুন , সফলভাবে ফিরে এসেছে। |
|
| রিটার্ন 1: |
||
| পাঠান: |
48 অপটিক্যাল সুইচ চ্যানেল বন্ধ করে সেটআপ করুন, সফলভাবে ফিরে এসেছে। |
|
| রিটার্ন 1: |
||
| পাঠান: |
সমস্ত অপটিক্যাল সুইচ চ্যানেল চালু করুন, সফলভাবে ফিরে এসেছে। | |
| রিটার্ন 1: |
||
| পাঠান: |
সমস্ত অপটিক্যাল সুইচ চ্যানেল বন্ধ করে সেটআপ করুন, সফলভাবে ফিরে এসেছে। | |
| রিটার্ন 1: |
||
| অপটিক্যাল সুইচ চ্যানেল ক্যোয়ারী | পাঠান: |
অপটিক্যাল সুইচ চ্যানেলে প্রশ্ন করুন, সফলভাবে ফিরে এসেছে; 1111111111111111: সমস্ত অপটিক্যাল সুইচ অবস্থা (0: চালু, 1: বন্ধ)। |
| প্রত্যাবর্তন: |
||
|
আইপি সেট করুন ঠিকানা |
পাঠান: | আইপি ঠিকানাটি 192.168.1.100 এ সেটআপ করুন, সফলভাবে ফিরে এসেছে। |
| প্রত্যাবর্তন: |
||
| প্রশ্ন আইপি ঠিকানা | পাঠান: |
আইপি ঠিকানা জিজ্ঞাসা, সফলভাবে ফিরে 192.168.1.100: আইপি ঠিকানা 192.168.1.100 |
| প্রত্যাবর্তন: | ||
| পোর্ট নম্বর সেট করুন | পাঠান: |
পোর্ট নম্বরটি 5000 এ সেটআপ করুন, সাফল্য ফিরে এসেছে |
| প্রত্যাবর্তন: |
||
| কোয়েরি পোর্ট নম্বর | পাঠান: |
পোর্ট নম্বর জিজ্ঞাসা করুন, সফলভাবে ফিরে এসেছে 5000: পোর্ট নম্বর 5000 |
| প্রত্যাবর্তন: |
||
| সাবনেট মাস্ক সেট করুন | পাঠান: |
সাবনেট মাস্ক 255.255.255.0 এ সেটআপ করুন, ফিরে এসেছে সফলভাবে |
| প্রত্যাবর্তন: |
||
| প্রশ্ন সাবনেট মাস্ক | পাঠান: | সাবনেট মাস্ক জিজ্ঞাসা করুন, সফলভাবে 255. 255. 255.0: সাবনেট মাস্ক 255. 255.255.0-এ ফিরে এসেছে |
| প্রত্যাবর্তন: | ||
| ডিফল্ট গেটওয়ে সেট করুন | পাঠান: |
ডিফল্ট গেটওয়ে 192.168.1.1 সেটআপ করুন, ফিরে এসেছে সফলভাবে |
| প্রত্যাবর্তন: |
||
|
প্রশ্ন ডিফল্ট গেটওয়ে |
পাঠান: |
ডিফল্ট গেটওয়ে অনুসন্ধান করুন, সফলভাবে ফিরে এসেছে 192.168.1.1: ডিফল্ট গেটওয়ে 192.168.1.1
|
| প্রত্যাবর্তন: | ||
| বড রেট সেট করুন | পাঠান: |
বড রেট 9600 এ সেট করুন, সফলভাবে ফিরে এসেছে |
| প্রত্যাবর্তন: |
||
| কোয়েরি বউড রেট | পাঠান: |
বড রেটকে জিজ্ঞাসা করুন, সফলভাবে ফিরে এসেছে 9600: বড রেট 9600 এ
|
|
প্রত্যাবর্তন:
|
||
| ডিভাইস রিস্টার্ট হয় | পাঠান: |
ডিভাইস রিস্টার্ট সেটআপ করুন, সফলভাবে ফিরে এসেছে |
| প্রত্যাবর্তন: |
||
| ডিভাইসের তথ্য অনুসন্ধান করুন | পাঠান: |
ডিভাইসের তথ্য জিজ্ঞাসা করুন সফলভাবে ফিরে এসেছে; মডেল:48-2X4-U তরঙ্গদৈর্ঘ্য পরিসীমা: 1260~1650nm ফাইবারের প্রকার: SM, 9/125um সংযোগকারী: এলসি/ইউপিসি ওয়ার্কিং পাওয়ার সাপ্লাই :AC:85~265V |
| প্রত্যাবর্তন: | ||
| প্রশ্ন সংস্করণ | পাঠান: |
সংস্করণ জিজ্ঞাসা করুন, সফলভাবে ফিরে এসেছে হার্ডওয়্যার সংস্করণ: V1.0.1 সফ্টওয়্যার: V1.0.1 |
| প্রত্যাবর্তন: |
| OSW | মোড | তরঙ্গদৈর্ঘ্য | প্যাকেজ | ফাইবার টাইপ | ফাইবার ব্যাস | সংযোগকারী |
|
48*2x4 এস = স্পেসিটি |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=নির্দিষ্ট করুন |
1U=1U র্যাকমাউন্ট 2U=2U র্যাকমাউন্ট 3U=3U র্যাকমাউন্ট 4U=4U র্যাকমাউন্ট S=নির্দিষ্ট করুন |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=নির্দিষ্ট করুন |
AC = একক 85~265V DC=একক 36~72V AA=দ্বৈত 85~265V DD=দ্বৈত 36~72V AD=AC85~265V+DC36~75V |
00=কোনও নয় FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=নির্দিষ্ট করুন |
