| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-1x1-MOS100x |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
1x1 ম্যাগনেটো অপটিক্যাল সুইচের প্রোডাক্ট ওভারভিউ

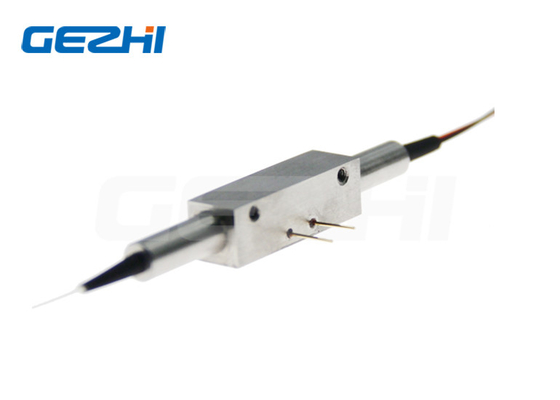

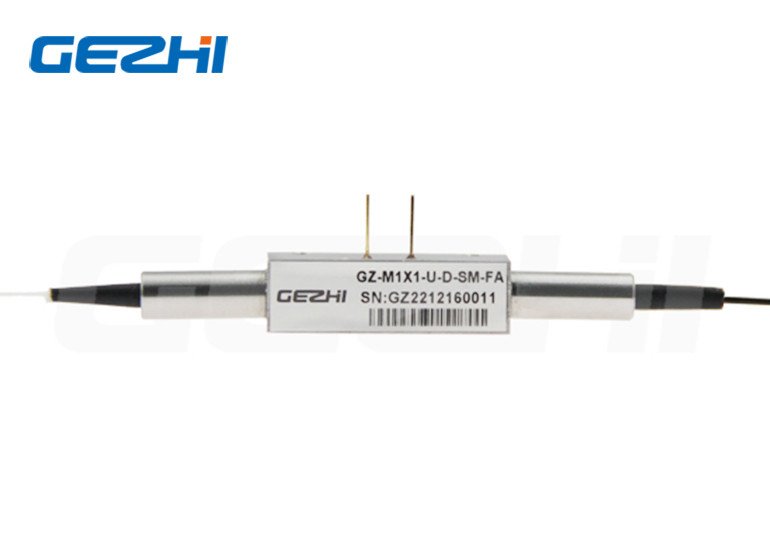

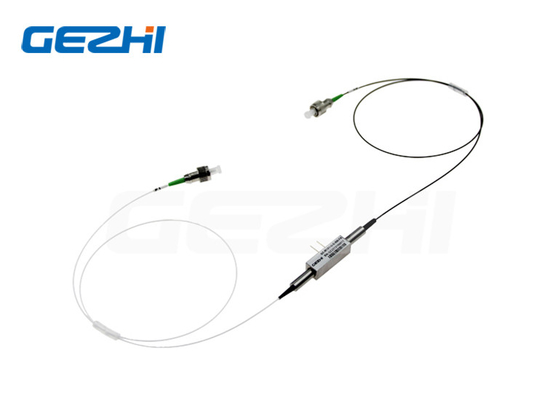

সিস্টেম মনিটরিংয়ের জন্য 1X1 ম্যাগনেটো অপটিক্যাল সুইচ
একটি ম্যাগনেটো অপটিক সুইচ, যার মধ্যে রয়েছে: আলোর পথ বরাবর ক্রমানুসারে অবস্থান করা অপটিক্যাল উপাদানগুলির বহুত্ব যার মধ্যে রয়েছে: একটি একক ফাইবার অপটিক্যাল কলিমেটর, একটি প্রথম বায়ারফ্রিংজেন্ট অপটিক ক্রিস্টাল, একটি প্রথম অর্ধেক তরঙ্গ প্লেট সমাবেশ, একটি পোলারাইজেশন ঘূর্ণন সমাবেশ, একটি দ্বিতীয় অর্ধেক তরঙ্গ প্লেট সমাবেশ, একটি দ্বিতীয় বায়ারফ্রিংজেন্ট অপটিক ক্রিস্টাল এবং একটি ডুয়াল ফাইবার অপটিক কলিমেটর৷
এর বৈশিষ্ট্য এবং অ্যাপ্লিকেশন1x1 ম্যাগনেটো অপটিক্যাল সুইচ
|
বৈশিষ্ট্য * উচ্চ সুইচিং গতি * ভালো স্থায়িত্ব * উচ্চ নির্ভরযোগ্যতা * কম ভোল্টেজ ড্রাইভ * ব্যর্থ-নিরাপদ ল্যাচিং |
অ্যাপ্লিকেশন *অপটিক্যাল চ্যানেল ব্লকিং *কনফিগারযোগ্য যোগ/ড্রপ * সিস্টেম পর্যবেক্ষণ, পরীক্ষা এবং পরিমাপ * ফাইবার অপটিক্স সেন্সিং সিস্টেম |
এর স্পেসিফিকেশন1x1 ম্যাগনেটো অপটিক্যাল সুইচ
| পরামিতি | ইউনিট | 1×1 |
| তরঙ্গদৈর্ঘ্য পরিসীমা | nm | 1520~1580 |
| পরীক্ষা তরঙ্গদৈর্ঘ্য | nm | 1550 |
| সন্নিবেশ ক্ষতি1,2 | dB | 0.8 |
| রিটার্ন লস | dB | ≥50 |
| ক্রসস্টল্ক | dB | ≥20 |
| পিডিএল | dB | ≤02 |
| পুনরাবৃত্তিযোগ্যতা | dB | ≤±0.01 |
| অপারেটিং ভোল্টেজ | ভি | 2.5 |
| স্থায়িত্ব | চক্র | ≥ 30 বিলিয়ন |
| স্যুইচিং সময় | μs | ≤100 |
| সুইচিং টাইপ | n/a | ল্যাচিং |
| অপটিক্যাল পাওয়ার | mW | ≤500 |
| অপারেটিং তাপমাত্রা | ℃ | -5~ +70 |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ +85 |
| আপেক্ষিক আদ্রতা | % | 5 ~ 95 |
| ফাইবার টাইপ | G657A1 | |
| মাত্রা | মিমি | (L)18x(W)7.3x(H)6 |
অপটিক্যাল রুট এবং বৈদ্যুতিক এর1x1 ম্যাগনেটো অপটিক্যাল সুইচ
দ্বিমুখী
একমুখী
বৈদ্যুতিক
| প্যারামিটার | ইউনিট | |
| ড্রাইভ ভোল্টেজ | ভি | 2.5±10% |
| ড্রাইভ কারেন্ট | এমএ | 160±30% |
| পালস সময়কাল | μs | 200~400 |
| গlকiমিFrসমতা | Hz | <800 |
| টাইপ | ফাইবার টাইপ | অপারেটিং ভোল্টেজ | পরীক্ষা তরঙ্গদৈর্ঘ্য | টিউব প্রকার | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
1X1B: দ্বিমুখী 1X1U: একমুখী |
এসএম: এসএম, 9/125 এক্স: অন্যান্য
|
2.5: 2.5ভি
|
1550: 1550nm এক্স: অন্যান্য |
25: 250um ৯০: 900um এক্স: অন্যান্য
|
05: 0.5 মি±5 সেমি 10: 1.0 মি±5 সেমি 15: 1.5 মি±5 সেমি এক্স: অন্যান্য |
ওও:কোনোটিই নয় FP:এফসি/পিসি এফএ:এফসি/এপিসি এসপি:এসসি/পিসি এসএ:SC/APC STP:ST/PC এলপি:এলসি/পিসি লা:এলসি/এপিসি এক্স:অন্যান্য |
ভিডিও
|
|
