| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | FSW-1x48-1U |
| MOQ.: | ১ পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

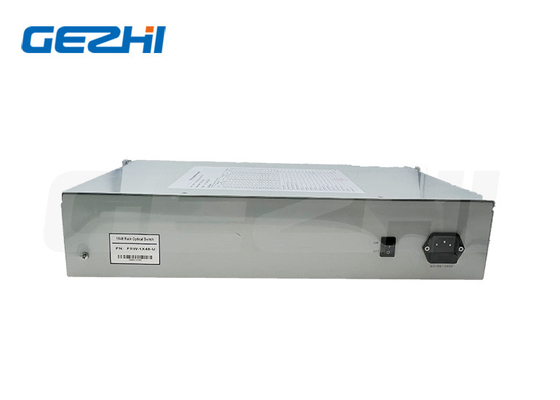

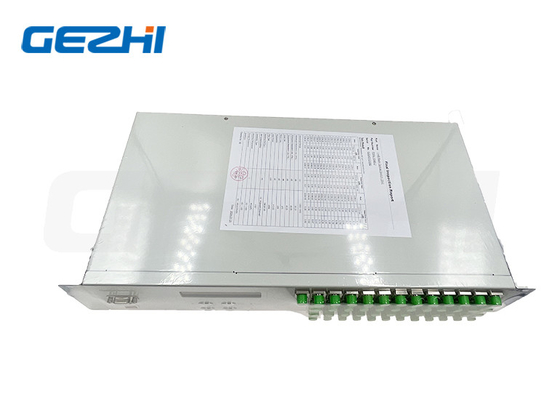

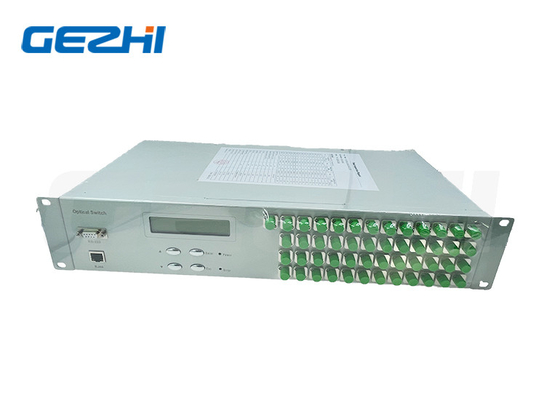

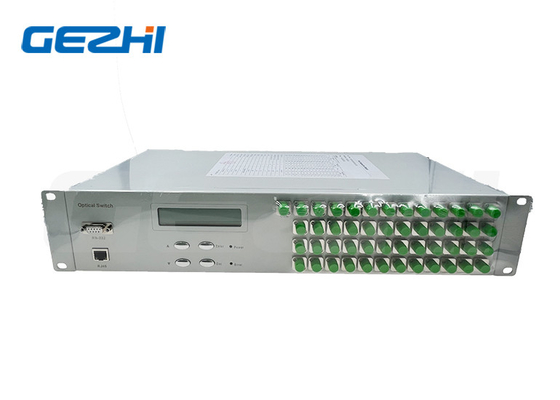

FSW 1x48 ফাইবার অপটিক্যাল সুইচ 19 ইঞ্চি 2 ইউ র্যাকমাউন্ট 1260 ~ 1650nm একক মোড
পণ্যের বর্ণনা
1x48 র্যাক-মাউন্ট করা অপটিক্যাল সুইচ একটি ধরণের অপটিক্যাল পথ নিয়ন্ত্রণ ডিভাইস যা অপটিক্যাল পথ নিয়ন্ত্রণ এবং সুইচিংয়ের কাজ করে। it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
গেজি ফোটনিক্স 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 পর্যন্ত 1x512 ফাইবার অপটিক্যাল সুইচ র্যাকমাউন্ট সরবরাহ করতে পারে।
বৈশিষ্ট্য
1.SerialNet, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থিতিশীলতা
2.LED ডিসপ্লে প্যানেল. ভিজ্যুয়াল ডিসপ্লে, সুবিধাজনক অপারেশন
3.আরএস২৩২ কন্ট্রোল এবং আরজে৪৫ ইথারনেট রিমোট ম্যানেজমেন্ট
4.চ্যানেল এবং স্বয়ংক্রিয় স্ক্যানিং সময় ব্যবধান সেট আপ করা যেতে পারে
5.স্বচ্ছ ট্রান্সমিশন সংকেত. উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
অ্যাপ্লিকেশন
1.এফআইটিএল
2. রক্ষণাবেক্ষণ ব্যবস্থা
3.অটোমেটিক পরিমাপ
4অপটিক্যাল নেটওয়ার্ক রিমোট মনিটরিং ক্যাবল মনিটরিং
টেকনিক্যাল ইনডেক্স
| প্যারামিটার | ইউনিট | ১x৪ | ১x৮ | ১x১২ | ১x১৬ | ১x২৪ | ১x৩২ | ১x৪৮ | ১x১২৮ |
| তরঙ্গদৈর্ঘ্যের পরিসীমা | এনএম | 1260 ~ 1650 বা কাস্টমাইজড | |||||||
| তরঙ্গদৈর্ঘ্য পরীক্ষা | এনএম | 1310/1550 অথবা কাস্টমাইজড | |||||||
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) | ডিবি | ≤ ১।0 | ≤ ১।0 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | ≤২।0 |
| রিটার্ন লস | ডিবি | এসএম ≥ ৫০ | |||||||
| ক্রসস্টক | ডিবি | ≤ ৭০ | |||||||
| পিডিএল | ডিবি | ≤০05 | |||||||
| ডব্লিউডিএল | ডিবি | ≤০25 | |||||||
| টিডিএল | ডিবি | ≤০20 | |||||||
| পুনরাবৃত্তিযোগ্য | ডিবি | ≤০02 | |||||||
| পরিবর্তন সময় | এম এস | ≤১০ (পরবর্তী চ্যানেল) | |||||||
| অপটিক্যাল পাওয়ার | এম ডাব্লু | ≤৫০০ | |||||||
| ফাইবারের ধরন | উমম | 9/125 | |||||||
| সংযোগকারী | / | এফসি, এসসি, এলসি, এসটি, এসএমএ বা কাস্টমাইজড | |||||||
| মনিটর পোর্ট | / | RJ45 & RS232 অথবা কাস্টমাইজড | |||||||
| ওয়ার্কিং পাওয়ার সাপ্লাই (প্লাগ টাইপ) | V | AC:220V (50/60Hz) অথবা DC:36V~72V | |||||||
| অপারেটিং তাপমাত্রা | °C | -১০ ~ +৬০ | |||||||
| সংরক্ষণ তাপমাত্রা | °C | -৪০~+৮৫ | |||||||
| র্যাক মাউন্ট মাত্রা | মিমি | 1U L483XW230XH44.5 (১৬ টি পর্যন্ত চ্যানেল) কাস্টমাইজেশন উপলব্ধ। | |||||||
|
2U L483XW230XH89 (৩৬ টি পর্যন্ত চ্যানেল) কাস্টমাইজেশন উপলব্ধ। 2U L483XW350XH89 (৬৪ টি পর্যন্ত চ্যানেল) কাস্টমাইজেশন উপলব্ধ। |
|||||||||
| 3U L483XW350XH133.5 (১২৮ টি পর্যন্ত চ্যানেল) কাস্টমাইজেশন উপলব্ধ। | |||||||||
| 4U L483XW350XH178 (২৫৬ টি পর্যন্ত চ্যানেল) কাস্টমাইজেশন উপলব্ধ। | |||||||||
প্যানেল অঙ্কন

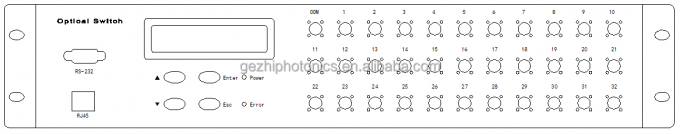

সামনের প্যানেল
1xN≤16 অপটিক্যাল সুইচ 19 ′′1U র্যাক মাউন্ট
1xN≤36 অপটিক্যাল সুইচ 19 √2U র্যাক মাউন্ট

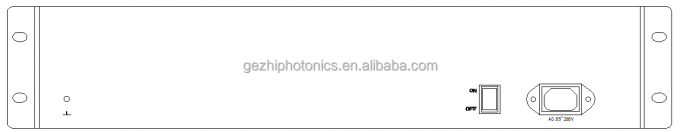

পিছনের প্যানেল
অর্ডার সংক্রান্ত তথ্য
OSW-XXX-XX-XX-XX-XX-XX-XX-XX
| ওএসডব্লিউ | মোড | তরঙ্গদৈর্ঘ্য | প্যাকেজ | ফাইবারের ধরন | পাওয়ার সাপ্লাই | সংযোগকারী |
| ১x৪ ১x৮ ১x১৬ ১x৩২ ১x৬৪ ১x১২৮ S = স্পেসিফিকেশন |
S=SM এম=এমএম |
85=850nm ১৩=১৩১০nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm ৪৬০ এনএম ৭৮০ এনএম ৯৮০ এনএম S=নির্দিষ্ট করুন |
1U=1U র্যাকমাউন্ট 2U=2U র্যাকমাউন্ট 3U=3U র্যাকমাউন্ট 4U=4U র্যাকমাউন্ট S=নির্দিষ্ট করুন |
M5=50/125 M6=62.5/125 S9=9/125 এস১০৫/১২৫ S200/240 S272/300 S365/400 S550/600 S=নির্দিষ্ট করুন |
এসি = একক 85 ~ 265V +DC36~75V |
00=কোনও FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=নির্দিষ্ট করুন |
|
|
