| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-OLP-M-LP |
| MOQ.: | ১ পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
1260 ~ 1650nm অপটিক্যাল লাইন সুরক্ষা মডিউল,আরএস -232 সিরিয়াল পোর্ট,এলসি / ইউপিসি
সংক্ষিপ্ত বিবরণ
জিজেড-ওএলপি-এম-এলপি অপটিক্যাল ফাইবার সুরক্ষা মডিউল হল একটি প্রধান ফাইবার এবং স্ট্যান্ডবাই অপটিক্যাল ফাইবার ত্রুটি স্বয়ংক্রিয় আলোর পথ সুইচিং মডিউল, মডিউলটি একই সময়ে প্রধান ফাইবার এবং স্ট্যান্ডবাই ফাইবার পর্যবেক্ষণ করে,যখন প্রধান অপটিক্যাল ফাইবার পাওয়ার সিগন্যাল সেট মানের নিচে এবং স্ট্যান্ডবাই অপটিক্যাল ফাইবার সিগন্যাল স্বাভাবিক হয়, মডিউলটি স্বয়ংক্রিয়ভাবে স্ট্যান্ডবাই অপটিক্যাল ফাইবারের দিকে অপটিক্যাল পাথ স্যুইচ করে;যখন স্ট্যান্ডবাই অপটিক্যাল ফাইবার পাওয়ার সিগন্যাল সেট মানের নীচে থাকে এবং প্রধান অপটিক্যাল ফাইবার সিগন্যাল স্বাভাবিক থাকে,মডিউল স্বয়ংক্রিয়ভাবে প্রধান অপটিক্যাল ফাইবারের অপটিক্যাল পাথ সুইচিং;মডিউলটি RS-232 সিরিয়াল পোর্ট যোগাযোগ সমর্থন করে, চুক্তি বা অনুসন্ধান মডিউল তথ্য দ্বারা সেট আপ করা যেতে পারে।
ফেরেচার
•চ্যানেল কম সন্নিবেশ ক্ষতি এবং উচ্চ স্থিতিশীলতা
• প্রধান অপটিক্যাল ফাইবার এবং স্ট্যান্ডবাই অপটিক্যাল ফাইবার অপটিক্যাল পাওয়ারের আকারের রিয়েল-টাইম পর্যবেক্ষণ।
• স্বয়ংক্রিয়ভাবে ফাইবার অপটিক্যাল প্রধান / স্ট্যান্ডবাই সুইচ।
•আরএস-২৩২ সিরিয়াল পোর্ট যোগাযোগ সমর্থন করে
স্কিম্যাটিক চিত্র
বিশেষ উল্লেখ
|
প্যারামিটার
|
প্যারামিটার মান
|
|
মডেল
|
GZ-OLP-M-LP
|
|
সন্নিবেশ হ্রাস
|
≤১.৫ ডিবি
|
|
তরঙ্গদৈর্ঘ্যের পরিসীমা
|
১২৬০-১৬৫০ এনএম
|
|
অপটিক্যাল পাওয়ার সুইচিং মান
|
-১০ ডিবিএম,-১৫ ডিবিএম,-২০ ডিবিএম,-২৫ ডিবিএম,-30 ডিবিএম,-৩৫ ডিবিএম
(1550nm)
|
|
সঠিকতা
|
±৫%
|
|
জীবনকাল
|
≥ ১০7
|
|
ফাইবারের ধরন
|
৯/১২৫
|
|
সংযোগকারী
|
এলসিপিসি
|
|
কন্ট্রোল মোড
|
আরএস-২৩২
|
|
পাওয়ার ডাউন স্টেট
|
লকিং
|
|
ওয়ার্কিং পাওয়ার সাপ্লাই
|
ডিসি:৫ ভোল্ট/৫০০ এমএ
|
|
অপারেটিং তাপমাত্রা
|
0 ~ +50°C
|
|
সংরক্ষণ তাপমাত্রা
|
-১০°C~ +৭০°C
|
|
পণ্যের আকার
|
(L) ১০৪.০× (W) ১২০× (H) ২৮±০.২ মিমি
|

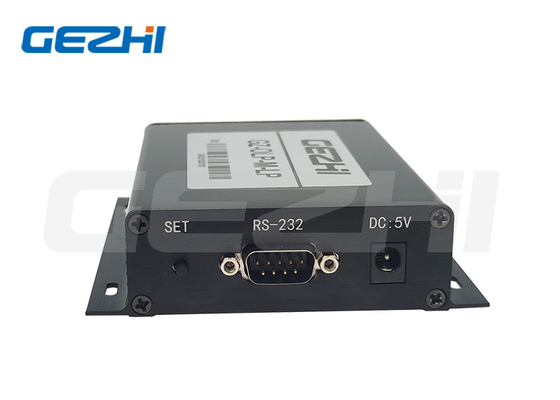

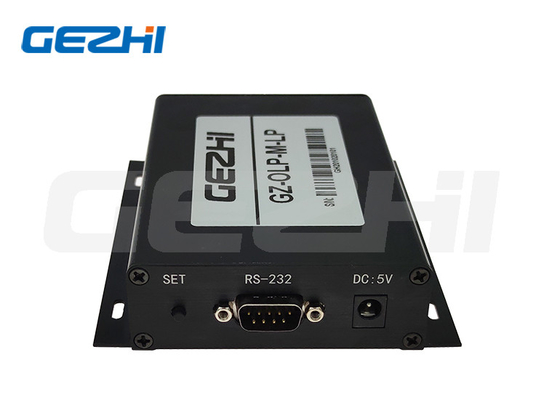

প্যানেলের বর্ণনা

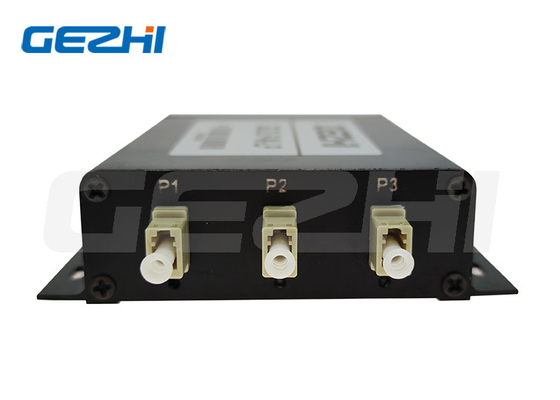

সংযোগকারী 1: ফাইবার অপটিক্স সংযোগকারী (সাধারণ পোর্ট)
সংযোগকারী 2: অপটিক্যাল ফাইবার সংযোগকারী (প্রধান ফাইবার)
সংযোগকারী 3: অপটিক্যাল ফাইবার সংযোগকারী (স্ট্যান্ডবাই ফাইবার)
সূচক আলো ১ঃ সূচক আলো যখন সবুজ হয়, তখন মডিউলটি প্রধান অপটিক্যাল ফাইবার হিসাবে কাজ করে; যখন এটি লাল হয়, তখন মডিউলটি রিপেয়ার অপটিক্যাল ফাইবার হিসাবে কাজ করে।
সূচক আলো ২ঃ যখন সূচক আলো সবুজ হয়, তখন প্রধান ফাইবার সংকেত স্বাভাবিক হয়; যখন এটি লাল হয়, তখন প্রধান ফাইবার সংকেতটি বিকল হয়
সূচক আলো 3: যখন সূচক আলো সবুজ হয়, তখন স্ট্যান্ডবাই ফাইবার সংকেত স্বাভাবিক হয়; যখন এটি লাল হয়, তখন স্ট্যান্ডবাই ফাইবার সংকেত অপ্রচলিত হয়
SET: মূল ফাইবার এবং স্ট্যান্ডবাই ফাইবারের মধ্যে স্যুইচ করতে কীটি ব্যবহার করা হয়
RS-232: সিরিয়াল যোগাযোগ ইন্টারফেস;
পাওয়ারঃ পাওয়ার ইন্টারফেস ((5V/500mA)
ডিফল্ট সেটিং
•আরএস-২৩২ঃবাউড রেটঃ9600; ডেটা বিটঃ ৮ বিট; স্টপ বিটঃ ১ বিট; প্যারিটি বিটঃ NONE; • অপটিক্যাল পাওয়ার সুইচিং ভ্যালুঃ -৩৫ ডিবিএম
SET:অনুমোদিত সেটিং
RS-232 পিন সংজ্ঞা
|
পিন
|
নাম | ব্যাখ্যা কর |
| 1 |
এন সি
|
এন সি
|
| 2 |
RXD
|
রিসিভিং টার্মিনাল
|
| 3 |
টিএক্সডি
|
প্রেরণ শেষ
|
| 4 |
এন সি
|
এন সি
|
| 5 |
জিএনডি
|
জিএনডি
|
| 6 | এন সি | এন সি |
| 7 | এন সি | এন সি |
| 8 | এন সি | এন সি |
| 9 | এন সি | এন সি |
ভিডিও
|
|
