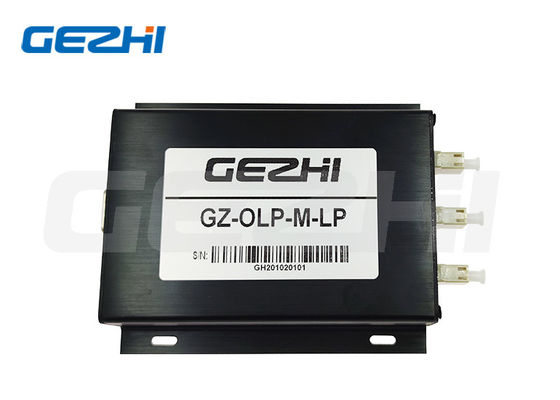

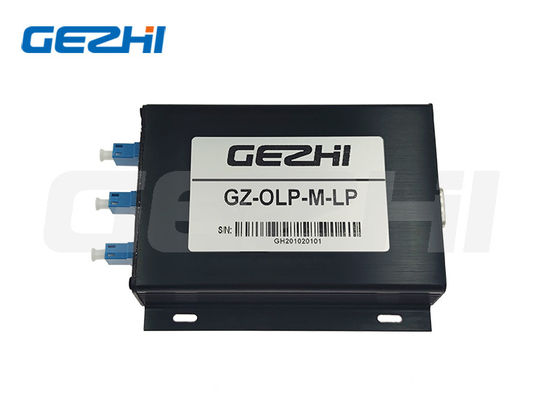

১২৬০~১৬৫০nm অপটিক্যাল লাইন প্রোটেকশন মডিউল RS-232 কন্ট্রোল এবং ফাইবার প্রোটেকশনের জন্য LC/UPC কানেক্টর সহ

১২৬০~১৬৫০nm অপটিক্যাল লাইন প্রোটেকশন মডিউল RS-232 কন্ট্রোল এবং ফাইবার প্রোটেকশনের জন্য LC/UPC কানেক্টর সহ

ব্র্যান্ড নাম:	GEZHI or OEM
মডেল নম্বর:	GZ-OLP-M-LP
MOQ.:	১ পিসি
মূল্য:	US$480/US$560
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE RoHS,ISO9001

ওএলপি মডিউল

তরঙ্গদৈর্ঘ্য পরিসীমা:

1260 ~ 1650nm

কন্ট্রোল মোড:

RS-232

সংযোগকারী:

এলসি/ইউপিসি

প্যাকেজিং বিবরণ:

কাগজ বাক্স

যোগানের ক্ষমতা:

প্রতি মাসে 5000 পিসি

বিশেষভাবে তুলে ধরা:

এলসি/ইউপিসি অপটিক্যাল লাইন সুরক্ষা মডিউল

1650nm অপটিক্যাল লাইন সুরক্ষা মডিউল

RS-232 অপটিক্যাল লাইন সুরক্ষা মডিউল

পণ্যের বর্ণনা

১২৬০~১৬৫০nm অপটিক্যাল লাইন সুরক্ষা মডিউল RS-232 সিরিয়াল পোর্ট সহ

GZ-OLP-M-LP অপটিক্যাল ফাইবার সুরক্ষা মডিউল প্রধান এবং স্ট্যান্ডবাই অপটিক্যাল ফাইবারের মধ্যে স্বয়ংক্রিয়ভাবে আলোক পথ পরিবর্তন করে। এই মডিউলটি উভয় ফাইবার পথ অবিচ্ছিন্নভাবে পর্যবেক্ষণ করে এবং প্রধান ফাইবার সংকেত নির্ধারিত থ্রেশহোল্ডের নিচে নেমে গেলে স্বয়ংক্রিয়ভাবে স্ট্যান্ডবাই ফাইবার-এ সুইচ করে, অথবা স্ট্যান্ডবাই সংকেত ব্যর্থ হলে প্রধান ফাইবার-এ ফিরে আসে। কনফিগারেশন এবং স্ট্যাটাস পর্যবেক্ষণের জন্য RS-232 সিরিয়াল পোর্ট যোগাযোগের সমর্থন করে।

মূল বৈশিষ্ট্য

উচ্চ স্থিতিশীলতা সহ কম সন্নিবেশ ক্ষতি
প্রধান এবং স্ট্যান্ডবাই অপটিক্যাল পাওয়ার স্তরের রিয়েল-টাইম পর্যবেক্ষণ
স্বয়ংক্রিয় প্রধান/স্ট্যান্ডবাই ফাইবার সুইচিং
RS-232 সিরিয়াল পোর্ট যোগাযোগ সমর্থন

অপারেশন স্কিম্যাটিক

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	মান
মডেল	GZ-OLP-M-LP
সন্নিবেশ ক্ষতি	≤১.৫ ডিবি
তরঙ্গদৈর্ঘ্য পরিসীমা	১২৬০~১৬৫০nm
অপটিক্যাল পাওয়ার সুইচিং মান	-১০ডিবিএম, -১৫ডিবিএম, -২০ডিবিএম, -২৫ডিবিএম, -৩০ডিবিএম, -৩৫ডিবিএম (১৫৫০nm)
সঠিকতা	±৫%
জীবনকাল	≥ ১০⁷
ফাইবার প্রকার	৯/১২৫ µm
সংযোগকারী	LC/UPC
নিয়ন্ত্রণ মোড	RS-232
পাওয়ার ডাউন অবস্থা	ল্যাচিং
কার্যকরী পাওয়ার সাপ্লাই	DC: ৫V/৫০০mA
কার্যকরী তাপমাত্রা	০ ~ +৫০°C
সংরক্ষণ তাপমাত্রা	-১০°C ~ +৭০°C
পণ্যের আকার	(L)১০৪.০ * (W)১২০ * (H)২৮ ± ০.২মিমি

প্যানেল বর্ণনা

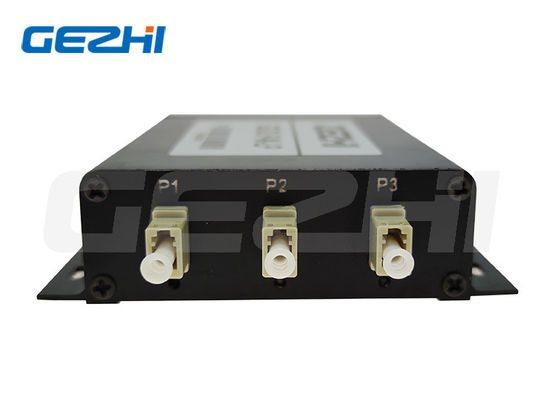

সংযোগকারী ১: অপটিক্যাল ফাইবার সংযোগকারী (সাধারণ পোর্ট)
সংযোগকারী ২: অপটিক্যাল ফাইবার সংযোগকারী (প্রধান ফাইবার)
সংযোগকারী ৩: অপটিক্যাল ফাইবার সংযোগকারী (স্ট্যান্ডবাই ফাইবার)
সূচক আলো ১: সবুজ = প্রধান ফাইবার সক্রিয়; লাল = স্ট্যান্ডবাই ফাইবার সক্রিয়
সূচক আলো ২: সবুজ = প্রধান ফাইবার সংকেত স্বাভাবিক; লাল = প্রধান ফাইবার সংকেত ত্রুটি
সূচক আলো ৩: সবুজ = স্ট্যান্ডবাই ফাইবার সংকেত স্বাভাবিক; লাল = স্ট্যান্ডবাই ফাইবার সংকেত ত্রুটি

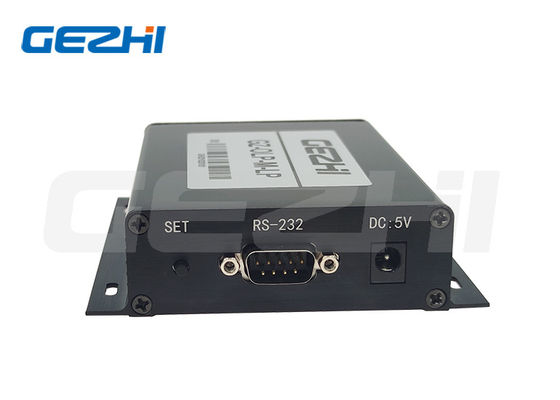

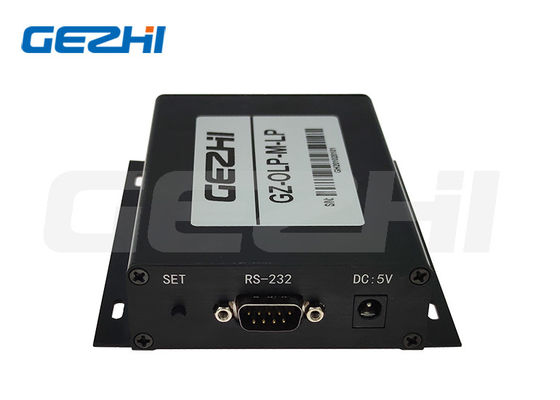

SET বোতাম: প্রধান এবং স্ট্যান্ডবাই ফাইবারের মধ্যে ম্যানুয়াল সুইচিং
RS-232: সিরিয়াল যোগাযোগ ইন্টারফেস
পাওয়ার: পাওয়ার ইন্টারফেস (৫V/৫০০mA)

ডিফল্ট সেটিংস

RS-232: বাউড রেট: ৯৬০০; ডেটা বিট: ৮ বিট; স্টপ বিট: ১ বিট; প্যারিটি বিট: NONE
অপটিক্যাল পাওয়ার সুইচিং মান: -৩৫ডিবিএম
SET বোতাম: ম্যানুয়াল কনফিগারেশন অনুমতি দেয়

RS-232 পিন সংজ্ঞা

পিন	নাম	বর্ণনা
১	NC	সংযুক্ত নয়
২	RXD	গ্রহণকারী টার্মিনাল
৩	TXD	প্রেরণকারী প্রান্ত
৪	NC	সংযুক্ত নয়
৫	GND	গ্রাউন্ড
৬-৯	NC	সংযুক্ত নয়
