| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 32CH-AAWG-এস |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
দ্বি নির্দেশমূলক 32CH অ্যাথারমাল এডাব্লুজি মডিউল ডিডাব্লুডিএম ম্যাক্স বা ডেমাক্স সিঙ্গল ফাইবার
গেঝির দ্বি নির্দেশমূলক 32CH অ্যাথারমাল এডাব্লুজি মডিউল ডিডাব্লুডিএম ম্যাক্স বা ডেমাক্সহ্রাস, উচ্চ ঘনত্ব এবং স্বতন্ত্র প্যাসিভ অপটিকাল মডিউল।এটি অথেরলের উপর ভিত্তি করে তৈরিঅ্যারেভড ওয়েভগুইড গ্রেটিংসঙ্গে গাউসীয় একতরফা প্রযুক্তি।দ্বি নির্দেশমূলক 32CH অ্যাথারমাল এডাব্লুজি মডিউল মেট্রো অ্যাক্সেস এবং ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য একটি অতি স্বল্প-ক্ষতি (সর্বোচ্চ: 3.5 ডিবি) এবং উচ্চ চ্যানেল বিচ্ছিন্নতা ডাব্লুডিএম সমাধান সরবরাহ করে।এই দ্বি নির্দেশমূলক 32CH অ্যাথারমাল এডাব্লুজি মডিউলটি 1U 19 "র্যাকমাউন্টে ফাইবার হ্যান্ডলিংয়ের স্বাচ্ছন্দ্য, দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং দুর্দান্ত চ্যানেল বিচ্ছিন্নতা। দ্বি নির্দেশিত 32CH অথেরল এডাব্লুজি মডিউল একটি ইউনিটে বিল্ট ইন ম্যাক্স, একক নেটওয়ার্ক ফাইবারের সাথে কাজ করে
বৈশিষ্ট্য
উচ্চ চ্যানেল বিচ্ছিন্নতা
কোন শক্তি প্রয়োজন
আল্ট্রাাল লো সন্নিবেশ ক্ষতি
স্বতন্ত্র 19 "1 ইউ রাকমাউন্ট
অ্যাপ্লিকেশন
তরঙ্গদৈর্ঘ্য নির্বাচনী রাউটিং
মেট্রো এবং দীর্ঘ দুরত্ব নেটওয়ার্ক
ডাব্লুডিএম সংক্রমণ
অপটিকাল সিগন্যাল প্রসেসিং
সবিস্তার বিবরণী
| পরামিতি | পরিবেশ | বিশেষ উল্লেখ | ইউনিট | ||
| ন্যূনতম। | সর্বোচ্চ। | ||||
| অপারেটিং তাপমাত্রা | অপারেটিং | -5 | 65 | ওসি | |
| অপারেটিং আর্দ্রতা | অপারেটিং | 5 | 95 | % আরএইচ | |
| সংগ্রহস্থল তাপমাত্রা | Non_Operating | -40 | +85 | ওসি | |
| স্টোরেজ আর্দ্রতা | Non_Operating | 5 | 95 | % আরএইচ | |
| অপ্টিক্যাল স্পেসিফিকেশন | এডাব্লুজি গাউসিয়ান এএইডাব্লু | ||||
| পরামিতি | শর্ত | চশমা | ইউনিট | ||
| ন্যূনতম | আদর্শ | ম্যাক্স | |||
| চ্যানেলের সংখ্যা | 1-1 × 32 | ||||
| সংখ্যা চ্যানেল ব্যবধান | 100GHz | 100 | গিগাহার্জ | ||
| চা।কেন্দ্র তরঙ্গদৈর্ঘ্য | আইটিইউ ফ্রিকোয়েন্সি। | সি-ব্যান্ড | NM | ||
| চ্যানেল পাসব্যান্ড সাফ করুন | ± 0.1 | NM | |||
| অপ্টিক্যাল স্পেসিফিকেশনস | |||||
| পরামিতি | শর্ত | চশমা | ইউনিট | ||
| ন্যূনতম | আদর্শ | ম্যাক্স | |||
| তরঙ্গদৈর্ঘ্য স্থায়িত্ব | সবকটি চ্যানেলের তরঙ্গদৈর্ঘ্য ত্রুটির সর্বাধিক পরিসীমা এবং গড় মেরুকরণে তাপমাত্রা। | ± 0.05 | NM | ||
| -1 ডিবি -1 ডিবি চ্যানেল ব্যান্ডউইথ | পাসব্যান্ড আকার দ্বারা সংজ্ঞায়িত চ্যানেল ব্যান্ডউইদথ।প্রতিটি চ্যানেলের জন্য | 0.24 | NM | ||
| -3 ডিবি -3 ডিবি চ্যানেল ব্যান্ডউইথ | পাসব্যান্ড আকার দ্বারা সংজ্ঞায়িত চ্যানেল ব্যান্ডউইদথ।প্রতিটি চ্যানেলের জন্য | 0.43 | NM | ||
| আইটিইউ গ্রিডে অপটিক্যাল সন্নিবেশ ক্ষতি | সমস্ত চ্যানেলের আইটিইউ তরঙ্গদৈর্ঘ্যে সর্বনিম্ন সংক্রমণ হিসাবে সংজ্ঞায়িত।প্রতিটি চ্যানেলের জন্য, সমস্ত তাপমাত্রা এবং পোলারাইজেশন। | 3.2 | 3.5 | ডেসিবেল | |
| সংলগ্ন চ্যানেল বিচ্ছিন্নতা | সংলগ্ন চ্যানেলের আইটিইউ ব্যান্ডের মধ্যে আইটিইউ গ্রিড তরঙ্গ দৈর্ঘ্যের সর্বোচ্চ পাওয়ার, সমস্ত মেরুকরণ, থেকে গড় সংক্রমণ থেকে সন্নিবেশ ক্ষতির পার্থক্য। | 30 | ডেসিবেল | ||
| অ-সংলগ্ন, চ্যানেল বিচ্ছিন্নতা | আইএনইউ গ্রিড তরঙ্গদৈর্ঘ্যে সর্বোচ্চ পাওয়ার, সমস্ত মেরুকরণ, ননডজ্যাসেন্ট চ্যানেলের আইটিইউ ব্যান্ডের মধ্যে গড় সংক্রমণ থেকে সঞ্চার ক্ষতির পার্থক্য। | 40 | ডেসিবেল | ||
| মোট চ্যানেল বিচ্ছিন্নতা |
আইটিইউ গ্রিড তরঙ্গদৈর্ঘ্যে আইটিইউ ব্যান্ডের মধ্যে সর্বাধিক পাওয়ার, সমস্ত মেরুকরণে গড় সংক্রমণ থেকে মোট সংশ্লেষ সন্নিবেশ ক্ষতির পার্থক্য সংলগ্ন চ্যানেলগুলি সহ অন্যান্য সমস্ত চ্যানেলের। |
33 | ডেসিবেল | ||
| সন্নিবেশ হ্রাস ইউনিফর্মিটি | সমস্ত চ্যানেল, মেরুকরণ এবং তাপমাত্রা জুড়ে আইটিইউর মধ্যে সন্নিবেশ ক্ষতির প্রকরণের সর্বাধিক পরিসীমা। | 0.8 | 1.0 | ডেসিবেল | |
| সন্নিবেশ হ্রাস রিপল |
যেকোন ম্যাক্সিমা এবং জুড়ে অপটিক্যাল ক্ষতির কোনও মিনিমা প্রতিটি বন্দরে প্রতিটি চ্যানেলের জন্য সীমানা পয়েন্ট বাদে আইটিইউ ব্যান্ড |
0.4 | 0.5 | ডেসিবেল | |
| Directivity | ইনপুট চ্যানেল এন থেকে পাওয়ার করতে কোনও চ্যানেল (চ্যানেল এন ব্যতীত) থেকে প্রতিফলিত পাওয়ারের অনুপাত | 50 | ডেসিবেল | ||
| অপটিকাল রিটার্ন ক্ষতি | ইনপুট এবং আউটপুট পোর্টগুলি | 40 | ডেসিবেল | ||
| ক্লিয়ার চ্যানেল ব্যান্ডের PDL সমাহার নির্ভরতা হ্রাস | আইটিইউ ব্যান্ডে সবচেয়ে খারাপের মান পরিমাপ করা হয়েছে | 0.3 | 0.5 | ডেসিবেল | |
| মেরুকরণ মোড ছড়িয়ে দেওয়া | 0.5 | পুনশ্চ | |||
| সর্বোচ্চ অপটিক্যাল শক্তি | 23 | dBm | |||
| MUXDEMUX ইনপুট আউটপুট পর্যবেক্ষণ ব্যাপ্তি | -35 | +23 | dBm | ||
তথ্য বিন্যাস
| AWG | এক্স | এক্সএক্স | এক্স | এক্সএক্স | এক্স | এক্সএক্স |
| চ্যানেল ব্যবধান | চ্যানেলের সংখ্যা | কনফিগারেশন | 1 ম চ্যানেল | প্যাকেজের প্রকারভেদ | ইন / আউট সংযোগকারী | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 চ্যানেল 44 = 44 চ্যানেল 48 = 48 চ্যানেল
|
এস = সিঙ্গল ফাইবার ডি = ডুয়াল ফাইবার |
21 = Ch21 ...... 34 = Ch34 ...... 50 = Ch50 ...... |
আর ইউ = 19 "1 ইউ রাকমাউন্ট |
0 = কোনটি 1 = এফসি / এপিসি 2 = এফসি / পিসি 3 = এসসি / এপিসি 4 = এসসি / পিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি এস = উল্লেখ করুন |

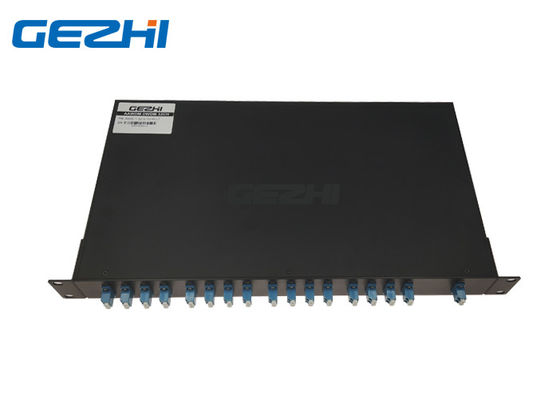

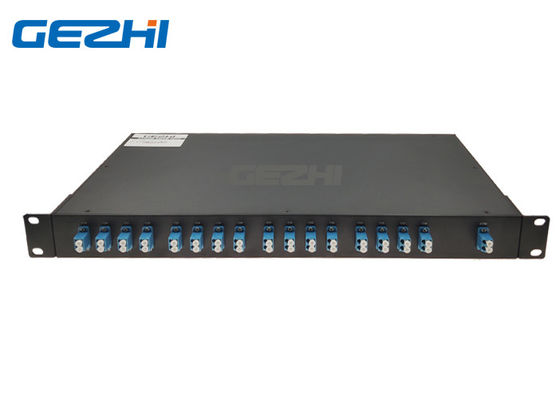

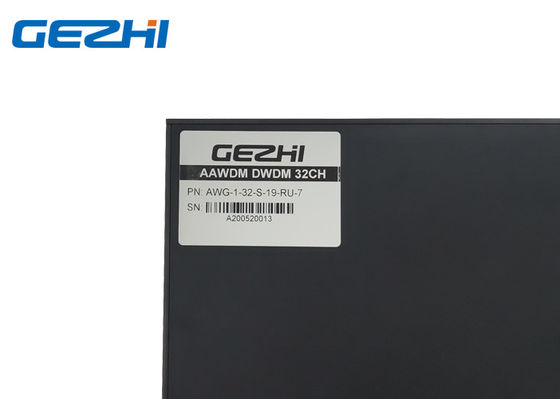

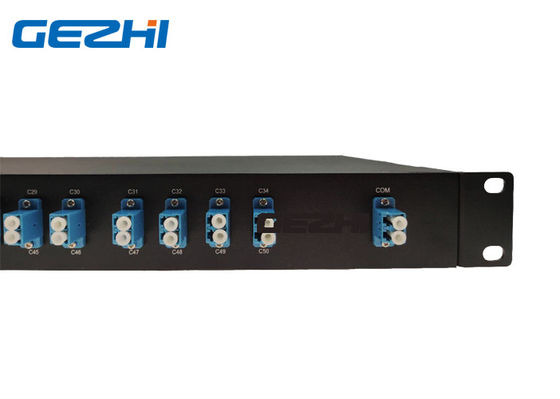

32CH AAWG মডিউল প্যাকেজ
দ্বি নির্দেশমূলক 32CH AAWG মডিউল একক ফাইবার
|
|
