| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x96 এএডাব্লুজি |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

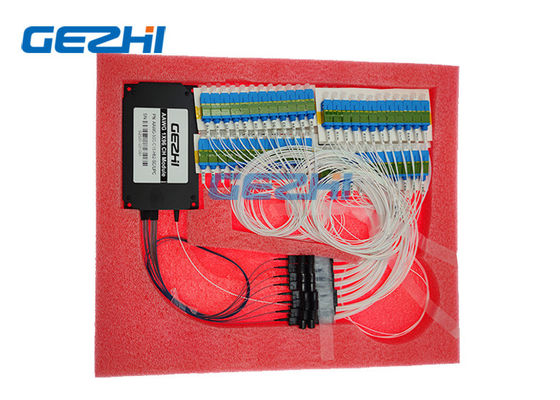

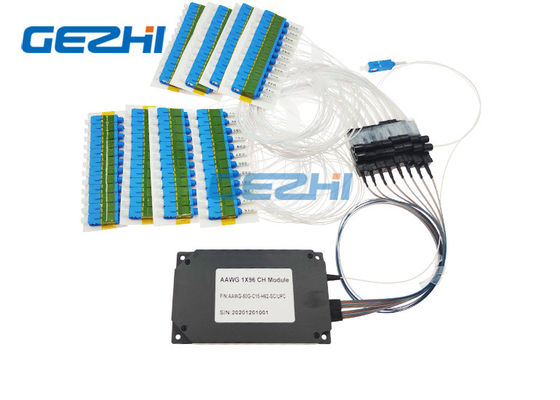

নিম্ন সন্নিবেশ ক্ষতি 1x96 অ্যাথারমাল এডাব্লুজি ডিডাব্লুডিএম মডিউল
অ্যারেড-ওয়েভগুইড গ্রেটিং (এডাব্লুজি) তরঙ্গদৈর্ঘ্য মাল্টি / ডেমোলেটলিপ্সার ডাব্লুডিএম সিস্টেমে ব্যবহারের জন্য বিভিন্ন তরঙ্গদৈর্ঘ্যের অপটিকাল সংকেতগুলিকে একত্রিত করে এবং বিভক্ত করে।এই 50GHz অ্যাথারমাল এডাব্লুজি যা অনুকূলিত নকশা এবং সুনির্দিষ্ট বানোয়াট দ্বারা উচ্চ কার্যকারিতা অর্জন করেছে।ফ্ল্যাট-শীর্ষ ফিল্টার আকারের সাথে পুরো সি-ব্যান্ডের জন্য 96 ইঞ্চি পর্যন্ত উপলব্ধ।কাস্টমাইজড স্পেসিফিকেশন এল-ব্যান্ড ইত্যাদির মতো উপলব্ধ is
জিজিহি ফোটোনিকস কোং, লিমিটেড এএডব্লিউজি মডিউলটি ডিডাব্লুডিএম সরঞ্জামগুলি মাল্টিপ্লেক্সার / ডেমোলেটলিপ্সার ব্লকগুলির প্রধান উপাদান।এএডাব্লুজি বিস্তৃত তাপমাত্রার ব্যাপ্তিতে কাজ করার অনুমতি দেয়।চিপ তাপ বিস্তারের ক্ষতিপূরণ প্রদানের কারণে GEZHI এর AAWG মডিউল সম্পূর্ণরূপে প্যাসিভ ডিভাইস।মডিউলটিতে সিস্টেমের উপাদানগুলি অন্তর্ভুক্ত নয় যা বৈদ্যুতিক সরবরাহের জন্য অনুরোধ করে।
বৈশিষ্ট্য
নিম্ন সন্নিবেশ ক্ষতি
উচ্চ চ্যানেল বিচ্ছিন্নতা
উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা
ওয়াইড পাস ব্যান্ড
ডেটা-ক্ষুধার্ত অ্যাপ্লিকেশনগুলির জন্য উচ্চ ক্ষমতা
গাউসিয়ান আকৃতির পাস ব্যান্ডগুলির সাথে একটি অ্যাথারমাল এডাব্লুজি প্রযুক্তির ভিত্তিতে
অ্যাপ্লিকেশন
মেট্রো নেটওয়ার্কগুলি
তথ্য কেন্দ্র
ডাব্লুডিএম নেটওয়ার্ক
CATV অ্যাপ্লিকেশন
টেলিযোগাযোগ
অ্যাক্সেস নেটওয়ার্ক
স্পেসিফিকেশন
| প্যারামিটার | বিশেষ উল্লেখ | ইউনিট | মন্তব্য | ||
| নূন্যতম | সর্বাধিক | ||||
| ইনপুট চ্যানেল | ঘ | ||||
| আউটপুট চ্যানেল | 96 | 80, 96 টি চ্যানেল উপলব্ধ | |||
| চ্যানেল ব্যবধান | 50 | গিগাহার্টজ | |||
| 1 ডিবি ব্যান্ডউইথ |
0.18 |
এনএম | গসশন প্রকার | ||
| 3 ডিবি ব্যান্ডউইথ |
0.28 |
এনএম | |||
| আমি আমি এল | 7 | ডিবি | আইটিইউ পাসব্যান্ডের সবচেয়ে খারাপ ঘটনা | ||
| আইএল ইউএনআই। | ঘ | ডিবি | |||
| রিপল | 0.7 | ডিবি | আইটিইউ পাসব্যান্ডে লোকসানের প্রকরণ | ||
| পিডিএল | 0.5 | ডিবি | সর্বাধিকআইটিইউ পাসব্যান্ডে মান | ||
| সংলগ্ন ক্রোস্টালক | 22 | ডিবি | আইটিইউ পাসব্যান্ডের সবচেয়ে খারাপ ঘটনা | ||
| নন-অ্যাজ্যাসেন্ট ক্রোস্টালক | 27 | ডিবি | আইটিইউ পাসব্যান্ডের সবচেয়ে খারাপ ঘটনা | ||
| টোটাল ক্রাস্টল | 20 | ডিবি | অন্যান্য সমস্ত চ্যানেলের সংক্ষিপ্ত ক্রসস্টালক | ||
| রিটার্ন লস | 40 | ডিবি | |||
| সর্বোচ্চ ক্রমাগত অপটিক্যাল শক্তি ical | 250 | মেগাওয়াট | সর্বাধিক ইনপুট অপটিক্যাল শক্তি | ||
| ক্রোমাটিক বিচ্ছুরণ (সিডি) | -20 | +20 | পিএস / এনএম | ||
| পিএমডি | 0.5 | পুনশ্চ | |||
অপটিকাল সিগন্যাল সংক্রমণ ডায়াগ্রাম
আদেশ তথ্য
| এএডব্লিউজি | এক্সএক্স | এক্স | এক্সএক্স | XXX | এক্সএক্স | এক্সএক্স | এক্সএক্স |
| ব্যবধান | কৃপণ প্রকিতির | চ্যানেল নম্বর | 1 ম চ্যানেল | ইনপুট ফাইবার দৈর্ঘ্য | আউটপুট ফাইবার দৈর্ঘ্য | ইন / আউট সংযোগকারী | |
| অ্যাথার্মাল এডাব্লুজি |
05 = 50GHz 10 = 100GHz 20 = 200GHz |
এফ = ফ্ল্যাট-শীর্ষ জি = গাউসিয়ান |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = নির্দিষ্ট করুন |
সি 14 = সি 14 ... ... এইচ 25 = এইচ 25 ... ... এইচ 60 = এইচ 60 ... ... XXX = নির্দিষ্ট করুন |
05 = 0.5 মি 10 = 1.0 মি 15 = 1.5 মি 20 = 2.0 মি 25 = 2.5 মি XX = নির্দিষ্ট করুন |
05 = 0.5 মি 10 = 1.0 মি 15 = 1.5 মি 20 = 2.0 মি 25 = 2.5 মি XX = নির্দিষ্ট করুন |
0 = কিছুই নয় এলপি = এলসি / পিসি এলএ = এলসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এফপি = এফসি / পিসি এফএ = এফসি / এপিসি এক্স = নির্দিষ্ট করুন |
|
|
