| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2,2x2 PM ফিউজড কাপলার |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

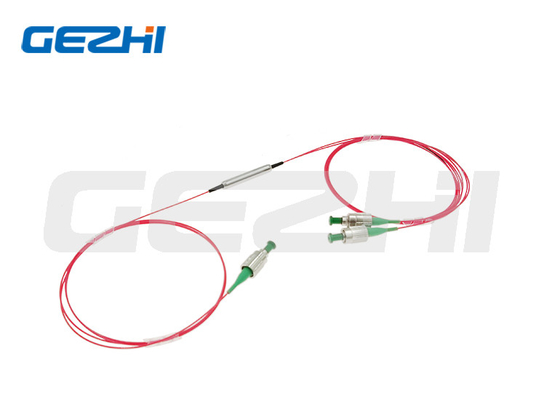

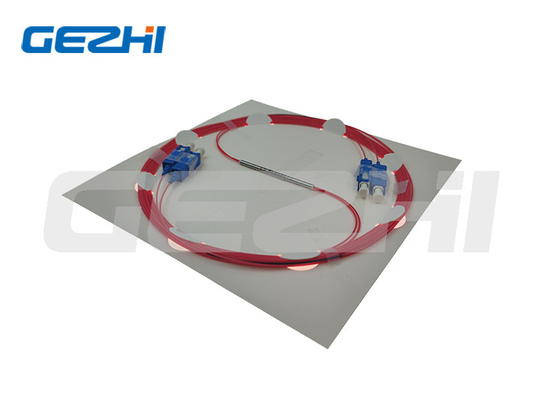

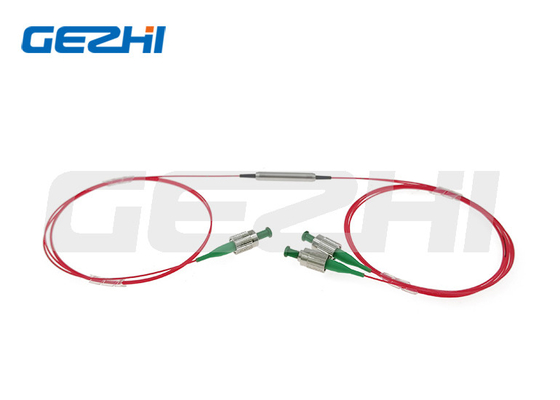

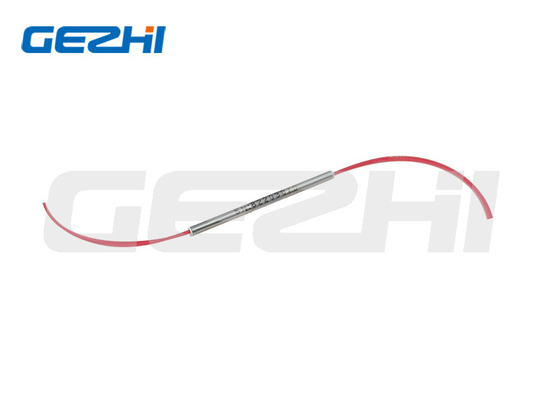

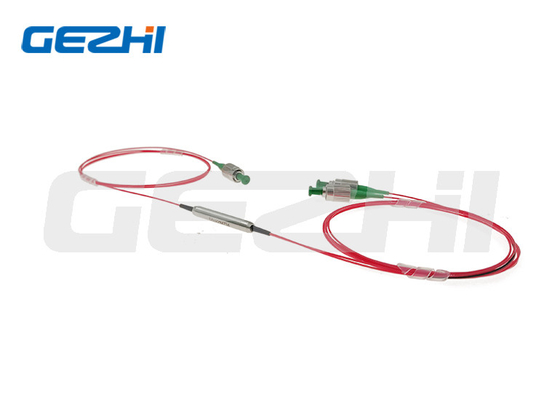

ফাইবার অ্যামপ্লিফায়ারের জন্য নতুন আগমন 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM ফিউজড কাপলার
পন্যের স্বল্প বিবরনী
একটি কম্পোনেন্ট ইন্টিগ্রেটর হিসাবে, আমরা সরাসরি কাপলার ফাইবারগুলিতে অতিরিক্ত উপাদানগুলি তৈরি করতে পারি।উদাহরণগুলির মধ্যে রয়েছে টিউনেবল ফিল্টার, ভেরিয়েবল অ্যাটেনুয়েটর, বা কলিমেটর। গেঝি ফোটোনিক্সের ফিউজড স্প্লিটারগুলির ফাইবারগুলিকে সমস্ত স্ট্যান্ডার্ড সংযোগকারী যেমন FC, SC, ST, LC ইত্যাদির সাথে কানেক্টোরাইজ করার ক্ষমতা রয়েছে এবং ফিনিস (সুপার পিসি, আল্ট্রা পিসি, অ্যাঙ্গেল পিসি [ APC] ইত্যাদি).প্রত্যক্ষভাবে নির্মিত ডিভাইসগুলি সর্বোচ্চ সম্ভাব্য পোলারাইজেশন বিলুপ্তি অনুপাত বজায় রাখার সর্বোত্তম উপায়।
পণ্যের বিবরণ
বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
|
বৈশিষ্ট্য *নিম্ন সন্নিবেশ ক্ষতি * উচ্চ রিটার্ন লস *উচ্চ বিলুপ্তির অনুপাত |
অ্যাপ্লিকেশন *ফাইবার অ্যামপ্লিফায়ার * পাওয়ার মনিটরিং *ফাইবার অপটিক্যাল যন্ত্র |
| পরামিতি | ইউনিট | মূল্যবোধ | |||||||||||||||
| টাইপ | / | 1x2 বা 2x2 | |||||||||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | nm | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা | nm | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| সর্বোচ্চঅতিরিক্ত ক্ষতি | dB | 0.5 | 0.5 | 0.4 | 0.4 | 0.6 | |||||||||||
| কাপলিং অনুপাত আলতো চাপুন | % | 1±0.5%, 5±1.0%, 10±2.0%, এবং 50% | |||||||||||||||
| সন্নিবেশ ক্ষতি | dB | কাপলিং রেশিও সম্পর্কিত IL | |||||||||||||||
| বিলুপ্তির অনুপাত | dB | 1x2:≥20;2x2:≥18 | |||||||||||||||
| রিটার্ন লস | dB | ≥55 | |||||||||||||||
| সর্বোচ্চ পাওয়ার হ্যান্ডলিং (CW) | ডব্লিউ | 0.5, 1, বা 3 | |||||||||||||||
| টেনসাইল লোড | এন | ≤5 | |||||||||||||||
| অপারেটিং তাপমাত্রা | ℃ | -5~+75 | |||||||||||||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 | |||||||||||||||
| প্যাকেজ মাত্রা | মিমি | φ3x54mm বা φ3x60mm | |||||||||||||||
| কাপলিং অনুপাত সহনশীলতা | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
দ্রষ্টব্য: 1. পিএম ফিউজড কাপলার উভয় অক্ষ কাজ করছে, কোন অক্ষ ব্লক করা যাবে না;ডিফল্ট পরীক্ষা বিলুপ্তির অনুপাত ধীর অক্ষের উপর।
উপরের স্পেসিফিকেশনগুলি কানেক্টর ছাড়া ডিভাইসের জন্য, কানেক্টর থাকলে, IL 0.3dB বেশি হবে, রিটার্ন লস কমবে 5dB এবং বিলুপ্তির অনুপাত 2dB কমবে৷
2.>10W উচ্চ ক্ষমতার অ্যাপ্লিকেশনের জন্য, আমরা তাপ সিঙ্ক প্যাকেজ ব্যবহার করব
3. যদি নাড়ি প্রয়োগ থাকে, দয়া করে আমাদের নাড়ি শক্তি এবং সর্বোচ্চ শক্তি সম্পর্কে অবহিত করতে ভুলবেন না।
মাত্রা
তথ্য বিন্যাস
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①তরঙ্গদৈর্ঘ্য: | 1030=1030nm;1064=1064nm;1310=1310nm;1550=1550nm;2000=2000nm;S=নির্দিষ্ট করুন |
| ②কনফিগারেশন প্রকার: | 12=1x2, 22=2x2 |
| ③সংযোজন অনুপাত: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=নির্দিষ্ট করুন |
| ④ফাইবার প্রকার: | PM980;PM1060;PM1300;PM1550;PM1950;S=নির্দিষ্ট করুন |
| ⑤পাওয়ার হ্যান্ডলিং: | 0L=0.5W;01=1W;02=2W |
| ⑥প্যাকেজের মাত্রা: | S2=3.0x54mm;S3=3.0x60mm;S=নির্দিষ্ট করুন |
| ⑦পিগটেল প্রকার: | 00 = বেয়ার ফাইবার;09=900um আলগা টিউব |
| ⑧ফাইবার দৈর্ঘ্য: | 08=0.8মি;10=1মি;S=নির্দিষ্ট করুন |
| ⑨ সংযোগকারী প্রকার: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=নির্দিষ্ট করুন |
|
|
| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2,2x2 PM ফিউজড কাপলার |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |

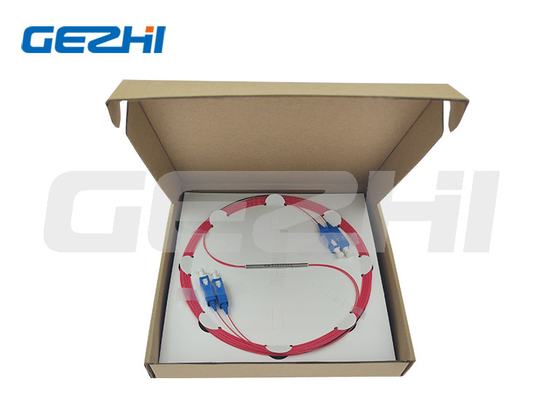

| প্যাকেজিংয়ের বিবরণ: | কাগজ বাক্স |
