ফাইবার অ্যামপ্লিফায়ারে উচ্চ এক্সটিংশন রেশিও এবং লো ইনসারশন লসের জন্য ১০৩০nm-২০০০nm তরঙ্গদৈর্ঘ্যের ১x২ ২x২ পিএম ফিউজড কাপলার

ফাইবার অ্যামপ্লিফায়ারে উচ্চ এক্সটিংশন রেশিও এবং লো ইনসারশন লসের জন্য ১০৩০nm-২০০০nm তরঙ্গদৈর্ঘ্যের ১x২ ২x২ পিএম ফিউজড কাপলার

ব্র্যান্ড নাম:	GEZHI or OEM
মডেল নম্বর:	1x2,2x2 PM ফিউজড কাপলার
MOQ.:	1 পিসি
মূল্য:	US$288-US$988
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE RoHS,ISO9001

তরঙ্গদৈর্ঘ্য:

1030nm, 1064nm, 1310nm, 1550nm, 2000nm

প্যাকেজিং বিবরণ:

কাগজ বাক্স

যোগানের ক্ষমতা:

প্রতি মাসে 5000 পিসি

বিশেষভাবে তুলে ধরা:

2x2 পিএম ফিউজড কাপলার

ফাইবার অ্যামপ্লিফায়ারের জন্য পিএম ফিউজড কাপলার

পণ্যের বর্ণনা

1x2 2x2 পিএম ফিউজড কাপলার 1030nm 1064nm 1310nm 1550nm 2000nm ফাইবার অ্যামপ্লিফায়ারের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

নতুন আগমন 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2, 2x2 পিএম ফিউজড কাপলার ফাইবার অ্যামপ্লিফায়ারের জন্য

একটি কম্পোনেন্ট ইন্টিগ্রেটর হিসাবে, আমরা সরাসরি কাপলার ফাইবারের উপর অতিরিক্ত কম্পোনেন্ট তৈরি করতে পারি। উদাহরণস্বরূপ টিউনযোগ্য ফিল্টার, ভেরিয়েবল অ্যাটেনুয়েটর বা কলিমেটর। গেজি ফোটোনিক্স FC, SC, ST, LC ইত্যাদি সমস্ত স্ট্যান্ডার্ড কানেক্টর এবং ফিনিশ (সুপার পিসি, আল্ট্রা পিসি, অ্যাঙ্গেলড পিসি [APC] ইত্যাদি) দিয়ে ফিউজড স্প্লিটারগুলির ফাইবার কানেক্টরাইজ করার ক্ষমতা রাখে। এই ডিভাইসগুলি সরাসরি কাপলার ফাইবারের উপর তৈরি করে, আমরা গ্রাহকদের জন্য মধ্যবর্তী কানেক্টর এবং অ্যাডাপ্টারগুলির অতিরিক্ত খরচ এবং সন্নিবেশ ক্ষতি, অথবা ফিউশন স্প্লাইসিংয়ের সময় এবং খরচ সাশ্রয় করি। সরাসরি তৈরি ডিভাইসগুলি সর্বোচ্চ সম্ভাব্য পোলারাইজেশন এক্সটিংশন রেশিও বজায় রাখার সর্বোত্তম উপায়।

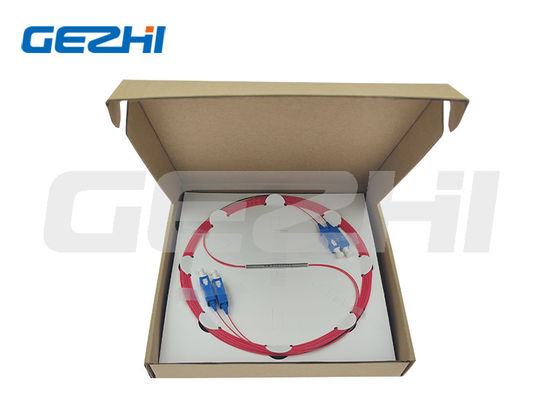

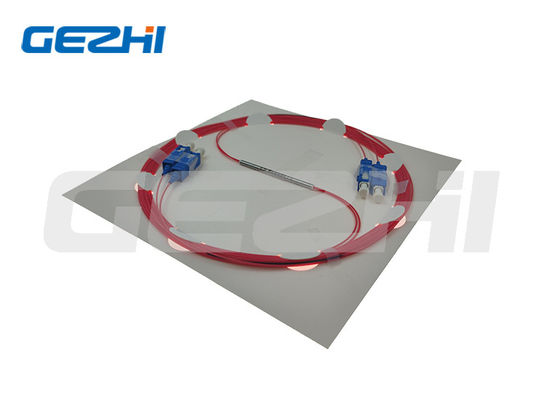

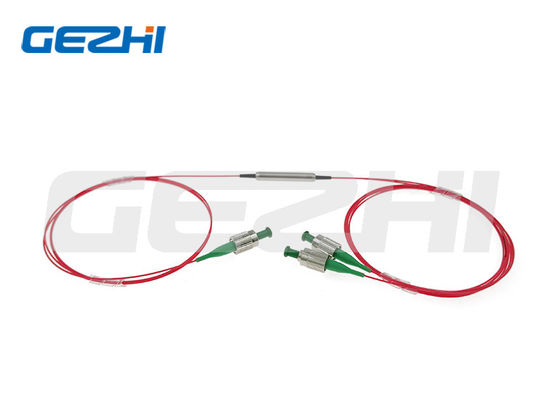

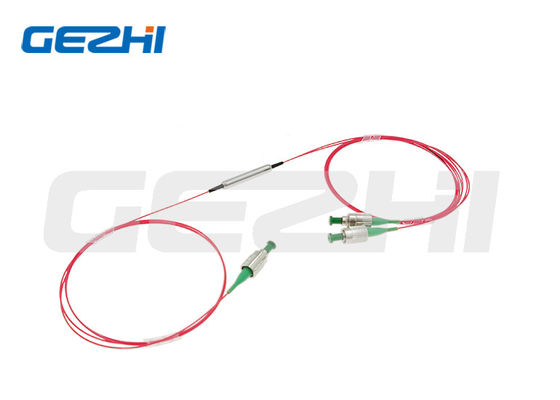

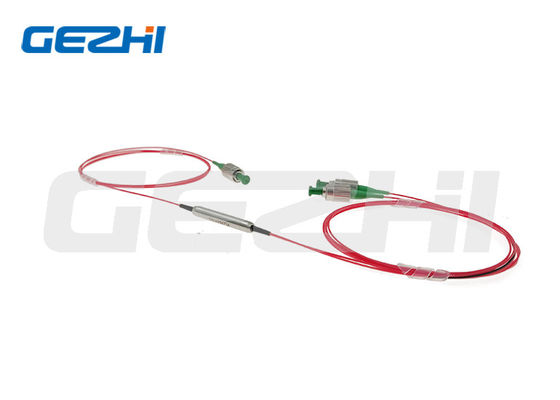

পণ্যের ছবি

বৈশিষ্ট্য ও অ্যাপ্লিকেশন

বৈশিষ্ট্য

কম সন্নিবেশ ক্ষতি
উচ্চ রিটার্ন লস
উচ্চ এক্সটিংশন রেশিও

অ্যাপ্লিকেশন

ফাইবার অ্যামপ্লিফায়ার
পাওয়ার মনিটরিং
ফাইবার অপটিক্যাল ইন্সট্রুমেন্ট

পণ্যের স্পেসিফিকেশন

প্যারামিটার	ইউনিট	মান
টাইপ	/	1x2 বা 2x2
কেন্দ্রীয় তরঙ্গদৈর্ঘ্য	nm	1030 \| 1064 \| 1310 \| 1550 \| 2000
অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা	nm	±20 \| ±20 \| ±20 \| ±20 \| ±15
সর্বোচ্চ অতিরিক্ত ক্ষতি	dB	0.5 \| 0.5 \| 0.4 \| 0.4 \| 0.6
ট্যাপ কাপলিং রেশিও	%	1±0.5%, 5±1.0%, 10±2.0%, এবং 50%
সন্নিবেশ ক্ষতি	dB	কাপলিং রেশিওর সাথে সম্পর্কিত IL
এক্সটিংশন রেশিও	dB	1x2:≥20 ; 2x2:≥18
রিটার্ন লস	dB	≥55
সর্বোচ্চ পাওয়ার হ্যান্ডলিং (CW)	W	0.5, 1, বা 3
টান লোড	N	≤5
অপারেটিং তাপমাত্রা	℃	-5~+75
স্টোরেজ তাপমাত্রা	℃	-40~+85
প্যাকেজ ডাইমেনশন	mm	φ3x54mm বা φ3x60mm

কাপলিং রেশিও টলারেন্স

কাপলিং রেশিও	টলারেন্স
1/99	±0.5
2/98	±0.6
5/95	±1.0
10/90	±1.5
20/80	±2.0
30/70	±2.5
40/60	±3.0
50/50	±3.5

দ্রষ্টব্য:
1. পিএম ফিউজড কাপলার উভয় অক্ষের উপর কাজ করে, কোনো অক্ষ ব্লক করা যাবে না; ডিফল্ট পরীক্ষার এক্সটিংশন রেশিও ধীর অক্ষের উপর।
উপরের স্পেসিফিকেশনগুলি কানেক্টর ছাড়া ডিভাইসের জন্য। কানেক্টর সহ হলে, IL 0.3dB বেশি হবে, রিটার্ন লস 5dB কমবে এবং এক্সটিংশন রেশিও 2dB কমবে।
2. 10W এর বেশি উচ্চ পাওয়ার অ্যাপ্লিকেশনের জন্য, আমরা হিট সিঙ্ক প্যাকেজ ব্যবহার করব।
3. যদি পালস অ্যাপ্লিকেশন থাকে, অনুগ্রহ করে পালস শক্তি এবং পিক পাওয়ার সম্পর্কে আমাদের জানান।

ডাইমেনশন

অর্ডার করার তথ্য

PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX

প্যারামিটার	বিকল্প
① তরঙ্গদৈর্ঘ্য:	1030=1030nm; 1064=1064nm; 1310=1310nm; 1550=1550nm; 2000=2000nm; S=নির্দিষ্ট করুন
② কনফিগারেশন টাইপ:	12=1x2, 22=2x2
③ কাপলিং রেশিও:	50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=নির্দিষ্ট করুন
④ ফাইবার টাইপ:	PM980; PM1060; PM1300; PM1550; PM1950; S=নির্দিষ্ট করুন
⑤ পাওয়ার হ্যান্ডলিং:	0L=0.5W; 01=1W; 02=2W
⑥ প্যাকেজ ডাইমেনশন:	S2=3.0x54mm; S3=3.0x60mm; S=নির্দিষ্ট করুন
⑦ পিগটেল টাইপ:	00=বেয়ার ফাইবার; 09=900um লুজ টিউব
⑧ ফাইবার দৈর্ঘ্য:	08=0.8m; 10=1m; S=নির্দিষ্ট করুন
⑨ কানেক্টর টাইপ:	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=নির্দিষ্ট করুন
